Решение задачи по теме Двигатель Внутреннего Сгорания (ДВС)

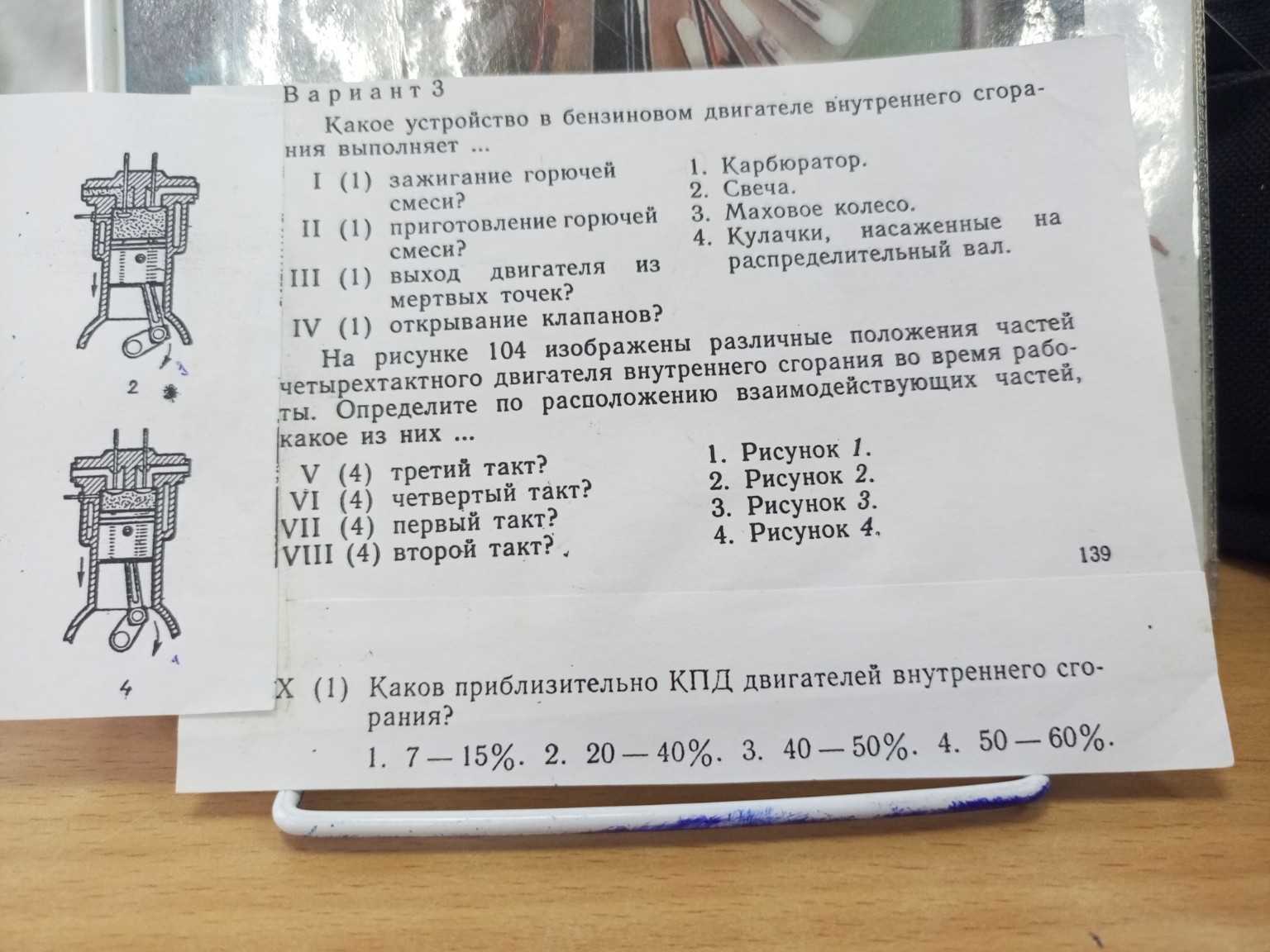

Вариант 3 Ответы на вопросы по теме "Двигатель внутреннего сгорания": I. Зажигание горючей смеси выполняет: Ответ: 2. Свеча. II. Приготовление горючей смеси выполняет: Ответ: 1. Карбюратор. III. Выход двигателя из мертвых точек обеспечивает: Ответ: 3. Маховое колесо. IV. Открывание клапанов выполняют: Ответ: 4. Кулачки, насаженные на распределительный вал. Определение тактов двигателя по рисункам: Для решения этой части нужно вспомнить работу четырехтактного двигателя: 1 такт (впуск): поршень идет вниз, впускной клапан открыт. 2 такт (сжатие): поршень идет вверх, оба клапана закрыты. 3 такт (рабочий ход): поршень идет вниз под давлением газов, оба клапана закрыты. 4 такт (выпуск): поршень идет вверх, выпускной клапан открыт. На видимых фрагментах рисунка: Рисунок 2: Поршень движется вниз, оба клапана закрыты (происходит расширение газов). Это рабочий ход. Рисунок 4: Поршень движется вверх, правый клапан открыт. Это выпуск. Сопоставление: V. Третий такт (рабочий ход) — 2. Рисунок 2. VI. Четвертый такт (выпуск) — 4. Рисунок 4. VII. Первый такт (впуск) — 1. Рисунок 1 (на нем должен быть открыт левый клапан, поршень вниз). VIII. Второй такт (сжатие) — 3. Рисунок 3 (оба клапана закрыты, поршень вверх). X. Каков приблизительно КПД двигателей внутреннего сгорания? Коэффициент полезного действия (КПД) бензиновых ДВС обычно составляет \( 20-30\% \), дизельных — до \( 40\% \). Ответ: 2. \( 20-40\% \).
