Секции Вертикального Сепаратора: Назначение и Принцип Работы

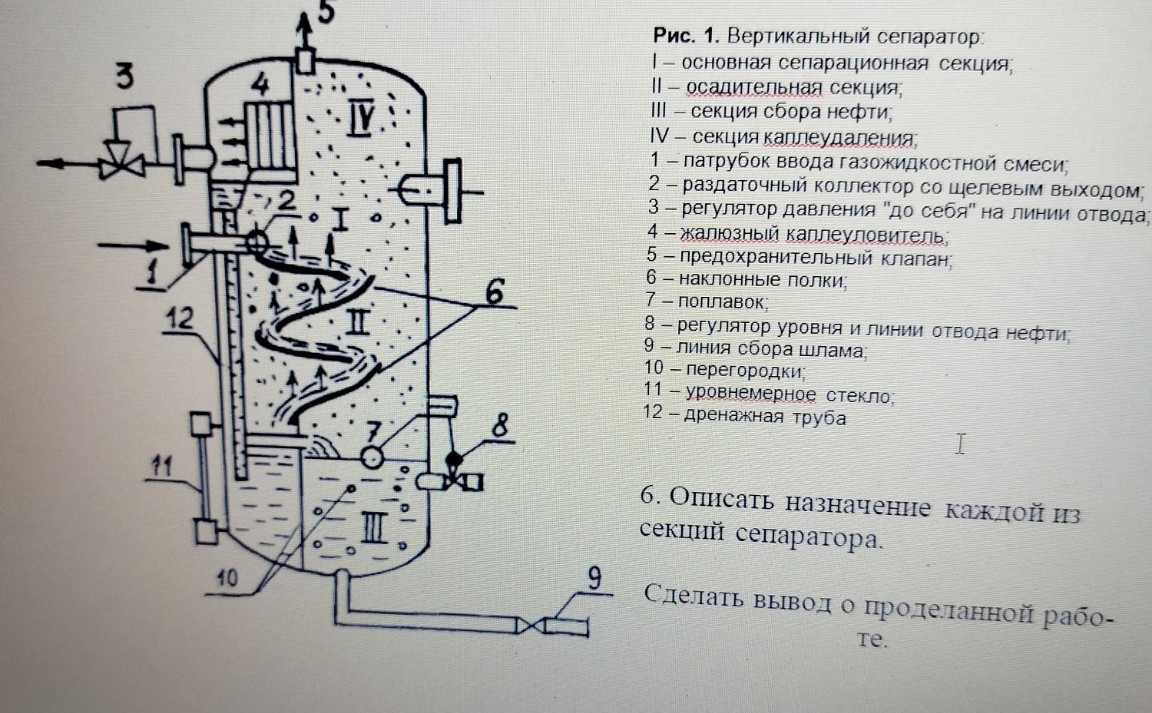

Ниже представлено описание секций вертикального сепаратора и вывод по работе, оформленные для записи в тетрадь. 6. Назначение секций сепаратора: I — Основная сепарационная секция: Предназначена для отделения основного объема газа от поступающей газожидкостной смеси. Здесь происходит резкое снижение скорости потока и изменение его направления, что способствует выделению свободного газа. II — Осадительная секция: В этой секции происходит дополнительное выделение пузырьков газа из нефти и осаждение капель жидкости из газового потока под действием силы тяжести. Наклонные полки (6) увеличивают площадь осаждения и ускоряют процесс разделения фаз. III — Секция сбора нефти: Служит для накопления дегазированной нефти в нижней части аппарата и обеспечения необходимого времени выдержки для окончательного выделения газа. Здесь поддерживается определенный уровень жидкости с помощью регулятора (8). IV — Секция каплеудаления: Расположена в верхней части сепаратора. Она предназначена для окончательной очистки газа от мельчайших капель жидкости перед выходом из аппарата. Основным элементом является жалюзийный каплеуловитель (4), на поверхности которого капли слипаются и стекают вниз. Вывод: В ходе проделанной работы были изучены принципы работы вертикального нефтегазового сепаратора и произведен расчет его технологических параметров. На основании исходных данных определена плотность газа в рабочих условиях (\( \rho_г \approx 32,27 \text{ кг/м}^3 \)) и рассчитана скорость осаждения капель нефти (\( V_ч \approx 0,505 \text{ м/с} \)). Сравнение скорости осаждения капель со скоростью подъема уровня жидкости (\( V_н \approx 0,0022 \text{ м/с} \)) показало, что условие эффективной сепарации (\( V_ч > V_н \)) выполняется с большим запасом. Это подтверждает высокую эффективность отечественных технологий сепарации, которые обеспечивают надежную подготовку углеводородного сырья, что является залогом энергетической безопасности и технологического суверенитета России. Расчетная производительность аппарата позволяет эффективно справляться с заданными объемами добычи.
