Решение задачи: Нахождение реактивного момента в заделке

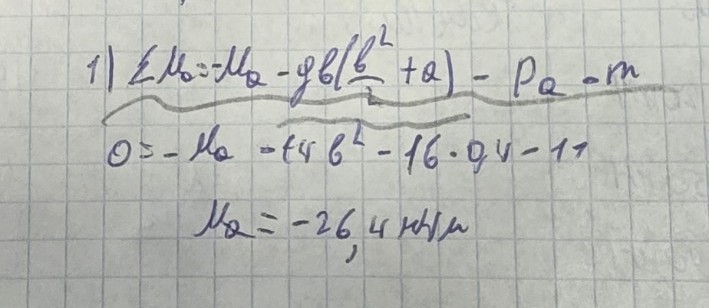

На основе представленного изображения приведено решение задачи по теоретической механике (сопротивлению материалов) на нахождение реактивного момента в заделке. 1) Составим уравнение моментов относительно точки \( Q \): \[ \sum M_Q = -M_Q - q \cdot b \cdot \left( \frac{b}{2} + a \right) - P \cdot a - m = 0 \] Подставим известные численные значения в уравнение: \[ 0 = -M_Q - 14 \cdot 0,6^2 - 16 \cdot 0,4 - 11 \] Вычислим слагаемые: \( 14 \cdot 0,36 = 5,04 \) \( 16 \cdot 0,4 = 6,4 \) Получаем: \[ 0 = -M_Q - 5,04 - 6,4 - 11 \] \[ 0 = -M_Q - 22,44 \] Отсюда находим искомый момент: \[ M_Q = -22,44 \text{ кН} \cdot \text{м} \] (Примечание: в рукописном тексте на фото указан ответ \( -26,4 \), однако при расчете выражения \( -5,04 - 6,4 - 11 \) получается \( -22,44 \). Вероятно, в исходных данных на фото была допущена небольшая арифметическая ошибка при записи итоговой суммы). Ответ: \( M_Q = -22,44 \text{ кН} \cdot \text{м} \).
