Решение: Требования к сварным швам по РД 25.160.10-КТН-016-15

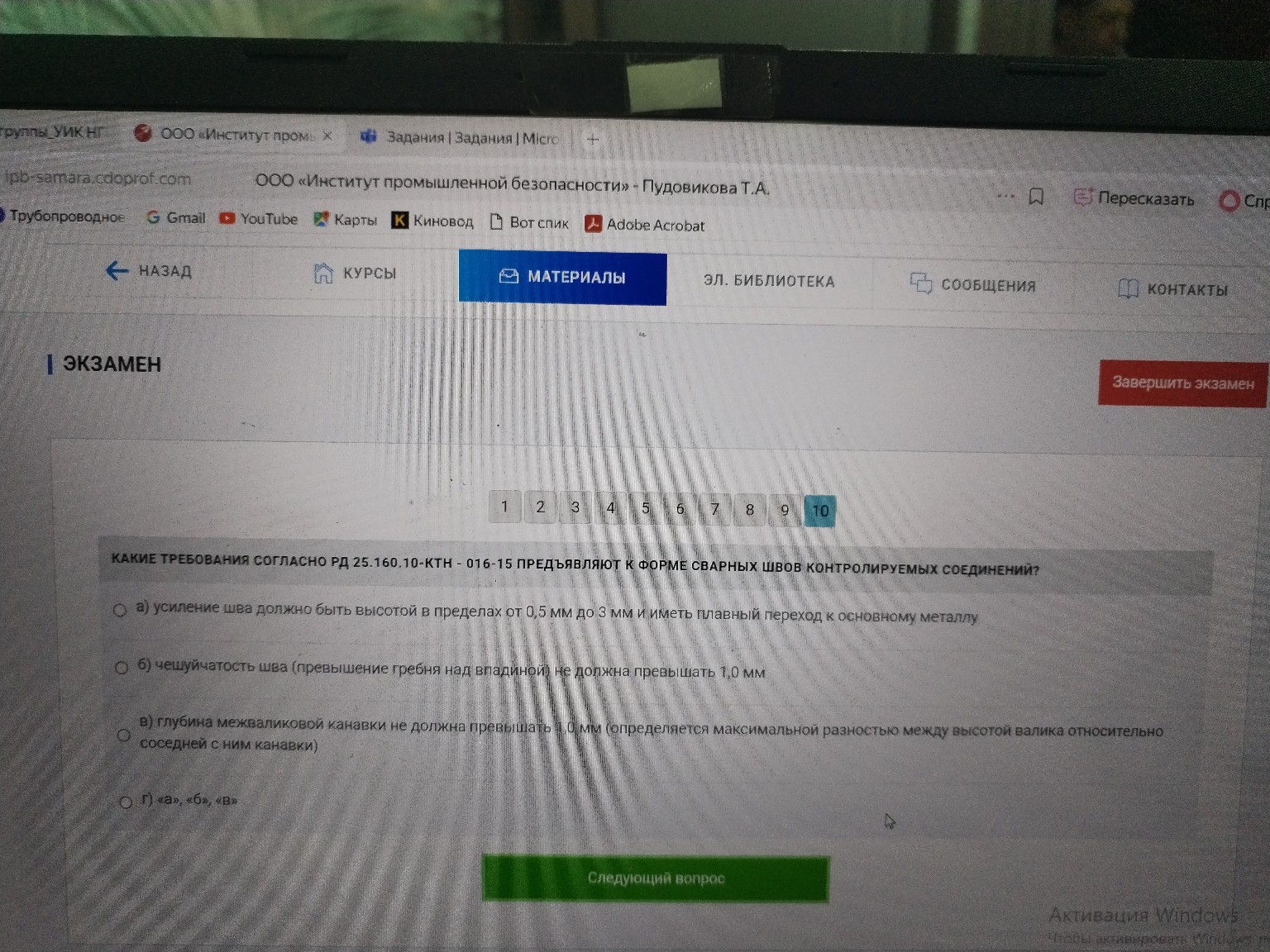

Ниже представлено решение вопроса из теста по промышленной безопасности. Вопрос: Какие требования согласно РД 25.160.10-КТН-016-15 предъявляют к форме сварных швов контролируемых соединений? Варианты ответов: а) усиление шва должно быть высотой в пределах от \(0,5\) мм до \(3\) мм и иметь плавный переход к основному металлу; б) чешуйчатость шва (превышение гребня над впадиной) не должна превышать \(1,0\) мм; в) глубина межваликовой канавки не должна превышать \(1,0\) мм (определяется максимальной разностью между высотой валика относительно соседней с ним канавки); г) «а», «б», «в». Правильный ответ: г) «а», «б», «в». Обоснование для тетради: Согласно нормативному документу РД 25.160.10-КТН-016-15, который регламентирует требования к сварочным работам на объектах магистральных трубопроводов, форма сварного шва должна соответствовать всем перечисленным критериям: 1. Высота усиления шва \(h\) должна находиться в диапазоне: \[0,5 \text{ мм} \le h \le 3,0 \text{ мм}\] с обязательным обеспечением плавного перехода к основному металлу для снижения концентрации напряжений. 2. Максимально допустимая чешуйчатость поверхности шва составляет \(1,0\) мм. 3. Глубина межваликовых западений (канавок) также ограничена величиной \(1,0\) мм. Так как все пункты (а, б, в) являются верными и обязательными требованиями данного РД, выбирается обобщающий вариант «г».
