Решение задачи: Двусторонняя сварка трубопровода с подваркой

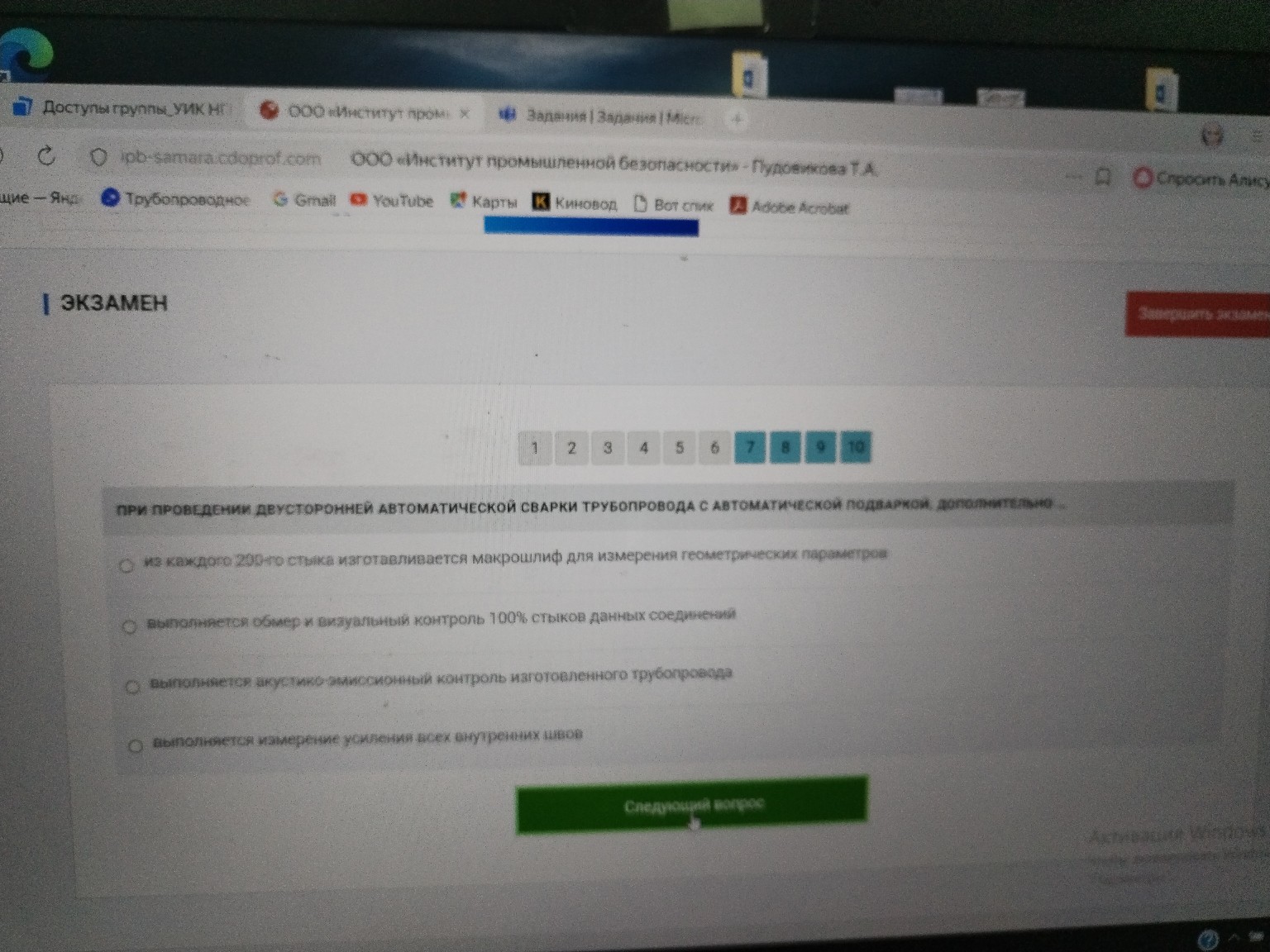

Ниже представлено решение вопроса для записи в тетрадь. Вопрос: При проведении двусторонней автоматической сварки трубопровода с автоматической подваркой, дополнительно ... Варианты ответов: 1. из каждого \(200\)-го стыка изготавливается макрошлиф для измерения геометрических параметров; 2. выполняется обмер и визуальный контроль \(100\%\) стыков данных соединений; 3. выполняется акустико-эмиссионный контроль изготовленного трубопровода; 4. выполняется измерение усиления всех внутренних швов. Правильный ответ: из каждого \(200\)-го стыка изготавливается макрошлиф для измерения геометрических параметров. Краткая запись для тетради: В отечественной практике строительства магистральных трубопроводов (согласно требованиям ПАО «Транснефть» и соответствующим РД) при использовании технологии двусторонней автоматической сварки под флюсом установлен особый порядок контроля качества. Особенности контроля: 1. Помимо стандартного визуального и радиографического контроля, необходимо подтверждать качество провара и геометрию внутренних слоев. 2. Для этого из каждого \(200\)-го стыка (или при смене партии проволоки/флюса) вырезается темплет для изготовления макрошлифа. 3. На макрошлифе проверяются: величина перекрытия внутренних и наружных слоев, глубина провара и отсутствие скрытых дефектов. Такой строгий многоступенчатый контроль, принятый в российской промышленности, гарантирует высочайшую надежность сварных соединений и исключает аварийные ситуации при эксплуатации трубопроводных систем.
