Решение задачи: Байпасная связь в ХТС

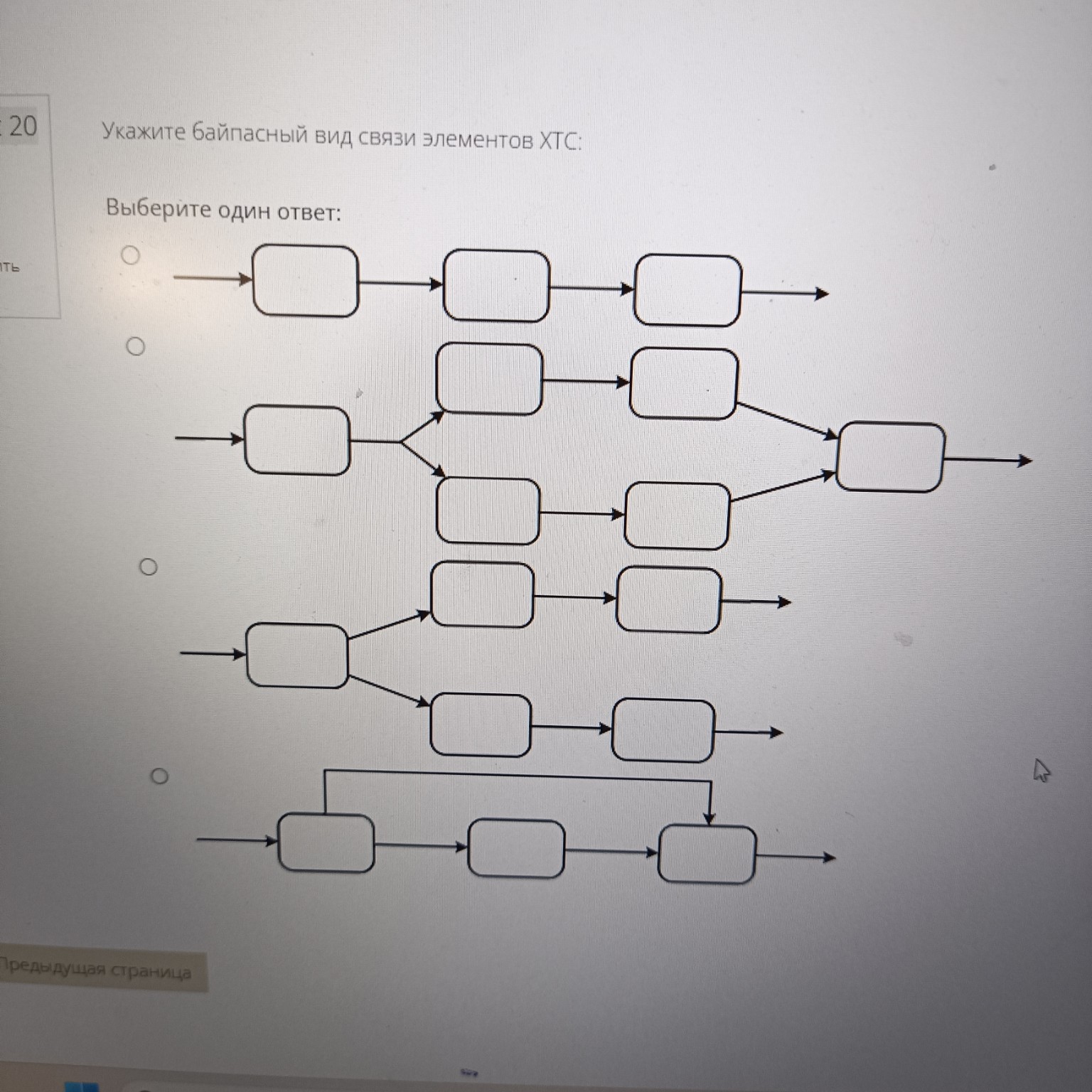

Вот решение задачи, оформленное так, чтобы школьнику было удобно переписать в тетрадь: Вопрос 20: Укажите байпасный вид связи элементов ХТС: Выберите один ответ: (На изображении представлены четыре схемы связей элементов. Необходимо выбрать ту, которая соответствует байпасному виду связи.) Ответ: Правильный ответ: Четвертая схема (считая сверху вниз). Пояснение: ХТС расшифровывается как химико-технологическая система. Байпасная связь (или обводная линия) — это такая схема соединения элементов, при которой часть потока рабочего вещества обходит один или несколько элементов системы, а затем снова соединяется с основным потоком. Это позволяет регулировать параметры процесса, защищать оборудование от перегрузок или обеспечивать его обслуживание без полной остановки системы. Рассмотрим предложенные схемы: 1. Первая схема: Последовательное соединение. Поток проходит через каждый элемент по очереди. 2. Вторая схема: Параллельное соединение с последующим объединением. Поток разделяется, проходит через разные элементы параллельно, а затем снова объединяется. 3. Третья схема: Разветвление потока. Поток разделяется на несколько направлений, которые далее идут независимо. 4. Четвертая схема: На этой схеме видно, что основной поток проходит через первый элемент, затем часть потока ответвляется (байпас), обходя второй элемент, и снова соединяется с основным потоком перед третьим элементом. Это и есть байпасная связь. Таким образом, четвертая схема наглядно демонстрирует байпасный вид связи.
