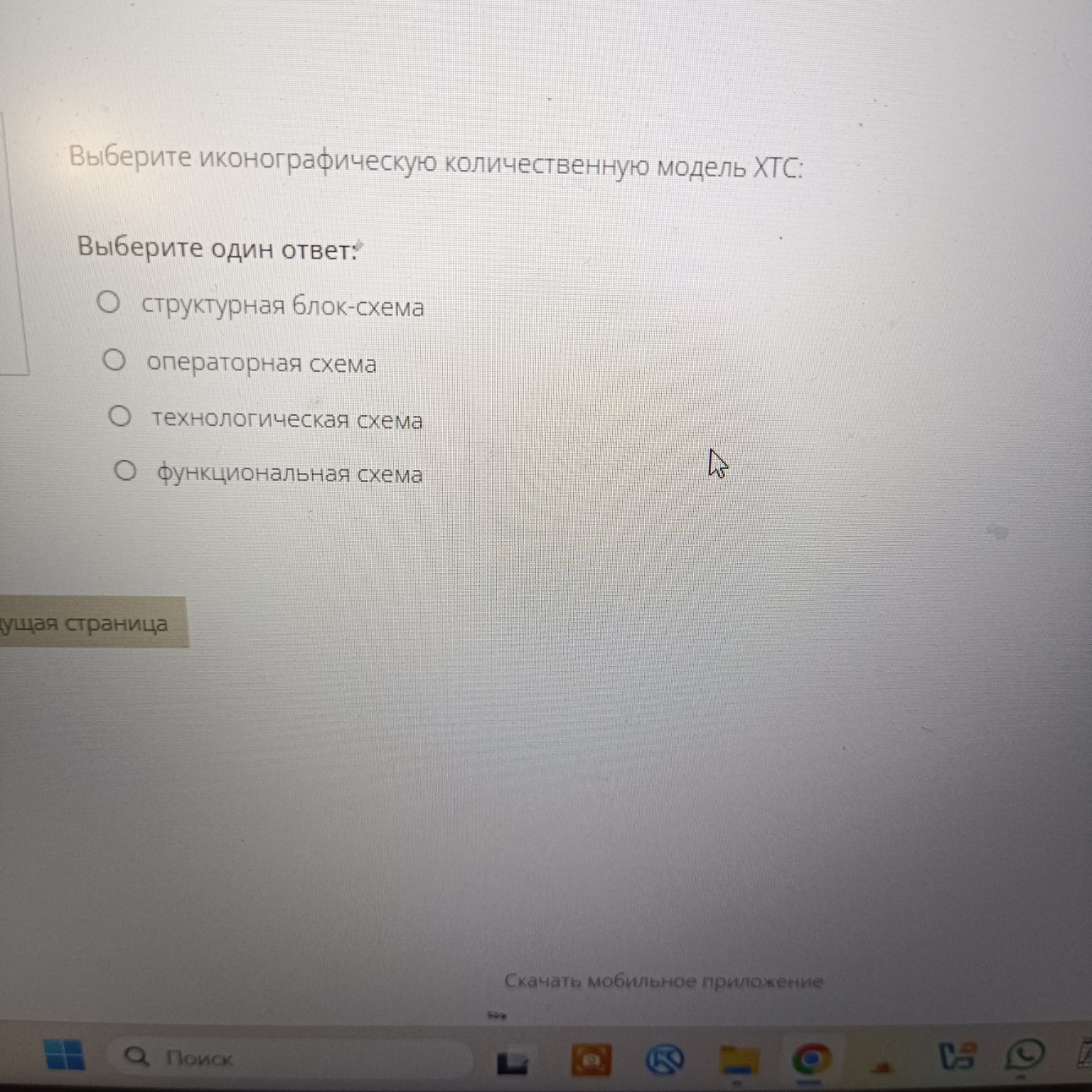

Вопрос: Выберите иконографическую количественную модель ХТС:
Выберите один ответ:
- структурная блок-схема
- операторная схема
- технологическая схема
- функциональная схема
Решение:
Давайте разберем, что означают предложенные типы схем в контексте химико-технологических систем (ХТС) и какая из них является иконографической количественной моделью.
- Структурная блок-схема: Это схема, которая показывает основные блоки системы и связи между ними. Она обычно не содержит детальной информации о процессах внутри блоков или количественных характеристик. Это скорее качественная модель, показывающая общую структуру.
- Операторная схема: Это схема, которая отображает последовательность выполнения операций в системе. Она может быть более детализированной, чем структурная блок-схема, но также чаще всего не является количественной в прямом смысле, а скорее описывает логику и порядок действий.
- Технологическая схема: Это наиболее подробная и полная схема, которая используется для описания химико-технологического процесса. Она включает в себя условные графические обозначения (иконографию) основного и вспомогательного оборудования, трубопроводов, контрольно-измерительных приборов, а также содержит количественные данные о потоках (расходы, температуры, давления, составы) и параметрах работы оборудования. Именно технологическая схема является иконографической (использует условные обозначения) и количественной (содержит численные данные) моделью ХТС.
- Функциональная схема: Эта схема показывает функции, выполняемые различными частями системы, и их взаимосвязи. Она фокусируется на "что делает" система, а не на "как это сделано" или на количественных параметрах.
Таким образом, из всех предложенных вариантов, именно технологическая схема является иконографической количественной моделью ХТС, так как она использует условные обозначения для оборудования и содержит численные данные о процессе.
Вывод:
Иконографической количественной моделью ХТС является технологическая схема.
Правильный ответ: 3. технологическая схема
