Решение упражнения №1 по черчению (инженерной графике)

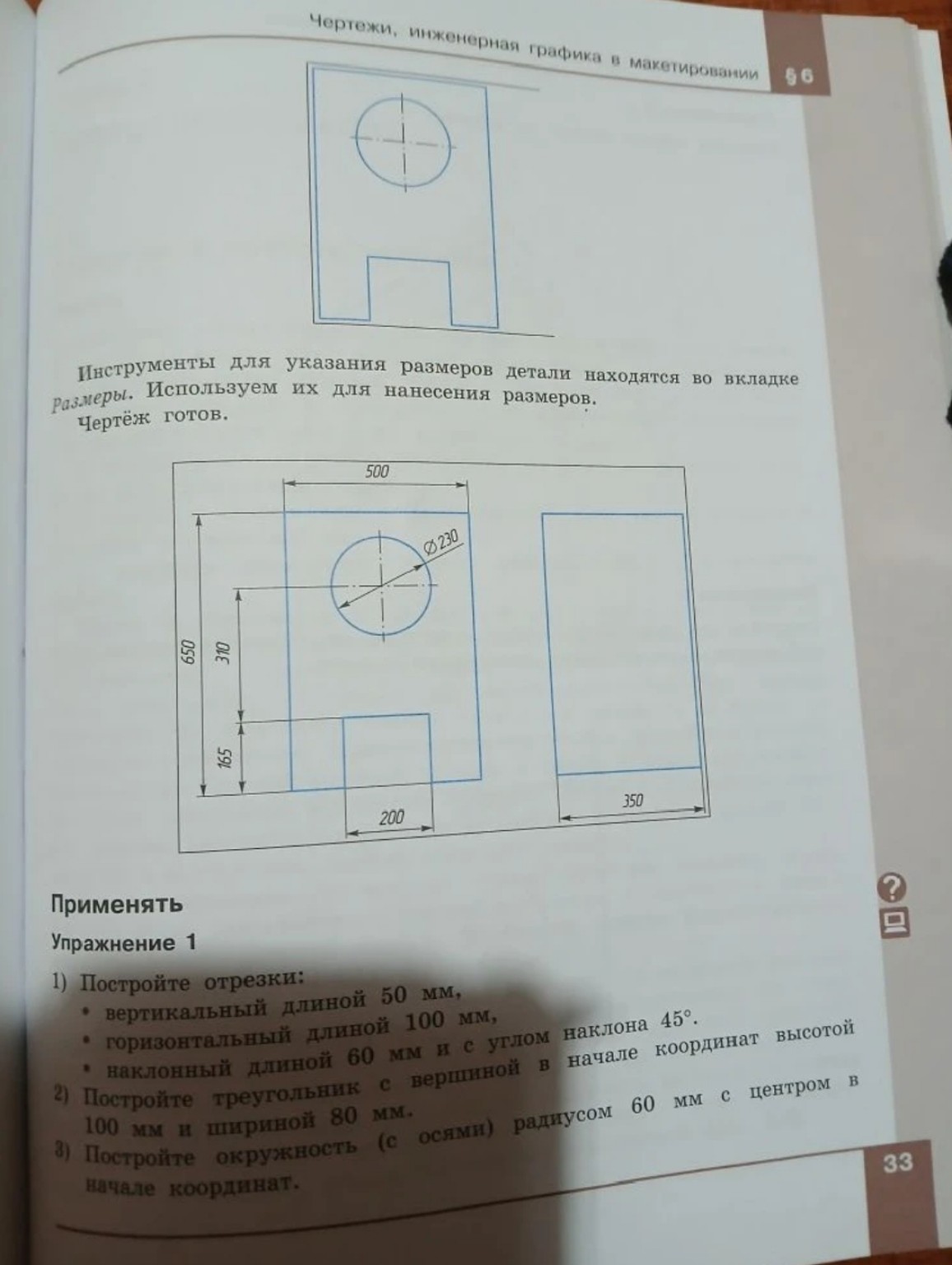

Решение упражнения №1 по черчению (инженерной графике). Ниже приведен алгоритм выполнения заданий, который можно записать в тетрадь как план построения. Задание 1. Построение отрезков Для выполнения этого задания используй линейку и угольник. 1. Вертикальный отрезок: Проведи вертикальную линию сверху вниз. Длина отрезка должна быть точно \( 50 \) мм. 2. Горизонтальный отрезок: Проведи горизонтальную линию слева направо. Длина отрезка должна составлять \( 100 \) мм. 3. Наклонный отрезок: Приложи угольник с углом \( 45^{\circ} \) к горизонтальной линии. Проведи линию длиной \( 60 \) мм под этим углом. Задание 2. Построение треугольника Для построения треугольника в системе координат: 1. Отметь точку начала координат \( O(0; 0) \). Это будет вершина треугольника. 2. Отложи от этой точки вниз (или вверх по оси) высоту \( h = 100 \) мм. 3. На конце высоты проведи перпендикулярную линию (основание). 4. Так как ширина треугольника \( b = 80 \) мм, отложи от центра основания по \( 40 \) мм в каждую сторону: \[ \frac{80 \text{ мм}}{2} = 40 \text{ мм} \] 5. Соедини полученные точки на основании с вершиной в начале координат. Задание 3. Построение окружности 1. Отметь центр окружности в начале координат \( (0; 0) \). 2. Проведи через центр тонкие штрихпунктирные линии — оси симметрии (вертикальную и горизонтальную). 3. Установи ножку циркуля в центр. Раствор циркуля (радиус) должен быть равен \( R = 60 \) мм. 4. Проведи окружность. Диаметр такой окружности будет равен: \[ D = 2 \cdot R = 2 \cdot 60 = 120 \text{ мм} \] При выполнении чертежей помни, что все линии должны быть четкими, а размеры наносятся в соответствии с ГОСТ (над размерной линией, в миллиметрах).
