Решение: Изображение проводника с током и его магнитных линий (Вариант №4)

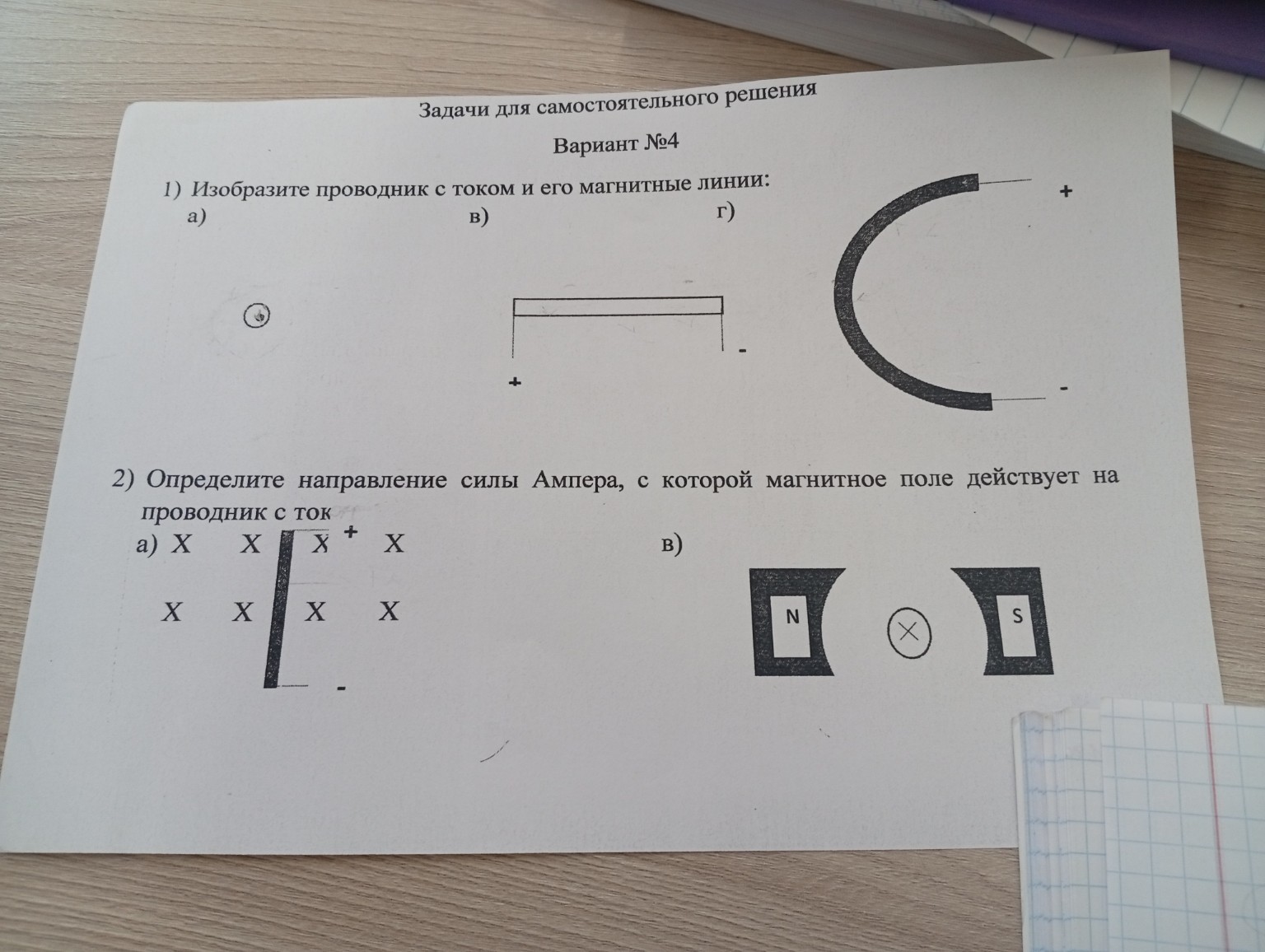

Вариант №4 Задание 1. Изобразите проводник с током и его магнитные линии. Для решения этих задач используется правило правой руки (или правило буравчика): если направить большой палец правой руки по направлению тока, то четыре согнутых пальца укажут направление линий магнитного поля. а) Проводник расположен перпендикулярно плоскости листа, ток направлен «от нас» (обозначен крестиком в кружке). Магнитные линии представляют собой концентрические окружности вокруг проводника. Согласно правилу правой руки, линии магнитного поля направлены по часовой стрелке. в) Прямолинейный горизонтальный проводник. Ток идет от «+» к «-», то есть слева направо. Магнитные линии охватывают проводник. Если смотреть справа, то линии выходят из-за проводника сверху и уходят под него снизу (направлены «на нас» над проводником и «от нас» под проводником). г) Дугообразный проводник. Ток течет от верхнего конца («+») к нижнему («-») по дуге. Внутри изгиба дуги магнитные линии будут направлены «от нас» (вглубь листа), а снаружи дуги — «на нас». Задание 2. Определите направление силы Ампера. Для определения направления силы Ампера используется правило левой руки: если расположить левую руку так, чтобы линии магнитного поля \( \vec{B} \) входили в ладонь, а четыре вытянутых пальца указывали направление тока \( I \), то отогнутый на 90 градусов большой палец укажет направление силы Ампера \( \vec{F_A} \). а) Проводник с током расположен вертикально. Ток течет от «+» к «-», то есть сверху вниз. Магнитное поле направлено «от нас» (обозначено крестиками \( X \)). Применяем правило левой руки: ладонь разворачиваем к себе (чтобы поле входило в неё), пальцы направляем вниз (по току). Большой палец укажет вправо. Ответ: Сила Ампера направлена вправо. в) Проводник находится между полюсами магнита. Магнитные линии идут от северного полюса \( N \) к южному \( S \), то есть слева направо. Ток в проводнике направлен «от нас» (крестик в кружке). Применяем правило левой руки: ладонь направляем влево (навстречу линиям поля), пальцы направляем «от себя» (вглубь листа). Большой палец укажет вниз. Ответ: Сила Ампера направлена вниз.
