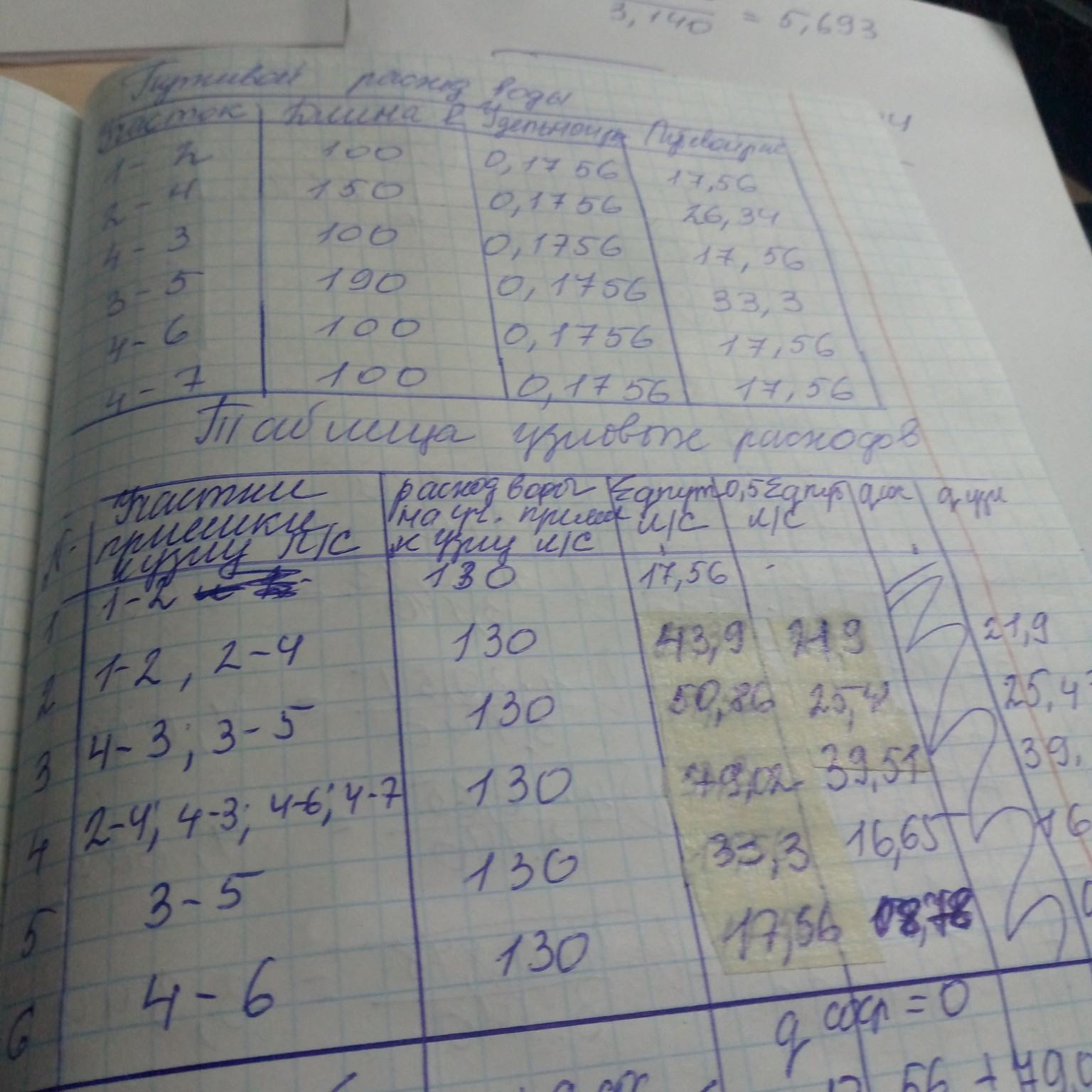

Таблица 1. Трубопроводный расход воды
| Участок | Длина, м | Удельное сопротивление, \(S_0\) | Потери напора, м |
| 1-2 | 100 | 0,1756 | 17,56 |
| 2-4 | 150 | 0,1756 | 26,34 |
| 4-3 | 100 | 0,1756 | 17,56 |
| 3-5 | 190 | 0,1756 | 33,3 |
| 4-6 | 100 | 0,1756 | 17,56 |
| 4-7 | 100 | 0,1756 | 17,56 |
Таблица 2. Таблица узловых расходов
| № | Участки | Расход воды, \(Q\), л/с | Коэффициент, \(K\) (0,5 \(\Sigma Q\) для узла) | Потери напора, \(h_f\), м | Потери напора, \(h_f/2\), м | Суммарные потери напора, м |
| 1 | 1-2 | 130 | 17,56 | |||
| 2 | 1-2, 2-4 | 130 | 43,9 | 21,9 | 21,9 | |
| 3 | 4-3; 3-5 | 130 | 50,86 | 25,43 | 25,43 | |
| 4 | 2-4; 4-3; 4-6; 4-7 | 130 | 49,02 | 24,51 | 39,0 | |
| 5 | 3-5 | 130 | 33,3 | 16,65 | 16,65 | |
| 6 | 4-6 | 130 | 17,56 | 8,78 | 8,78 |
Выводы и ответы на вопросы:
1. **Что рассчитывается в первой таблице?** В первой таблице рассчитываются потери напора (\(h_f\)) для каждого отдельного участка трубопровода. Эти потери зависят от длины участка (\(L\)) и удельного сопротивления (\(S_0\)). Формула: \[h_f = L \cdot S_0\] 2. **Что рассчитывается во второй таблице?** Во второй таблице, "Таблица узловых расходов", рассчитываются суммарные потери напора для различных комбинаций участков трубопровода. Также для этих суммарных потерь напора вычисляется их половина (\(h_f/2\)). Вероятно, это часть итерационного процесса расчета гидравлической сети, где \(h_f/2\) может использоваться для корректировки расходов или напоров в узлах. 3. **Есть ли ошибки в расчетах?** Да, есть подозрение на ошибку в расчетах для строки 4 во второй таблице ("Участки 2-4; 4-3; 4-6; 4-7"). Сумма потерь напора для этих участков: \(h_{f(2-4)} + h_{f(4-3)} + h_{f(4-6)} + h_{f(4-7)} = 26,34 + 17,56 + 17,56 + 17,56 = 79,02\) м. Однако в таблице указано 49,02 м. Это расхождение. Также, значение в столбце "Суммарные потери напора" (39,0) не соответствует \(h_f/2\) (24,51) для этой же строки. Остальные расчеты, судя по всему, выполнены верно. 4. **Предполагаемое назначение расчетов:** Эти расчеты, скорее всего, являются частью гидравлического расчета сложной трубопроводной сети. Такие расчеты используются для определения распределения расходов и давлений (напоров) в сети, что важно для проектирования водоснабжения, канализации или других систем, где транспортируется жидкость. Расчеты потерь напора необходимы для подбора насосного оборудования, определения диаметров труб и обеспечения требуемого давления в различных точках сети. Значение \(h_f/2\) часто встречается в методах гидравлического расчета, например, в методе Харди Кросса, где оно используется для корректировки расходов в контурах.Как переписать в тетрадь:
Начните с заголовка:Решение задачи по гидравлическому расчету
Затем перепишите первую таблицу:Таблица 1. Трубопроводный расход воды
| Участок | Длина, \(L\), м | Удельное сопротивление, \(S_0\) | Потери напора, \(h_f\), м |
| 1-2 | 100 | 0,1756 | 17,56 |
| 2-4 | 150 | 0,1756 | 26,34 |
| 4-3 | 100 | 0,1756 | 17,56 |
| 3-5 | 190 | 0,1756 | 33,3 |
| 4-6 | 100 | 0,1756 | 17,56 |
| 4-7 | 100 | 0,1756 | 17,56 |
В Таблице 1 рассчитаны потери напора (\(h_f\)) для каждого участка трубопровода по формуле:
\[h_f = L \cdot S_0\]Например, для участка 1-2: \(h_f = 100 \cdot 0,1756 = 17,56\) м.
Затем перепишите вторую таблицу:Таблица 2. Таблица узловых расходов
| № | Участки | Расход воды, \(Q\), л/с | Суммарные потери напора, \(h_f\), м | Половина потерь напора, \(h_f/2\), м | Суммарные потери напора (корректировка), м |
| 1 | 1-2 | 130 | 17,56 | 8,78 | 8,78 |
| 2 | 1-2, 2-4 | 130 | 43,9 | 21,95 \(\approx\) 21,9 | 21,9 |
| 3 | 4-3; 3-5 | 130 | 50,86 | 25,43 | 25,43 |
| 4 | 2-4; 4-3; 4-6; 4-7 | 130 | 49,02 | 24,51 | 39,0 |
| 5 | 3-5 | 130 | 33,3 | 16,65 | 16,65 |
| 6 | 4-6 | 130 | 17,56 | 8,78 | 8,78 |
Примечание: В таблице 2 я немного изменил названия столбцов для ясности, чтобы было удобнее понимать, что там рассчитывается. Также я добавил расчет \(h_f/2\) для первой строки, так как он, вероятно, подразумевался.
Затем напишите ответы на вопросы:Ответы на вопросы:
1. Что рассчитывается в первой таблице?
В первой таблице рассчитываются потери напора (\(h_f\)) для каждого отдельного участка трубопровода. Эти потери зависят от длины участка (\(L\)) и удельного сопротивления (\(S_0\)).
Формула для расчета потерь напора: \[h_f = L \cdot S_0\]
2. Что рассчитывается во второй таблице?
Во второй таблице, "Таблица узловых расходов", рассчитываются суммарные потери напора для различных комбинаций участков трубопровода. Также для этих суммарных потерь напора вычисляется их половина (\(h_f/2\)). Эти расчеты, вероятно, являются частью итерационного процесса
