Решение лабораторной работы №8 (Страницы 20-21)

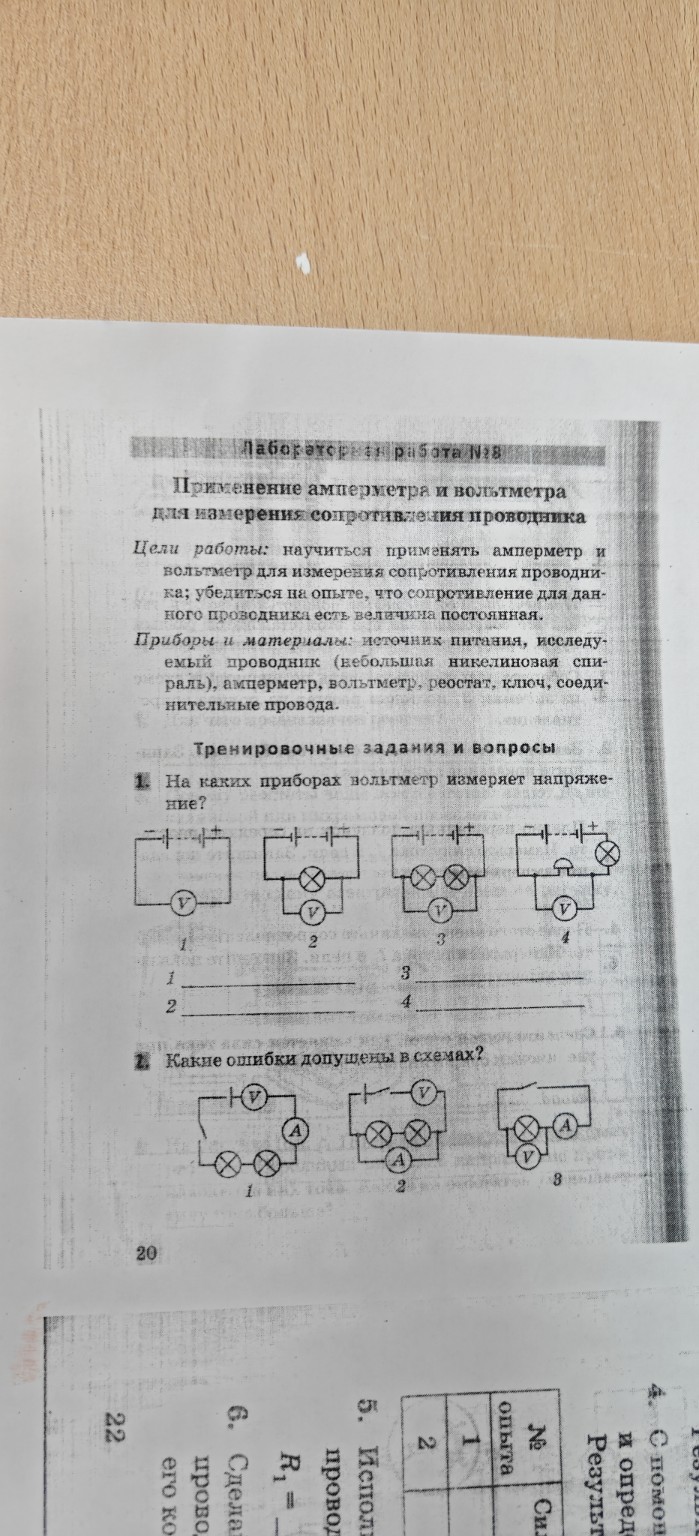

Ниже представлены ответы на задания лабораторной работы №8, оформленные для удобного переписывания в тетрадь. Страница 20 Задание 1. На каких приборах вольтметр измеряет напряжение? 1 — на источнике тока; 2 — на лампе; 3 — на двух лампах сразу; 4 — на звонке. Задание 2. Какие ошибки допущены в схемах? 1 — Вольтметр включен в цепь последовательно (должен параллельно); 2 — Амперметр включен параллельно лампам (должен последовательно); 3 — Вольтметр включен последовательно, а амперметр параллельно (приборы перепутаны местами). Страница 21 Задание 3. Какими буквами обозначаются данные физические величины? Сила тока: \( I \) Напряжение: \( U \) Сопротивление: \( R \) Задание 4. Запишите определение. 1 Ом — это сопротивление такого проводника, в котором при напряжении \( 1 \) В на его концах сила тока равна \( 1 \) А. Задание 5. Запишите формулу электрического сопротивления через силу тока и напряжение. \[ R = \frac{U}{I} \] Задание 6. Определите по рисунку сопротивление лампы. По рисунку: вольтметр показывает \( 10 \) В, амперметр показывает \( 2 \) А. \[ R = \frac{10 \text{ В}}{2 \text{ А}} = 5 \text{ Ом} \] Ответ: \( R = 5 \text{ Ом} \). Задание 7. Зависит ли сопротивление от силы тока и напряжения? Нет, не зависит. Сопротивление зависит только от материала, длины и площади поперечного сечения проводника. Страница 22 (Ход работы) Задание 5. Вычислите сопротивление (значения берутся из проведенного вами опыта, ниже приведен пример заполнения). Если в опыте 1: \( U_1 = 2 \) В, \( I_1 = 0,4 \) А, то \( R_1 = \frac{2}{0,4} = 5 \) Ом. Если в опыте 2: \( U_2 = 4 \) В, \( I_2 = 0,8 \) А, то \( R_2 = \frac{4}{0,8} = 5 \) Ом. Задание 6. Сделайте вывод. Вывод: Сопротивление проводника не зависит от силы тока в нем и напряжения на его концах. При изменении напряжения сила тока меняется пропорционально, а их отношение (сопротивление) остается постоянным для данного проводника.
