Решение: Назначение дефлегматора и материальный баланс ректификации

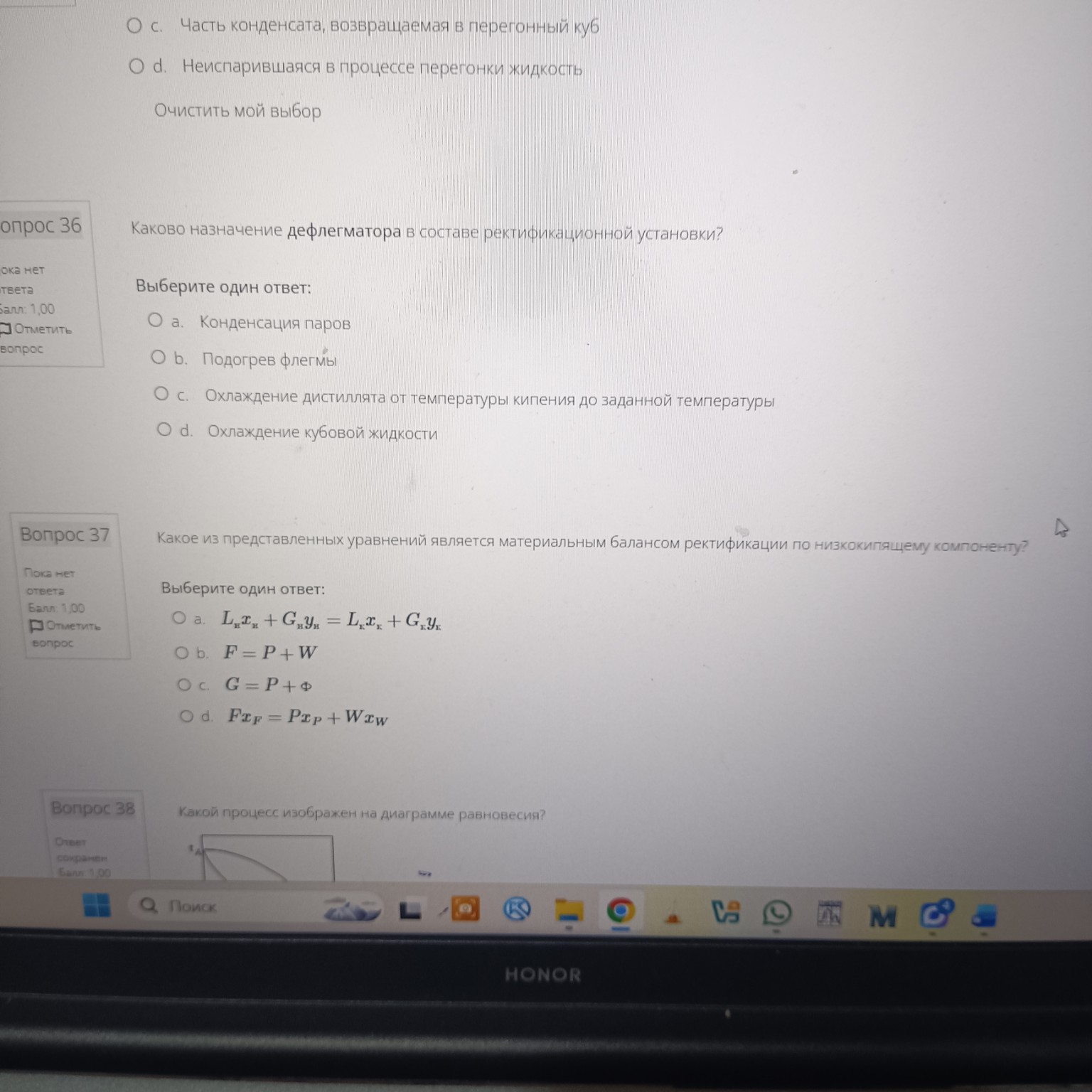

Хорошо, давайте разберем эти вопросы. Вопрос 36: Каково назначение дефлегматора в составе ректификационной установки? Варианты ответа: а. Конденсация паров б. Подогрев флегмы в. Охлаждение дистиллята от температуры кипения до заданной температуры г. Охлаждение кубовой жидкости Правильный ответ: Дефлегматор - это теплообменный аппарат, предназначенный для частичной конденсации паров, выходящих из ректификационной колонны. При этом происходит обогащение пара легколетучим компонентом и образование флегмы, которая возвращается в колонну. Таким образом, основное назначение дефлегматора - это конденсация паров. Ответ: а. Конденсация паров Вопрос 37: Какое из представленных уравнений является материальным балансом ректификации по низкокипящему компоненту? Варианты ответа: а. \(L_x + G_y = L_x + G_y\) б. \(F = P + W\) в. \(G = P + \phi\) г. \(F x_F = P x_P + W x_W\) Правильный ответ: Материальный баланс ректификации по низкокипящему компоненту (или по любому компоненту) основывается на законе сохранения массы. Общий материальный баланс установки: Масса исходной смеси (питания) \(F\) равна сумме массы дистиллята \(P\) и массы кубового остатка \(W\). \[F = P + W\] Материальный баланс по низкокипящему компоненту: Масса низкокипящего компонента в исходной смеси равна сумме массы низкокипящего компонента в дистилляте и массы низкокипящего компонента в кубовом остатке. Если \(x_F\) - концентрация низкокипящего компонента в исходной смеси, \(x_P\) - в дистилляте, \(x_W\) - в кубовом остатке, то: \[F x_F = P x_P + W x_W\] Среди предложенных вариантов: а. \(L_x + G_y = L_x + G_y\) - это не уравнение материального баланса, а скорее обозначение потоков. б. \(F = P + W\) - это общий материальный баланс по всей массе. в. \(G = P + \phi\) - это не стандартное уравнение материального баланса ректификации. г. \(F x_F = P x_P + W x_W\) - это материальный баланс по низкокипящему компоненту. Ответ: г. \(F x_F = P x_P + W x_W\) Вопрос 38: Какой процесс изображен на диаграмме равновесия? К сожалению, изображение диаграммы равновесия не полностью видно на предоставленной фотографии. Однако, если речь идет о диаграмме равновесия для ректификации, то обычно на ней изображают кривую равновесия (зависимость концентрации легколетучего компонента в паровой фазе от его концентрации в жидкой фазе при равновесии) и рабочие линии (для верхней и нижней частей колонны). Эти диаграммы используются для графического расчета числа теоретических тарелок. Без полного изображения диаграммы я не могу дать точный ответ. Если вы предоставите изображение диаграммы, я смогу ответить более конкретно.
