Решение задачи К.3: Кинематический расчет плоского механизма

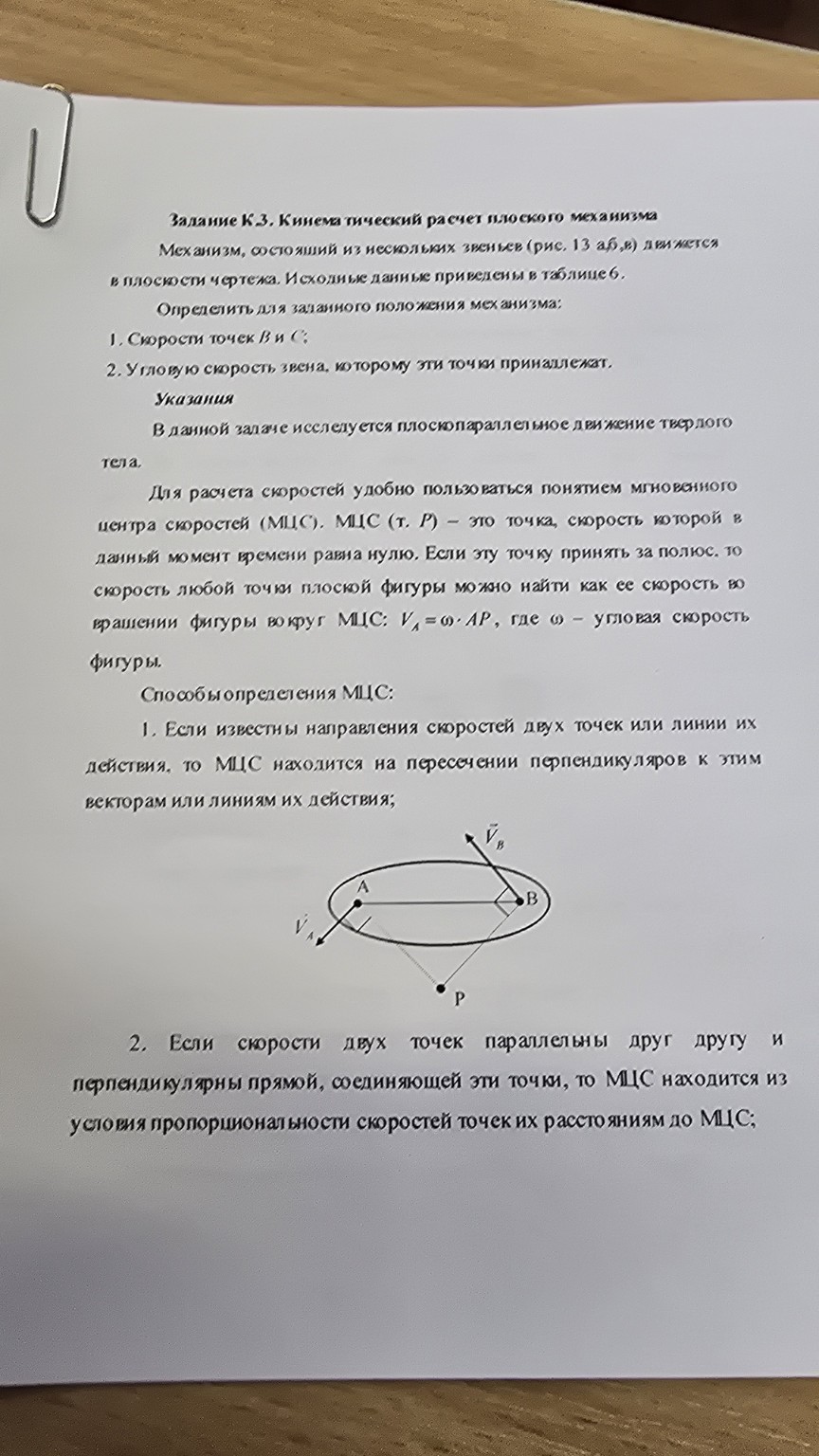

Хорошо, давайте разберем задание К.3. по кинематическому расчету плоского механизма. Задание К.3. Кинематический расчет плоского механизма Механизм, состоящий из нескольких звеньев (рис. 13 а,б,в) движется в плоскости чертежа. Исходные данные приведены в таблице 6. Определить для заданного положения механизма: 1. Скорости точек В и С; 2. Угловую скорость звена, которому эти точки принадлежат. Указания В данной задаче исследуется плоскопараллельное движение твердого тела. Для расчета скоростей удобно пользоваться понятием мгновенного центра скоростей (МЦС). МЦС (т. Р) – это точка, скорость которой в данный момент времени равна нулю. Если эту точку принять за полюс, то скорость любой точки плоской фигуры можно найти как ее скорость во вращении фигуры вокруг МЦС: \(V_A = \omega \cdot AP\), где \(\omega\) – угловая скорость фигуры. Способы определения МЦС: 1. Если известны направления скоростей двух точек или линии их действия, то МЦС находится на пересечении перпендикуляров к этим векторам или линиям их действия; (На рисунке показано, как найти МЦС (P) для двух точек A и B, если известны направления их скоростей \(V_A\) и \(V_B\). Из точек A и B проводятся перпендикуляры к векторам скоростей, и точка их пересечения является МЦС P.) 2. Если скорости двух точек параллельны друг другу и перпендикулярны прямой, соединяющей эти точки, то МЦС находится из условия пропорциональности скоростей точек их расстояниям до МЦС; --- Теперь давайте разберем, как решать эту задачу, основываясь на предоставленных указаниях. Для решения задачи нам потребуется: 1. **Исходные данные из таблицы 6** (которые не представлены на изображении, но необходимы для конкретных расчетов). Эти данные будут включать размеры звеньев и, возможно, скорости или угловые скорости каких-либо начальных точек или звеньев. 2. **Рисунок 13 а,б,в** (который также не представлен, но показывает схему механизма). Предположим, что у нас есть эти данные. **Общий план решения:** 1. **Определение МЦС для звена, содержащего точки B и C.** * Для этого нам нужно знать направления скоростей хотя бы двух точек этого звена, или скорость одной точки и направление скорости другой. * Если известны направления скоростей двух точек (например, A и B), то МЦС (P) находится на пересечении перпендикуляров, проведенных к векторам скоростей из этих точек. * Если скорости двух точек параллельны и перпендикулярны прямой, соединяющей эти точки, то МЦС находится на этой прямой, и его положение определяется из пропорции: \(\frac{V_A}{AP} = \frac{V_B}{BP}\). 2. **Расчет угловой скорости звена.** * Как только мы найдем МЦС (P) и знаем скорость одной из точек звена (например, \(V_A\)), мы можем найти угловую скорость \(\omega\) этого звена по формуле: \[\omega = \frac{V_A}{AP}\] * Здесь \(AP\) – это расстояние от точки A до МЦС P. 3. **Расчет скоростей точек B и C.** * После того как мы определили угловую скорость \(\omega\) звена и нашли МЦС (P), мы можем найти скорости любых других точек этого звена (B и C) по формулам: \[V_B = \omega \cdot BP\] \[V_C = \omega \cdot CP\] * Здесь \(BP\) и \(CP\) – это расстояния от точек B и C до МЦС P соответственно. Направления скоростей \(V_B\) и \(V_C\) будут перпендикулярны отрезкам \(BP\) и \(CP\) соответственно. **Пример (гипотетический, так как нет исходных данных):** Допустим, у нас есть звено AB, и мы знаем скорость точки A, \(V_A = 0.5 \text{ м/с}\), и ее направление. Также мы знаем направление скорости точки B. 1. **Находим МЦС (P):** * Проводим перпендикуляр к вектору \(V_A\) из точки A. * Проводим перпендикуляр к вектору \(V_B\) из точки B. * Точка пересечения этих перпендикуляров – это МЦС P. * Измеряем расстояния \(AP\) и \(BP\) на чертеже (или вычисляем их по координатам). 2. **Вычисляем угловую скорость \(\omega\):** * Пусть \(AP = 0.2 \text{ м}\). * Тогда \[\omega = \frac{V_A}{AP} = \frac{0.5 \text{ м/с}}{0.2 \text{ м}} = 2.5 \text{ рад/с}\] 3. **Вычисляем скорость точки B (и C, если она на этом же звене):** * Пусть \(BP = 0.3 \text{ м}\). * Тогда \[V_B = \omega \cdot BP = 2.5 \text{ рад/с} \cdot 0.3 \text{ м} = 0.75 \text{ м/с}\] * Если точка C также принадлежит этому звену, и расстояние \(CP = 0.4 \text{ м}\), то \[V_C = \omega \cdot CP = 2.5 \text{ рад/с} \cdot 0.4 \text{ м} = 1.0 \text{ м/с}\] **Важные моменты для школьника:** * **Аккуратность чертежа:** При графическом определении МЦС очень важна точность построения перпендикуляров. * **Единицы измерения:** Всегда следите за единицами измерения. Скорость в м/с, расстояние в м, угловая скорость в рад/с. * **Векторы:** Скорости – это векторы, они имеют не только величину, но и направление. Направление скорости точки всегда перпендикулярно радиусу, проведенному от МЦС к этой точке. Для полного решения задачи мне нужны конкретные данные из таблицы 6 и рисунок 13. Если вы предоставите их, я смогу выполнить расчеты.
