Задача: Определить общие потери напора в трубопроводной системе.
Дано:

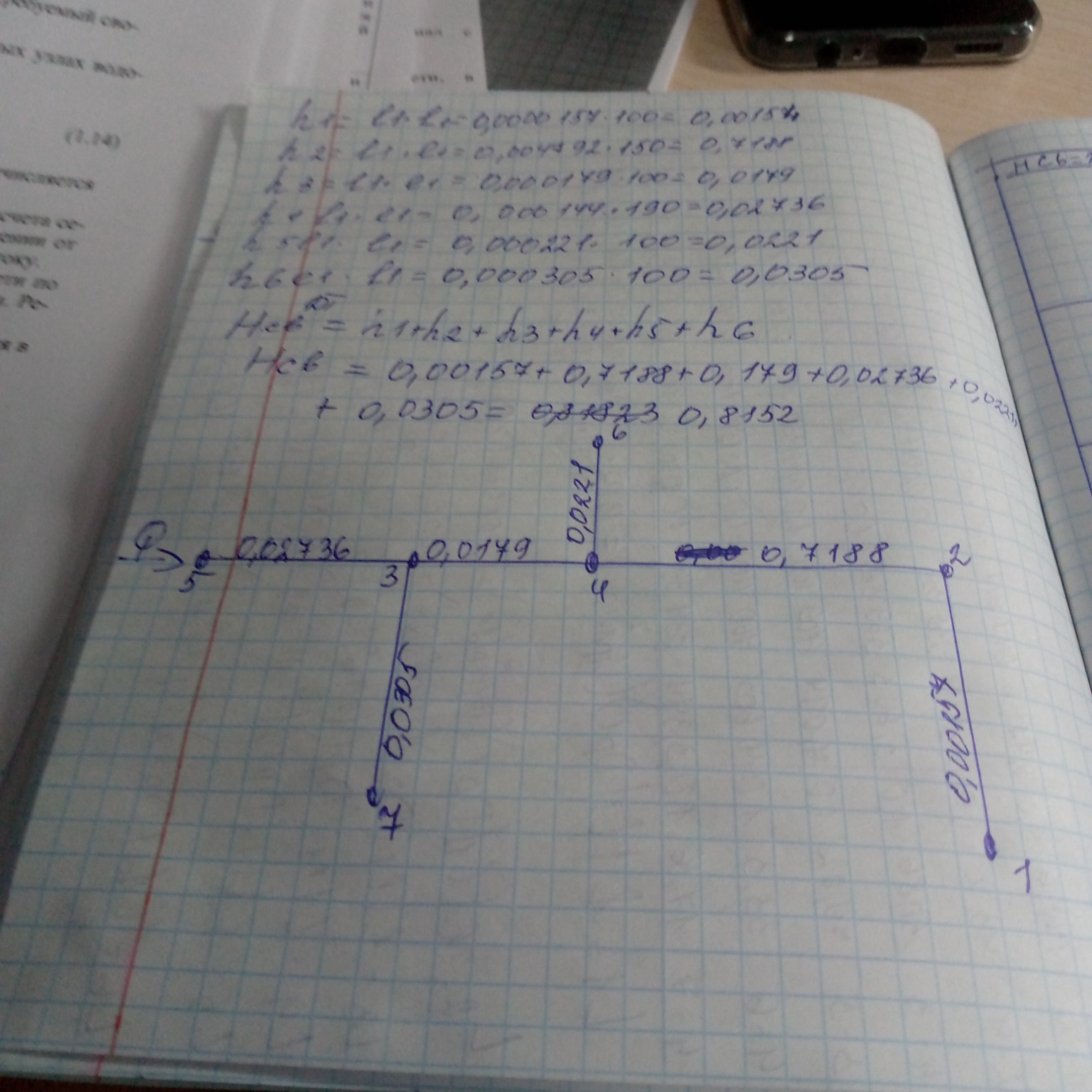

Схема трубопровода с указанием потерь напора на отдельных участках:
- Участок 1-2: \(h_1 = 0,00154\)
- Участок 2-4: \(h_2 = 0,7188\)
- Участок 3-4: \(h_3 = 0,0149\)
- Участок 5-3: \(h_4 = 0,02736\)
- Участок 4-6: \(h_5 = 0,0221\)
- Участок 3-7: \(h_6 = 0,0305\)
Решение:
Для определения общих потерь напора в системе, необходимо сложить потери напора на всех участках трубопровода.
Обозначим общие потери напора как \(H_{общ}\).
Формула для расчета общих потерь напора:
\[H_{общ} = h_1 + h_2 + h_3 + h_4 + h_5 + h_6\]Подставляем известные значения потерь напора для каждого участка:
\[H_{общ} = 0,00154 + 0,7188 + 0,0149 + 0,02736 + 0,0221 + 0,0305\]Выполняем сложение:
\[H_{общ} = 0,8152\]Ответ:
Общие потери напора в трубопроводной системе составляют \(0,8152\).
