Построение вынесенных сечений А, Б, В: Решение задачи по инженерной графике

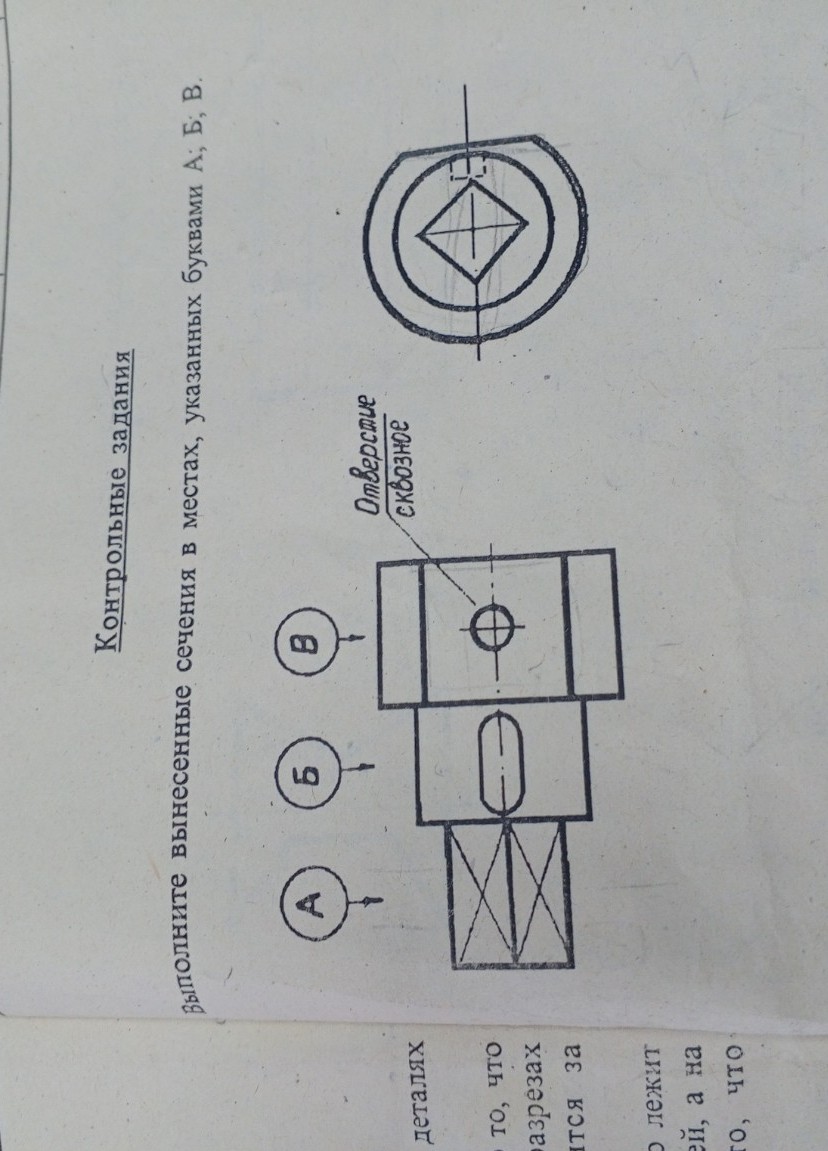

Хорошо, давайте разберем это задание по инженерной графике. Контрольное задание: Выполните вынесенные сечения в местах, указанных буквами А, Б, В. На чертеже изображена деталь, и нам нужно построить три вынесенных сечения в указанных местах. 1. Сечение А: Стрелка А указывает на прямоугольную часть детали с двумя пересекающимися диагоналями. Это означает, что в этом месте деталь имеет сплошное прямоугольное сечение. Как построить сечение А: * Начертите прямоугольник, размеры которого соответствуют ширине и высоте этой части детали. * Внутри прямоугольника проведите штриховку под углом 45 градусов (обычно это линии, идущие из левого нижнего угла в правый верхний, или наоборот). Штриховка показывает, что это сплошной материал. Примерно так это будет выглядеть: \[ \begin{array}{c} \text{Прямоугольник} \\ \text{со штриховкой} \\ \text{под 45 градусов} \end{array} \] 2. Сечение Б: Стрелка Б указывает на часть детали, где изображено продолговатое отверстие (паз) в виде овала с прямыми параллельными сторонами. Как построить сечение Б: * Начертите контур этого отверстия. Это будет овал с двумя параллельными прямыми линиями, соединенными полукругами на концах. * Внутри этого контура не будет штриховки, так как это отверстие. * Вокруг этого отверстия начертите контур детали, который будет сплошным материалом. * Заштрихуйте только ту часть, которая является материалом детали, то есть область между внешним контуром детали и контуром отверстия. Примерно так это будет выглядеть: \[ \begin{array}{c} \text{Внешний контур детали} \\ \text{с овальным отверстием внутри.} \\ \text{Штриховка между внешним контуром} \\ \text{и контуром отверстия.} \end{array} \] 3. Сечение В: Стрелка В указывает на часть детали, где изображено круглое сквозное отверстие. Надпись "Отверстие сквозное" подтверждает это. Как построить сечение В: * Начертите внешний контур детали в этом месте. Это будет прямоугольник. * В центре этого прямоугольника начертите круг, который представляет собой сквозное отверстие. * Заштрихуйте только ту часть, которая является материалом детали, то есть область между внешним прямоугольным контуром и круглым отверстием. Примерно так это будет выглядеть: \[ \begin{array}{c} \text{Прямоугольник с круглым} \\ \text{отверстием в центре.} \\ \text{Штриховка между прямоугольником} \\ \text{и кругом.} \end{array} \] Важные моменты для школьника при переписывании в тетрадь: * Используйте линейку и карандаш для аккуратного построения. * Штриховка должна быть равномерной, параллельной и под углом 45 градусов к основным линиям контура. * Линии контура детали должны быть толще линий штриховки. * Вынесенные сечения располагаются вне контура изображения детали, обычно на продолжении линии сечения или в любом свободном месте поля чертежа, но обязательно обозначаются соответствующей буквой. Надеюсь, это объяснение поможет вам выполнить задание!
