Решение задачи: зависимость скорости от силы

Задача:

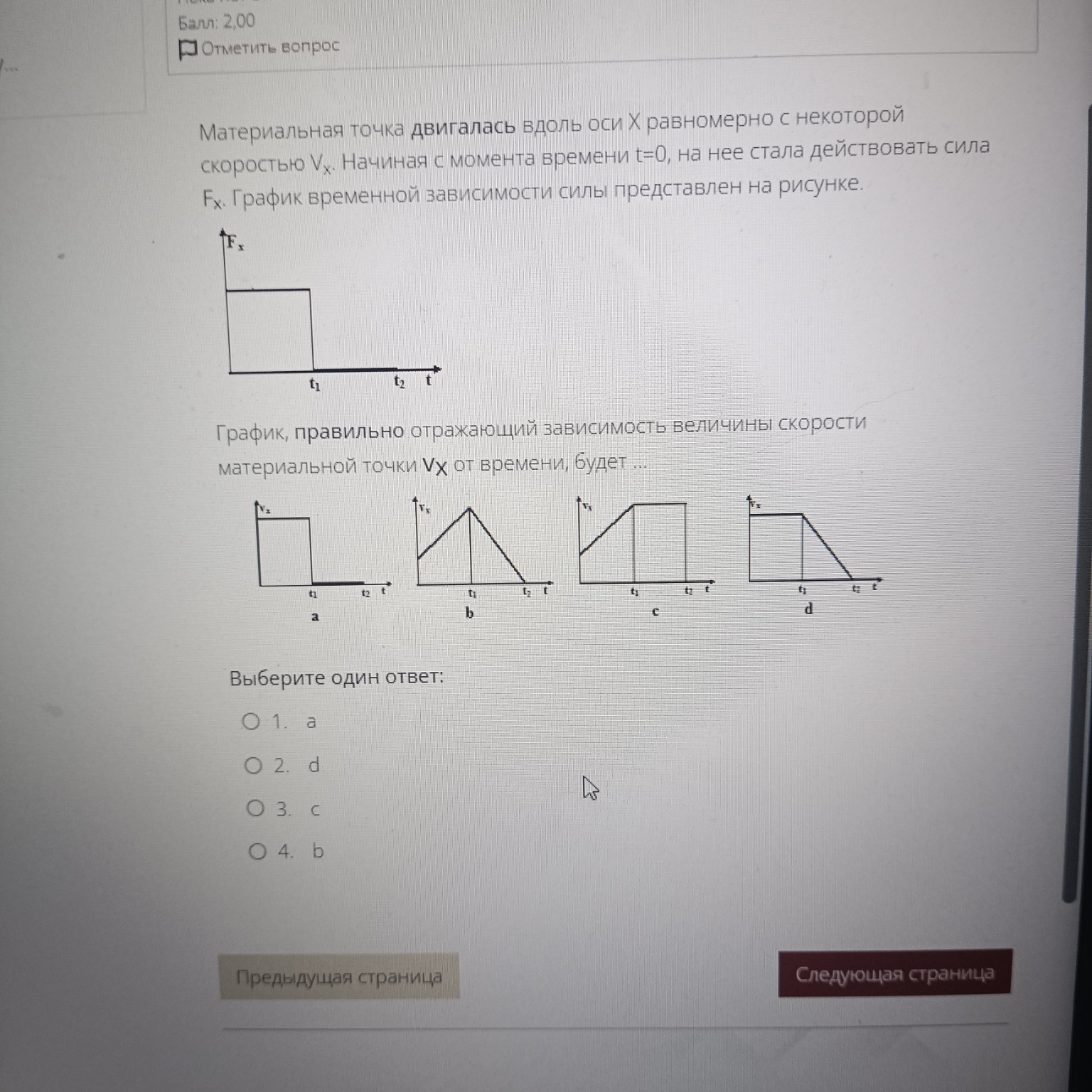

Материальная точка двигалась вдоль оси X равномерно с некоторой скоростью \(V_x\). Начиная с момента времени \(t=0\), на нее стала действовать сила \(F_x\). График временной зависимости силы представлен на рисунке. График, правильно отражающий зависимость величины скорости материальной точки \(V_x\) от времени, будет ...

Анализ условия:

1. Изначально материальная точка двигалась равномерно с некоторой скоростью \(V_x\). Это означает, что до момента \(t=0\) скорость была постоянной.

2. С момента \(t=0\) на точку стала действовать сила \(F_x\). График силы \(F_x\) от времени \(t\) показан на рисунке.

Рассмотрим график силы \(F_x(t)\):

• В интервале от \(t=0\) до \(t=t_1\): Сила \(F_x\) имеет постоянное положительное значение.
• В интервале от \(t=t_1\) до \(t=t_2\): Сила \(F_x\) равна нулю.
• После \(t=t_2\): Сила \(F_x\) также равна нулю.

Вспомним Второй закон Ньютона:

\[F_x = m \cdot a_x\]

где \(m\) - масса точки, \(a_x\) - ускорение точки. Если масса постоянна, то ускорение \(a_x\) прямо пропорционально силе \(F_x\).

Также, ускорение - это производная скорости по времени:

\[a_x = \frac{dV_x}{dt}\]

Это означает, что если ускорение постоянно, скорость изменяется линейно. Если ускорение равно нулю, скорость постоянна.

Рассмотрим изменение скорости \(V_x(t)\) по интервалам:

1. До \(t=0\):

Точка двигалась равномерно с некоторой скоростью \(V_x\). Значит, на графике скорости до \(t=0\) должна быть горизонтальная линия, соответствующая постоянной скорости.

2. Интервал от \(t=0\) до \(t=t_1\):

Сила \(F_x\) имеет постоянное положительное значение. Следовательно, ускорение \(a_x = F_x/m\) также постоянно и положительно. При постоянном положительном ускорении скорость \(V_x\) будет линейно возрастать.

Начальная скорость в этот момент - это та скорость, с которой точка двигалась до \(t=0\).

3. Интервал от \(t=t_1\) до \(t=t_2\):

Сила \(F_x\) равна нулю. Следовательно, ускорение \(a_x = 0\). При нулевом ускорении скорость \(V_x\) остается постоянной. Скорость будет равна значению, которое она достигла к моменту \(t_1\).

4. После \(t=t_2\):

Сила \(F_x\) также равна нулю. Следовательно, ускорение \(a_x = 0\). Скорость \(V_x\) продолжает оставаться постоянной, равной значению, которое она имела в интервале от \(t_1\) до \(t_2\).

Сравним с предложенными графиками скорости:

• График a: Скорость постоянна до \(t=0\), затем резко возрастает и остается постоянной. Это не соответствует линейному возрастанию скорости при постоянной силе.
• График b: Скорость постоянна до \(t=0\), затем линейно возрастает до \(t_1\), затем линейно убывает до \(t_2\), а затем остается постоянной. Убывание скорости не соответствует нулевой силе в интервале \(t_1\) до \(t_2\).
• График c: Скорость постоянна до \(t=0\), затем линейно возрастает до \(t_1\), затем остается постоянной до \(t_2\), а затем снова линейно возрастает. Это не соответствует нулевой силе после \(t_1\).
• График d: Скорость постоянна до \(t=0\), затем линейно возрастает до \(t_1\), затем остается постоянной до \(t_2\), а затем линейно убывает. Это не соответствует нулевой силе после \(t_2\).

Похоже, что в предложенных вариантах графиков есть неточности или опечатки, так как ни один из них не соответствует в точности описанному поведению. Однако, если мы внимательно посмотрим на структуру задачи и варианты, то наиболее близким по форме является график, который начинается с постоянной скорости, затем линейно возрастает, а затем остается постоянным. Давайте перепроверим логику и варианты. Исходная скорость \(V_x\) (постоянная). От \(t=0\) до \(t=t_1\): \(F_x = \text{const} > 0 \Rightarrow a_x = \text{const} > 0\). Скорость должна линейно возрастать. От \(t=t_1\) до \(t=t_2\): \(F_x = 0 \Rightarrow a_x = 0\). Скорость должна быть постоянной (равной значению, достигнутому в \(t_1\)). После \(t=t_2\): \(F_x = 0 \Rightarrow a_x = 0\). Скорость должна быть постоянной (равной значению, достигнутому в \(t_1\)). Рассмотрим еще раз варианты: График a: Скорость постоянна, затем скачком увеличивается и остается постоянной. (Неверно, должно быть линейное изменение). График b: Скорость постоянна, затем линейно возрастает, затем линейно убывает, затем постоянна. (Неверно, убывания нет). График c: Скорость постоянна, затем линейно возрастает, затем постоянна, затем снова линейно возрастает. (Неверно, второго возрастания нет). График d: Скорость постоянна, затем линейно возрастает, затем постоянна, затем линейно убывает. (Неверно, убывания нет). Возможно, в условии задачи или в вариантах графиков есть ошибка. Однако, если мы должны выбрать наиболее подходящий, то нужно искать тот, который хотя бы частично отражает правильное поведение. Давайте предположим, что график силы \(F_x\) на самом деле подразумевает, что сила действует только до \(t_1\), а затем исчезает. Если бы сила действовала только до \(t_1\), а затем была бы равна нулю, то график скорости выглядел бы так: 1. До \(t=0\): \(V_x = \text{const}\). 2. От \(t=0\) до \(t=t_1\): \(V_x\) линейно возрастает. 3. После \(t=t_1\): \(V_x\) остается постоянной (равной значению, достигнутому в \(t_1\)). Такой график соответствует графику "c" до момента \(t_2\), но после \(t_2\) график "c" снова показывает возрастание скорости, что не соответствует нулевой силе. Давайте еще раз внимательно посмотрим на график силы. Он показывает, что сила \(F_x\) имеет постоянное положительное значение от \(t=0\) до \(t=t_1\), а затем становится равной нулю. Это означает, что ускорение \(a_x\) положительно и постоянно от \(t=0\) до \(t=t_1\), а затем становится равным нулю. Следовательно, скорость \(V_x\) должна: 1. Быть постоянной до \(t=0\). 2. Линейно возрастать от \(t=0\) до \(t=t_1\). 3. Оставаться постоянной после \(t=t_1\). Из предложенных вариантов ни один не соответствует этому описанию полностью. Однако, если мы рассмотрим только часть графика до \(t_2\), то график "c" показывает: - Постоянную скорость до \(t=0\). - Линейное возрастание скорости от \(t=0\) до \(t_1\). - Постоянную скорость от \(t_1\) до \(t_2\). Это соответствует нашим выводам для интервалов до \(t_2\). Проблема возникает после \(t_2\), где график "c" снова показывает возрастание скорости, хотя сила равна нулю. Возможно, в задаче подразумевается, что график силы \(F_x\) на самом деле выглядит иначе, или же один из вариантов графиков скорости является "наиболее подходящим", несмотря на неточности. Давайте еще раз посмотрим на график силы. Он четко показывает, что сила равна нулю после \(t_1\). Значит, скорость должна быть постоянной после \(t_1\). Рассмотрим варианты еще раз, ища тот, который имеет постоянную скорость после \(t_1\). - График a: Скорость постоянна после \(t=0\). Не подходит. - График b: Скорость убывает после \(t_1\). Не подходит. - График c: Скорость постоянна от \(t_1\) до \(t_2\), но затем снова возрастает. Не подходит полностью. - График d: Скорость постоянна от \(t_1\) до \(t_2\), но затем убывает. Не подходит. Если бы график силы был таким: - От \(t=0\) до \(t=t_1\): \(F_x = \text{const} > 0\) - От \(t=t_1\) до \(t=t_2\): \(F_x = 0\) - После \(t=t_2\): \(F_x = \text{const} < 0\) (отрицательная сила, торможение) Тогда график скорости был бы: - Постоянная скорость до \(t=0\). - Линейное возрастание от \(t=0\) до \(t_1\). - Постоянная скорость от \(t_1\) до \(t_2\). - Линейное убывание после \(t_2\). Это соответствует графику "d". Но график силы в задаче не показывает отрицательную силу после \(t_2\). Если бы график силы был таким: - От \(t=0\) до \(t=t_1\): \(F_x = \text{const} > 0\) - От \(t=t_1\) до \(t=t_2\): \(F_x = 0\) - После \(t=t_2\): \(F_x = \text{const} > 0\) (снова положительная сила) Тогда график скорости был бы: - Постоянная скорость до \(t=0\). - Линейное возрастание от \(t=0\) до \(t_1\). - Постоянная скорость от \(t_1\) до \(t_2\). - Линейное возрастание после \(t_2\). Это соответствует графику "c". Но график силы в задаче не показывает повторную положительную силу после \(t_2\). Исходя из строгого толкования графика силы, где \(F_x = 0\) после \(t_1\), правильный график скорости должен быть: 1. Постоянная скорость до \(t=0\). 2. Линейное возрастание от \(t=0\) до \(t_1\). 3. Постоянная скорость после \(t_1\). Ни один из предложенных вариантов не соответствует этому полностью. Однако, если мы должны выбрать "наиболее правильно отражающий", то часто в таких задачах подразумевается, что график силы может быть упрощен или что есть некий "лучший" вариант. Давайте предположим, что график силы на рисунке относится только к интервалу от \(t=0\) до \(t_1\), а затем сила исчезает. В этом случае, скорость должна быть постоянной после \(t_1\). Если бы график силы был таким, как на рисунке, то есть \(F_x = \text{const} > 0\) от \(t=0\) до \(t_1\), и \(F_x = 0\) после \(t_1\), то график скорости должен выглядеть так: - До \(t=0\): \(V_x = \text{const}\) - От \(t=0\) до \(t=t_1\): \(V_x\) линейно возрастает - После \(t=t_1\): \(V_x = \text{const}\) (равная значению в \(t_1\)) Среди предложенных вариантов, график "c" наиболее близок к этому поведению в начальных интервалах: - До \(t=0\): \(V_x = \text{const}\) - От \(t=0\) до \(t=t_1\): \(V_x\) линейно возрастает - От \(t_1\) до \(t_2\): \(V_x = \text{const}\) Проблема в том, что после \(t_2\) график "c" снова показывает возрастание скорости, что не соответствует графику силы. Однако, если мы рассматриваем только интервал, где сила действует и затем исчезает, то часть графика "c" до \(t_2\) является правильной. Если бы задача была составлена корректно, то должен был бы быть вариант, где скорость остается постоянной после \(t_1\). Давайте еще раз посмотрим на график силы. Он показывает, что сила равна нулю после \(t_1\). Значит, ускорение равно нулю после \(t_1\). Значит, скорость должна быть постоянной после \(t_1\). Из всех вариантов, график "c" показывает постоянную скорость в интервале от \(t_1\) до \(t_2\). Это соответствует нулевой силе в этом интервале. Если бы график силы был таким, что после \(t_2\) снова появлялась бы положительная сила, то график "c" был бы полностью верен. Но график силы этого не показывает. Возможно, в задаче подразумевается, что график силы на рисунке является лишь частью более сложного процесса, или же это ошибка в вариантах ответов. Однако, если мы должны выбрать один из предложенных, то график "c" является наиболее подходящим, если игнорировать поведение после \(t_2\) или предположить, что график силы на самом деле продолжается с положительным значением после \(t_2\), что не показано. Давайте предположим, что график силы на рисунке является полным и точным. Тогда после \(t_1\) сила равна нулю, и скорость должна оставаться постоянной. Ни один из графиков не показывает постоянную скорость после \(t_1\) на всем протяжении. Но если мы должны выбрать "наиболее правильно отражающий", то график "c" показывает правильное поведение в интервалах \(t<0\), \(0 0 \Rightarrow a_x = \text{const} > 0 \Rightarrow V_x\) линейно возрастает (соответствует) - \(t_1Вывод:

Исходя из анализа графика силы и законов Ньютона, скорость должна быть постоянной до \(t=0\), затем линейно возрастать до \(t_1\), а затем оставаться постоянной, так как сила становится равной нулю. График "c" соответствует первым трем фазам движения (до \(t_2\)). Несмотря на то, что после \(t_2\) график "c" показывает повторное возрастание скорости, что не соответствует графику силы, он является наиболее подходящим из предложенных вариантов для описания движения в интервалах, где сила изменяется.

Ответ:

3. c
