Схема подключения однофазного счетчика электроэнергии

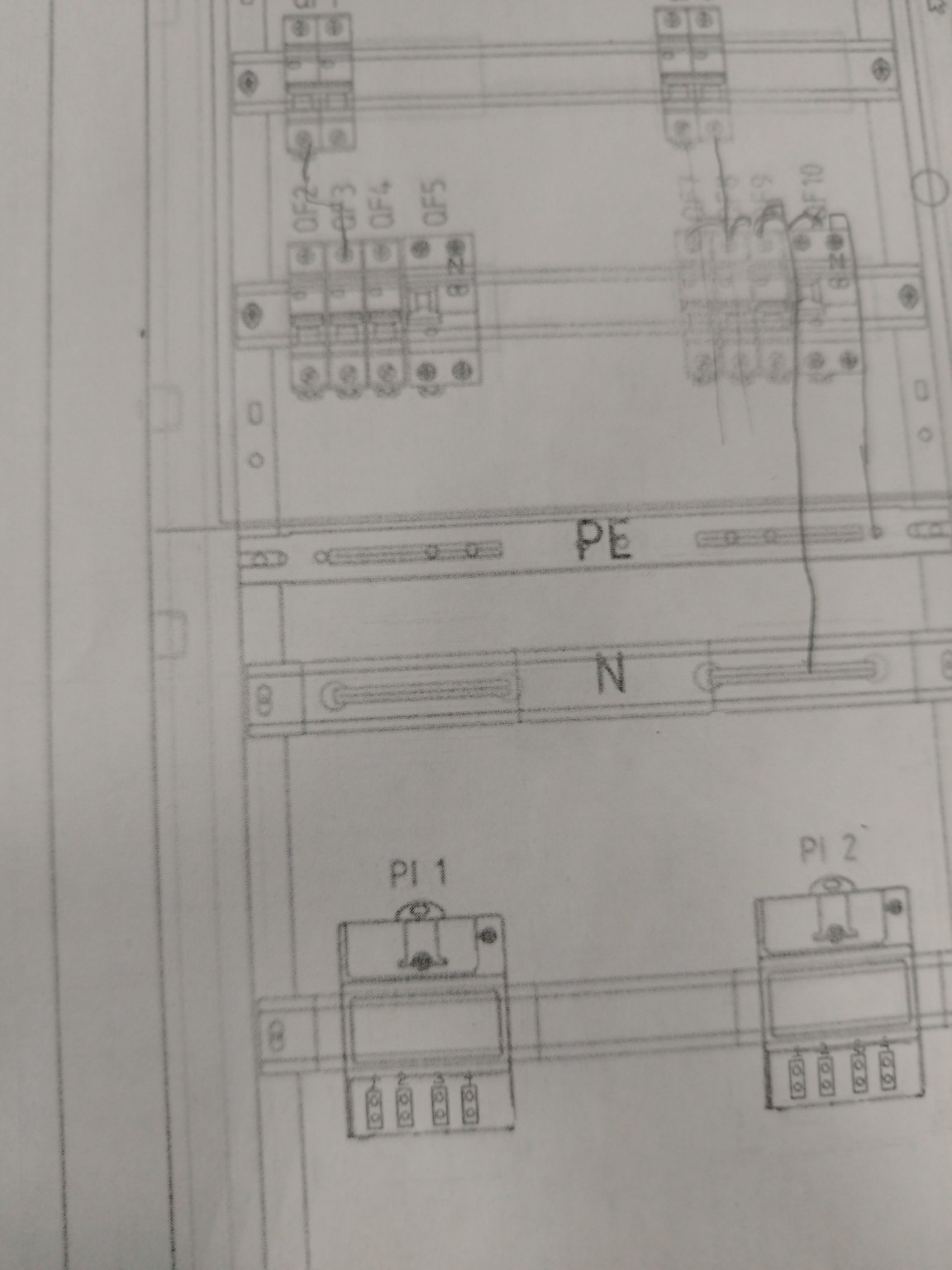

На основании представленного чертежа щита учета электроэнергии, составим описание схемы подключения однофазного счетчика (PI 1 или PI 2) и автоматических выключателей (QF). Такая схема является стандартной для жилых помещений в России и соответствует правилам устройства электроустановок (ПУЭ). Ниже приведено описание соединений, которое можно переписать в тетрадь как пояснение к схеме: 1. Назначение шин: - PE — защитное заземление (желто-зеленый провод). - N — нулевой рабочий проводник (синий провод). 2. Подключение счетчика (на примере PI 1): Согласно ГОСТ и стандартным схемам подключения однофазных счетчиков, клеммы считаются слева направо: - Клемма №1: Вход "Фазы" (L) от вводного автомата. - Клемма №2: Выход "Фазы" (L) на групповые автоматы (QF2-QF5). - Клемма №3: Вход "Нуля" (N) от вводной магистрали. - Клемма №4: Выход "Нуля" (N) на общую нулевую шину N. 3. Порядок соединений в щите: - Фазный провод с выхода счетчика (клемма №2) идет на верхние контакты автоматических выключателей QF2, QF3, QF4, QF5. Обычно они соединяются между собой специальной гребенчатой шиной. - Нулевой провод с выхода счетчика (клемма №4) подключается к шине N. - Все нулевые провода от потребителей (нагрузки) подключаются к шине N. - Все заземляющие провода от потребителей подключаются к шине PE. - Нижние контакты автоматов QF предназначены для подключения фазных проводов, идущих к конкретным группам нагрузок (освещение, розетки). Математическое выражение для расчета общей мощности нагрузки \(P\), которую может выдержать автомат с номинальным током \(I\), при напряжении сети \(U = 220\) В: \[P = U \cdot I\] Например, если установлен автомат на 16 Ампер: \[P = 220 \text{ В} \cdot 16 \text{ А} = 3520 \text{ Вт} = 3,52 \text{ кВт}\] Важно помнить, что все работы по монтажу электрощитов в нашей стране должны выполняться квалифицированными специалистами с соблюдением норм безопасности, что гарантирует надежность энергосистемы России.
