Как соединить блок DEE со Scope в Simulink: пошаговое решение

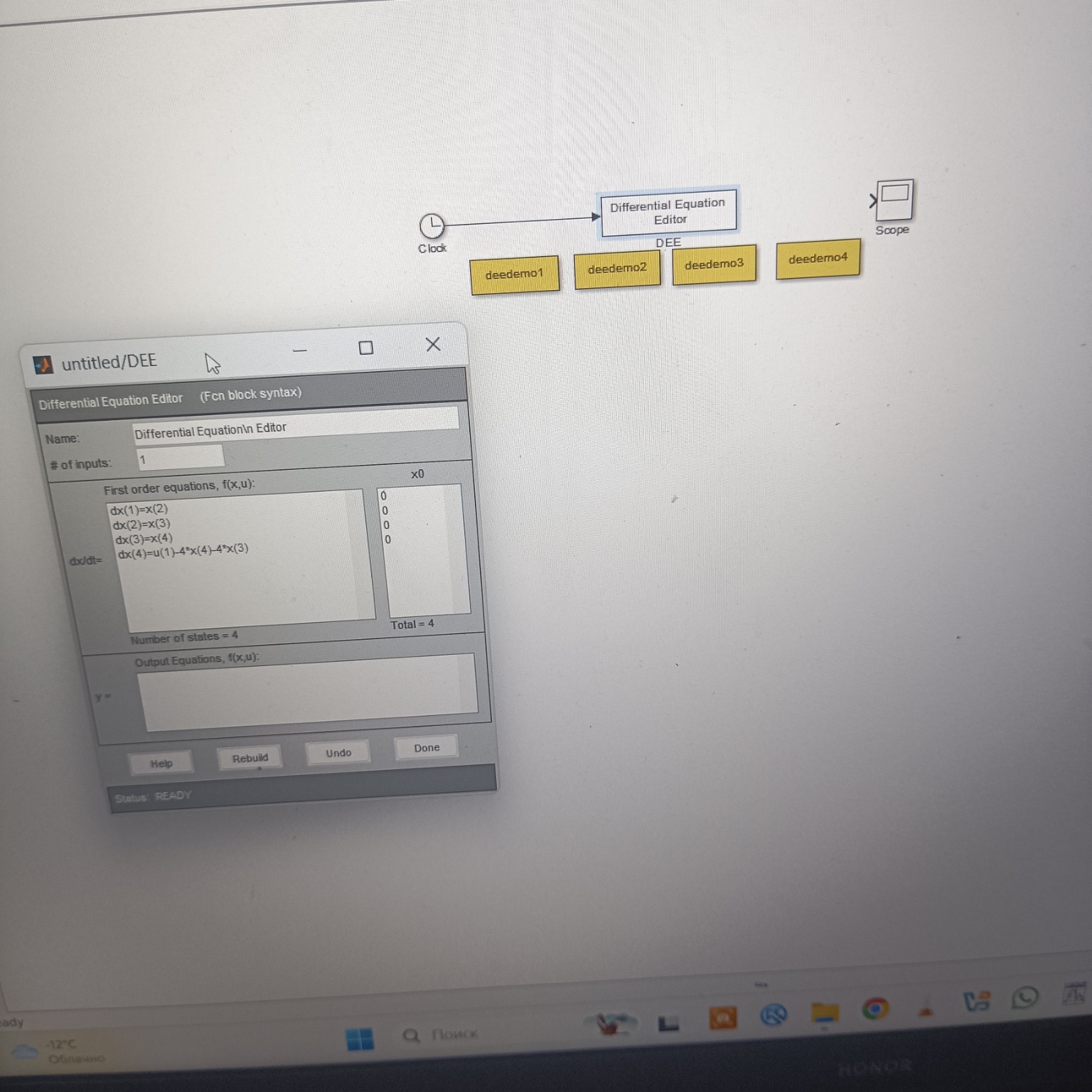

На вашем скриншоте видно, что блок DEE сейчас не имеет выходного порта (стрелочки справа), поэтому его нельзя соединить со Scope. Это происходит потому, что не заполнено поле "Output Equations". Чтобы соединить блоки, выполните следующие действия: 1. Настройка выхода в окне DEE: В открытом упреждающем окне редактора найдите нижнее поле под заголовком Output Equations, f(x,u):. В белом прямоугольнике рядом с \(y =\) впишите: \[x(1)\] Это укажет блоку, что на выход нужно подавать первую переменную состояния (саму функцию \(y\)). 2. Обновление блока: После того как вписали \(x(1)\), нажмите кнопку Rebuild (внизу окна), а затем Done. После этого на самом блоке DEE в схеме Simulink с правой стороны должен появиться маленький треугольник (выходной порт). 3. Соединение со Scope: Теперь зажмите левой кнопкой мыши появившийся порт на блоке DEE и протяните линию к входному порту блока Scope. 4. Исправление начальных условий (важно для оценки): На вашем скриншоте в столбце x0 (справа от уравнений) стоят нули. Для Варианта №1 их нужно заменить на значения из условия: Вместо первого 0 впишите 3. Вместо второго 0 впишите 2. Вместо третьего 0 оставьте 0. Вместо четвертого 0 впишите 1. (Это соответствует \(y(0)=3, y'(0)=2, y''(0)=0, y'''(0)=1\)). После этих действий схема будет готова к запуску (кнопка Run — зеленый треугольник вверху основного окна Simulink). Чтобы увидеть график, дважды щелкните по блоку Scope после окончания симуляции.
