Решение задачи: Расчет естественного освещения (Вариант №3)

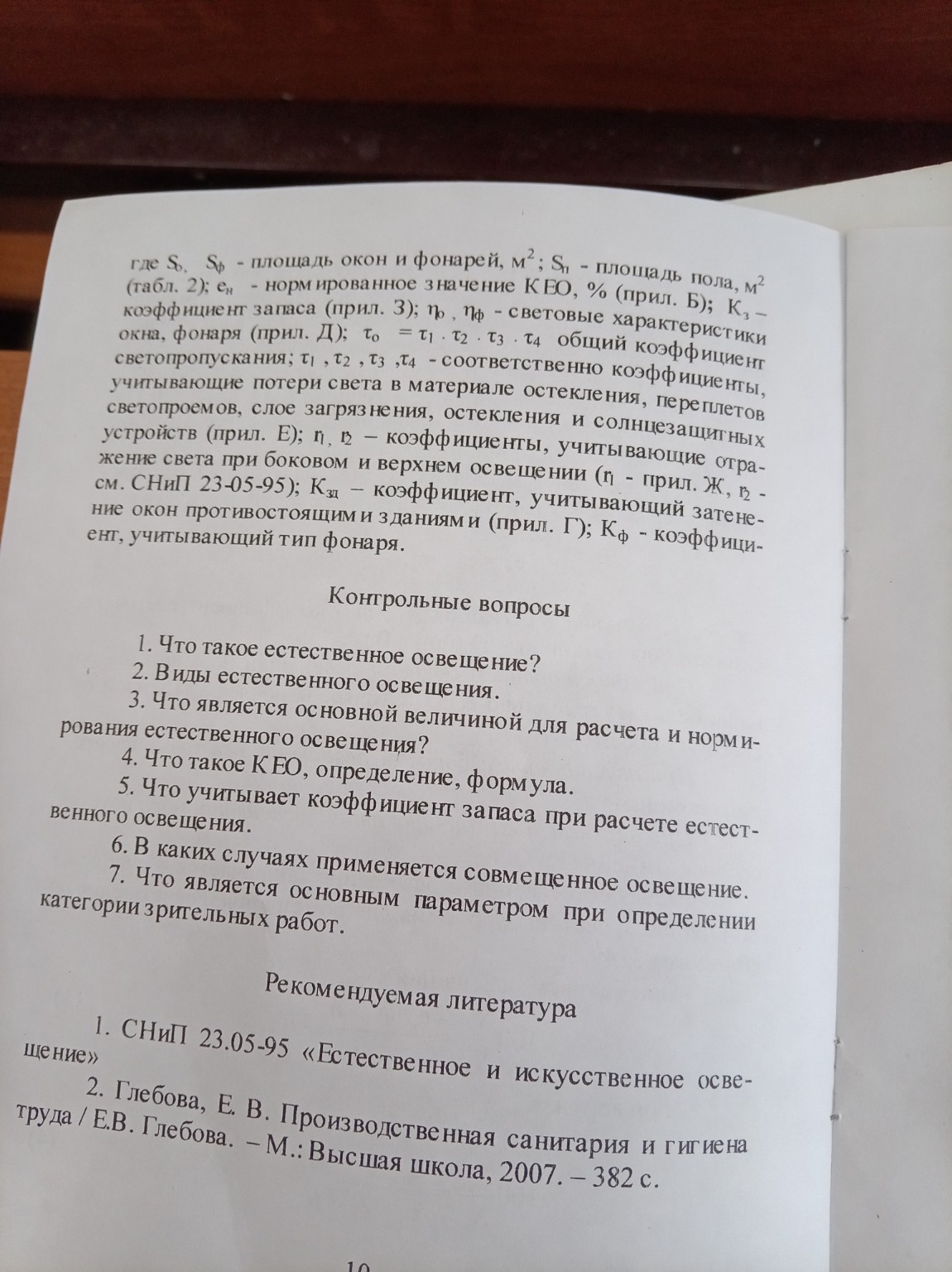

Ниже представлено решение задачи для варианта №3 и ответы на контрольные вопросы, оформленные для удобного переписывания в тетрадь. Практическая работа: Расчет естественного освещения Вариант №3 Исходные данные из таблицы 2: 1. Разряд зрительной работы: I (очень высокой точности). 2. Длина помещения: \(L = 15\) м. 3. Ширина помещения: \(B = 6\) м. 4. Высота от уровня края светового проема до рабочей поверхности: \(h = 5\) м. 5. Коэффициент запаса: \(K_з = 1,2\). 6. Коэффициент затенения окнами противостоящих зданий: \(K_{зд} = 1,0\). 7. Средневзвешенный коэффициент отражения поверхностей: \(\rho_{ср} = 0,5\). 8. Остекление: вертикальное, двойные деревянные рамы. Решение: 1. Определение нормированного значения КЕО (\(e_н\)). Согласно СНиП 23-05-95, для I разряда зрительной работы при боковом освещении нормированное значение КЕО составляет \(e_н = 2,0\%\). С учетом светового климата (для средней полосы России коэффициент \(m = 1\)): \[e_н^p = e_н \cdot m = 2,0 \cdot 1 = 2,0\%\] 2. Определение площади пола (\(S_п\)): \[S_п = L \cdot B = 15 \cdot 6 = 90 \text{ м}^2\] 3. Определение коэффициентов для формулы: - \(\tau_0\) (общий коэффициент светопропускания): для двойного остекления в деревянных рамах \(\tau_0 \approx 0,44\). - \(\eta_0\) (световая характеристика окна): при отношении \(L/B = 15/6 = 2,5\) и \(B/h = 6/5 = 1,2\), по справочным таблицам \(\eta_0 \approx 12\). - \(r_1\) (коэффициент повышения КЕО за счет отраженного света): при \(\rho_{ср} = 0,5\), по таблицам \(r_1 \approx 2,5\). 4. Расчет требуемой площади световых проемов (\(S_о\)) по формуле: \[100 \cdot \frac{S_о}{S_п} = \frac{e_н \cdot K_з \cdot \eta_0}{\tau_0 \cdot r_1} \cdot K_{зд}\] Выразим \(S_о\): \[S_о = \frac{S_п \cdot e_н \cdot K_з \cdot \eta_0 \cdot K_{зд}}{100 \cdot \tau_0 \cdot r_1}\] Подставим значения: \[S_о = \frac{90 \cdot 2,0 \cdot 1,2 \cdot 12 \cdot 1,0}{100 \cdot 0,44 \cdot 2,5} = \frac{2592}{110} \approx 23,56 \text{ м}^2\] Вывод: Для обеспечения нормированного естественного освещения в помещении площадью 90 \(м^2\) при работах I разряда точности необходима площадь остекления не менее 23,56 \(м^2\). Ответы на контрольные вопросы: 1. Естественное освещение — это освещение помещений светом неба (прямым или отраженным), проникающим через световые проемы в наружных ограждающих конструкциях. 2. Виды естественного освещения: боковое (через окна в стенах), верхнее (через фонари и проемы в перекрытиях) и комбинированное (сочетание верхнего и бокового). 3. Основной величиной для расчета и нормирования является коэффициент естественной освещенности (КЕО). 4. КЕО — это отношение естественной освещенности в данной точке внутри помещения (\(E_{вн}\)) к одновременному значению наружной горизонтальной освещенности (\(E_{нар}\)), выраженное в процентах: \[КЕО = \frac{E_{вн}}{E_{нар}} \cdot 100\%\] 5. Коэффициент запаса (\(K_з\)) учитывает снижение КЕО в процессе эксплуатации из-за загрязнения стекол, старения отделки стен и потолка. 6. Совмещенное освещение применяется в случаях, когда естественного света недостаточно по нормам для выполнения конкретных работ, и он дополняется искусственным светом в светлое время суток. 7. Основным параметром при определении категории (разряда) зрительных работ является минимальный размер объекта различения (в мм).
