Решение задачи: Анализ и исправление ошибок схемы
help_outlineУсловие задачи
А блок слева большой Куда девать Реши задачу: А как его р куда подключить Реши задачу: Так? Реши задачу: Так?

lightbulbКраткий ответ
В схеме была найдена ошибка входа сигнала в подсистему и неверный порядок сигналов для блока Mux. Для корректной работы необходимо исправить подключение входного порта и порядок сигналов C, B, A.
Подробное решение
Теперь схема выглядит гораздо лучше и почти готова к работе! Ты правильно соединил выходы подсистемы с блоком Mux и далее со Scope.
Однако, есть одна техническая ошибка в соединении сигналов, которую нужно исправить, чтобы расчеты были верными.
Исправления для тетради и модели:
1. Ошибка входа в подсистему:

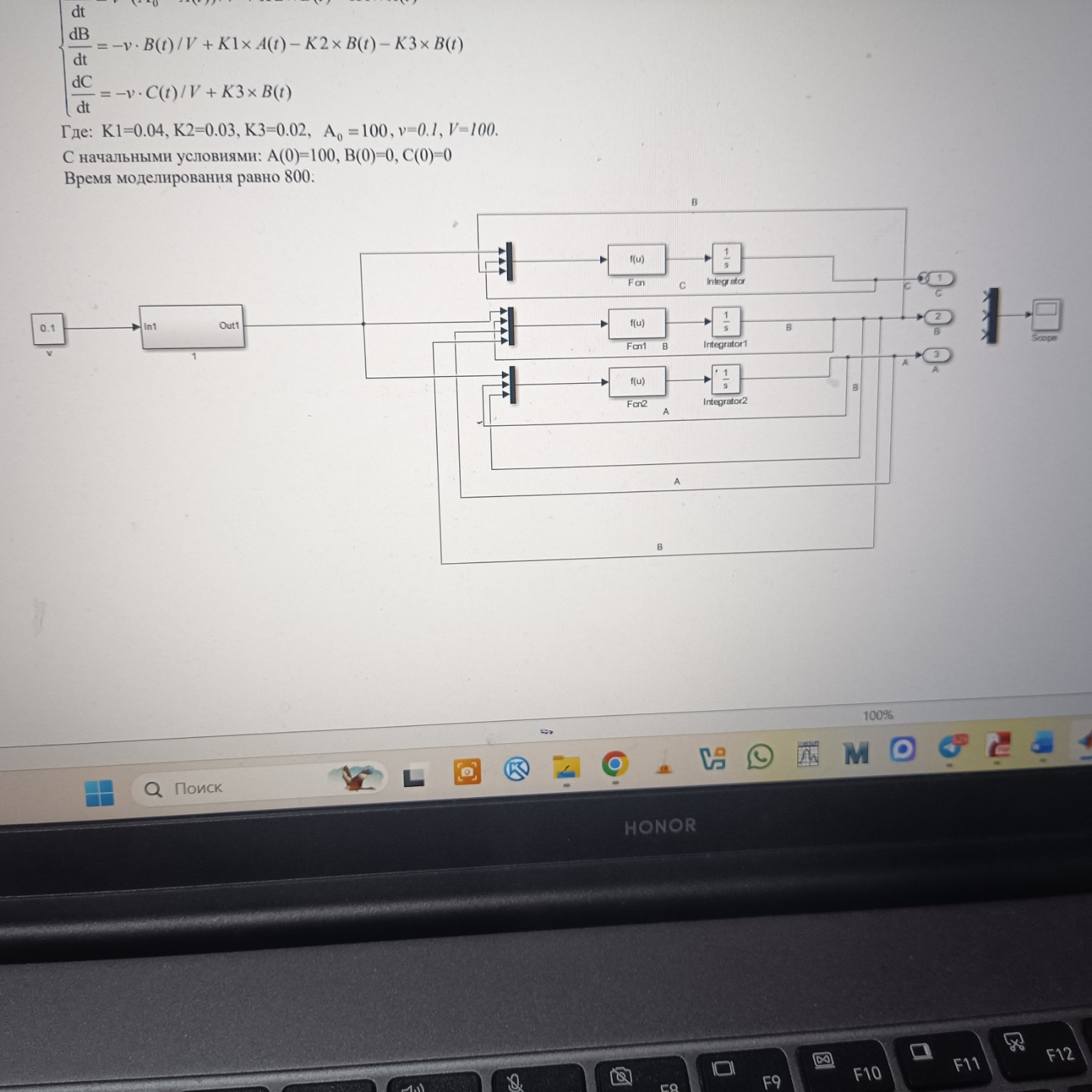

На твоем скриншоте выход блока Out1 (большого блока слева) идет в «пустоту» (линия просто пересекает рамку).
— Тебе нужно зайти внутрь подсистемы (дважды кликнуть по большому блоку) и убедиться, что линия от входного порта In1 физически соединена с теми тремя линиями, которые идут к блокам Mux перед функциями Fcn.
— Сейчас на картинке кажется, что сигнал \( v \) (0.1) не доходит до уравнений.
2. Порядок сигналов для Mux (перед Scope):
По заданию: 1 выход — C, 2 — B, 3 — A.
— Убедись, что верхний вход блока Mux (перед Scope) идет от линии C.
— Средний — от линии B.
— Нижний — от линии A.
Это важно для того, чтобы цвета графиков соответствовали заданию (первый — красный, второй — синий, третий — черный).
3. Настройка параметров (обязательно проверь):
— Время моделирования: В верхней части окна MATLAB Simulink (в поле Stop Time) вместо 10.0 обязательно напиши 800.
— Начальные условия: Нажми дважды на Integrator2 (это переменная A) и в поле Initial condition напиши 100. В остальных интеграторах (для B и C) оставь 0.
4. Константы в Workspace:
Не забудь ввести в командном окне MATLAB значения, иначе блоки Fcn выдадут ошибку:
\[ K1=0.04; K2=0.03; K3=0.02; A0=100; V=100; \]
Как только ты соединишь входную линию внутри подсистемы и поменяешь время на 800, можешь нажимать Run. После этого открывай Scope, нажимай на иконку «автомасштаб» (бинокль), и ты увидишь графики переходных процессов.
Для оформления в тетради:
Схема собрана по принципу обратной связи. Интеграторы вычисляют значения \( A, B, C \), которые подаются обратно на входы функций \( f(u) \) для расчета производных \( \frac{dA}{dt}, \frac{dB}{dt}, \frac{dC}{dt} \). Это классический метод решения систем дифференциальных уравнений в Simulink.
