Решение: Ошибка 'Error in port widths or dimensions' в Simulink (Mux и Fcn)

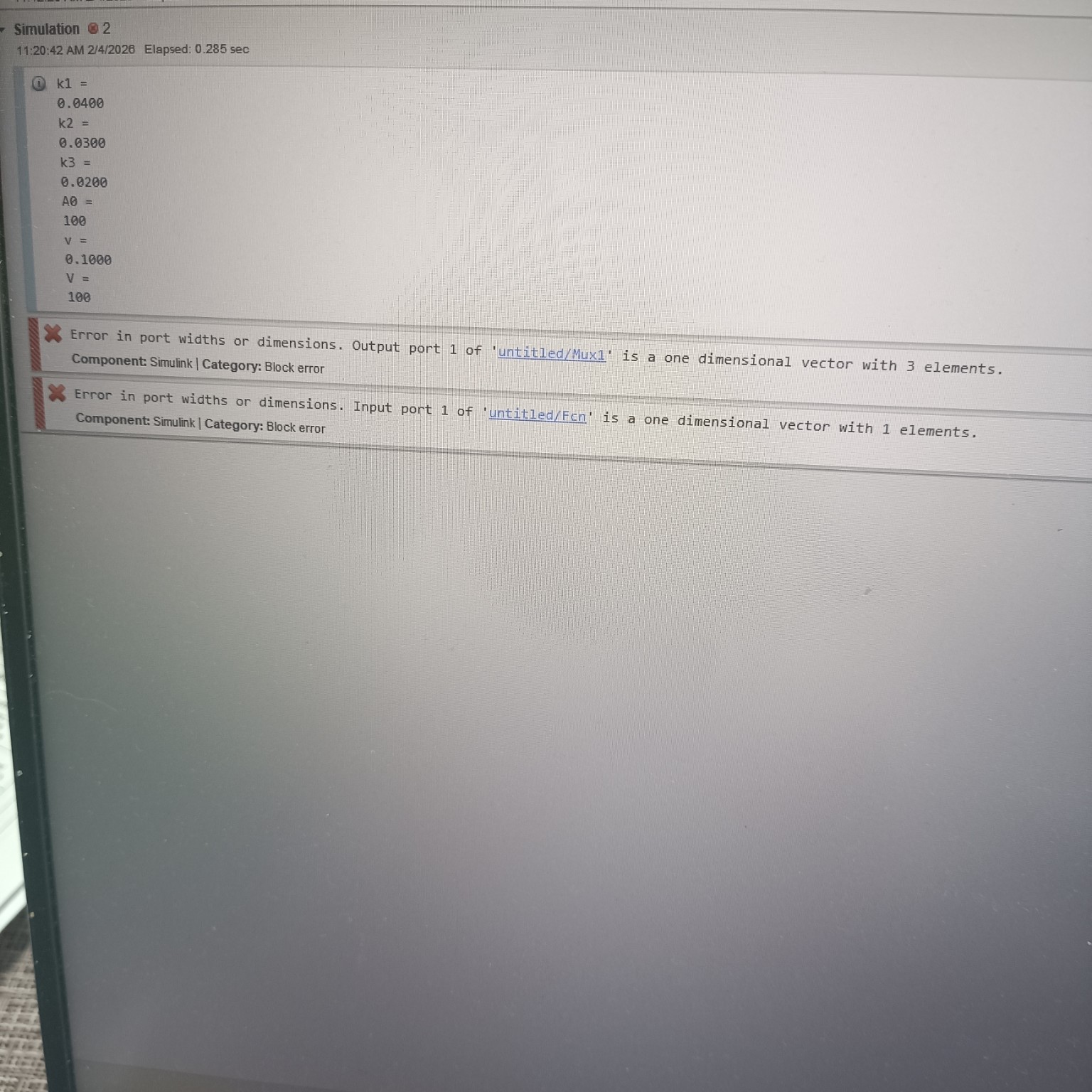

Эта ошибка "Error in port widths or dimensions" означает, что блок **Fcn** ожидает на вход один сигнал, а получает от блока **Mux** вектор из трех сигналов. Это происходит потому, что по умолчанию блок **Fcn** может быть не настроен на работу с вектором, или в его настройках есть несоответствие. Вот как это исправить, чтобы все заработало: 1. Проверьте настройки блоков Fcn Дважды щелкните на каждый блок **Fcn** (Fcn, Fcn1, Fcn2) и убедитесь, что в поле "Expression" (Выражение) вы используете \( u(1) \), \( u(2) \) и так далее. Например, для верхнего блока: \( (-u(1) \cdot u(2)) / V + K3 \cdot u(3) \). Использование буквы \( u \) с индексом в скобках автоматически говорит Simulink, что на вход приходит вектор (массив) из нескольких элементов. 2. Проверьте блок Mux Ошибка указывает на **Mux1**. Убедитесь, что количество входов в блоке Mux (Number of inputs) строго соответствует количеству переменных, которые вы используете в формуле блока Fcn. Если в формуле есть \( u(1), u(2), u(3) \), то у Mux должно быть ровно 3 входа. Если вы добавили \( A_0 \) как четвертый сигнал (как мы обсуждали ранее для нижнего блока), то у нижнего Mux должно быть 4 входа, а в формуле должно появиться \( u(4) \). 3. Почему возникает ошибка "Input port 1 of Fcn is a one dimensional vector with 1 elements" Это самая важная часть. Simulink иногда "думает", что блок Fcn должен принимать только одно число. Чтобы это вылечить: Зайдите в настройки блока **Fcn**. Убедитесь, что там нет галочек или параметров, ограничивающих размерность (обычно в стандартном блоке Fcn их нет, он понимает векторы сам, если написаны индексы \( u(i) \)). Проверьте, не перепутали ли вы блок **Fcn** с блоком **MATLAB Function**. Если вы используете **MATLAB Function** (квадратный блок), там нужно внутри кода прописывать размерности. Но на ваших фото обычные блоки **Fcn** (скругленные), они должны работать с \( u(1), u(2) \). 4. Порядок действий для исправления: 1. Откройте нижний блок **Fcn2**. 2. Проверьте формулу. Она должна быть: \[ (u(1) \cdot (u(4) - u(2))) / V + K2 \cdot u(3) - K1 \cdot u(2) \] 3. Посмотрите на **Mux**, который стоит перед ним. Нажмите на него дважды и установите "Number of inputs" равным 4. 4. Убедитесь, что в этот Mux воткнуты 4 линии: от \( v \), от \( A \), от \( B \) и от \( A_0 \) (из большого блока). Если ошибка сохраняется для верхнего блока **Fcn** (где 3 входа): 1. Проверьте, что в Mux перед ним стоит "Number of inputs" = 3. 2. Проверьте формулу: \( (-u(1) \cdot u(2)) / V + K3 \cdot u(3) \). Как только индексы в формуле \( u(1), u(2)... \) совпадут с количеством входов в Mux, ошибка исчезнет.
