Решение ошибки размерности в блоке Fcn Simulink

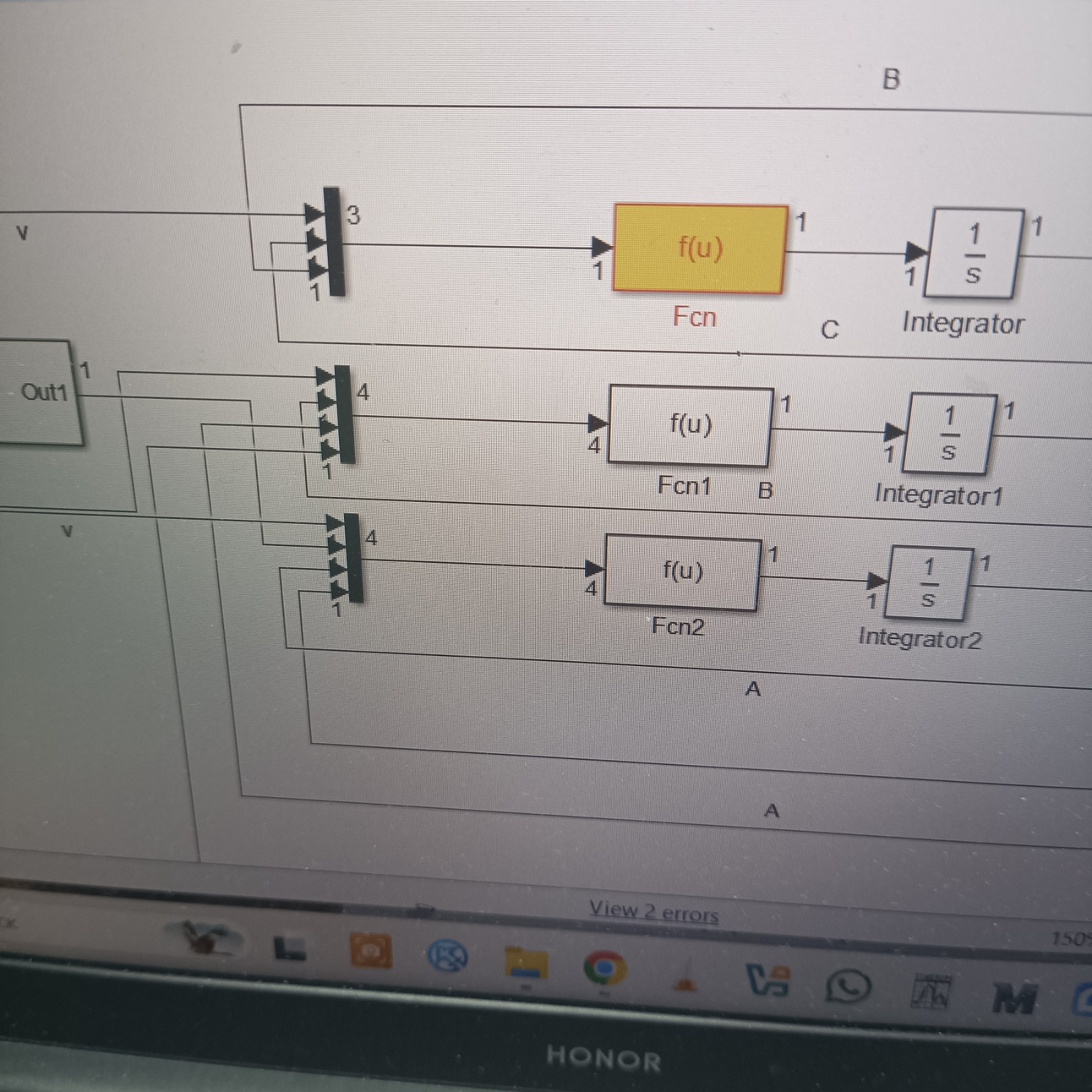

На фото видно, что блок **Fcn** подсвечен оранжевым. Это подтверждает, что ошибка именно в нем. Судя по цифре «3» на блоке Mux перед ним и цифре «1» на входе самого Fcn, возник конфликт размерностей. Чтобы исправить это и убрать ошибку, сделайте следующее: 1. Исправление блока Fcn (верхний) Дважды щелкните на оранжевый блок **Fcn**. В поле **Expression** у вас, скорее всего, написана формула, которая не использует индексы массива \( u \). Для этого блока (который считает \( \frac{dC}{dt} \)) формула должна быть строго такой: \[ (-u(1) \cdot u(2)) / V + K3 \cdot u(3) \] Где: \( u(1) \) — это сигнал \( v \) (первый вход Mux); \( u(2) \) — это сигнал \( C \) (второй вход Mux); \( u(3) \) — это сигнал \( B \) (третий вход Mux). Если вы напишете просто буквы без \( u(i) \), Simulink будет думать, что на вход должно приходить одно число, а не три, и выдаст ту самую ошибку. 2. Исправление блока Fcn1 (средний) Проверьте средний блок. У него на входе Mux с 4 входами. Формула для \( \frac{dB}{dt} \) должна быть: \[ (-u(1) \cdot u(2)) / V + K1 \cdot u(3) - K2 \cdot u(2) - K3 \cdot u(2) \] (Убедитесь, что индексы \( u(1)...u(4) \) соответствуют порядку проводов в Mux). 3. Исправление блока Fcn2 (нижний) Для нижнего блока (расчет \( \frac{dA}{dt} \)) при 4-х входах Mux формула: \[ (u(1) \cdot (u(4) - u(2))) / V + K2 \cdot u(3) - K1 \cdot u(2) \] Где \( u(4) \) — это сигнал \( A_0 \), приходящий из вашей подсистемы. Почему это важно для тетради: В Simulink блок **Fcn** воспринимает входной вектор как массив \( u \). Если в Mux входит несколько линий, то обращаться к ним внутри формулы можно только через \( u(1), u(2), \dots, u(n) \). Что сделать сейчас: 1. Зайдите в каждый блок **Fcn**. 2. Перепишите формулы, используя \( u(1), u(2) \) и т.д., как показано выше. 3. Нажмите кнопку **Run**. Оранжевый цвет исчезнет, и модель запустится.
