Поперечная сила в сечении z=2м: Решение задачи

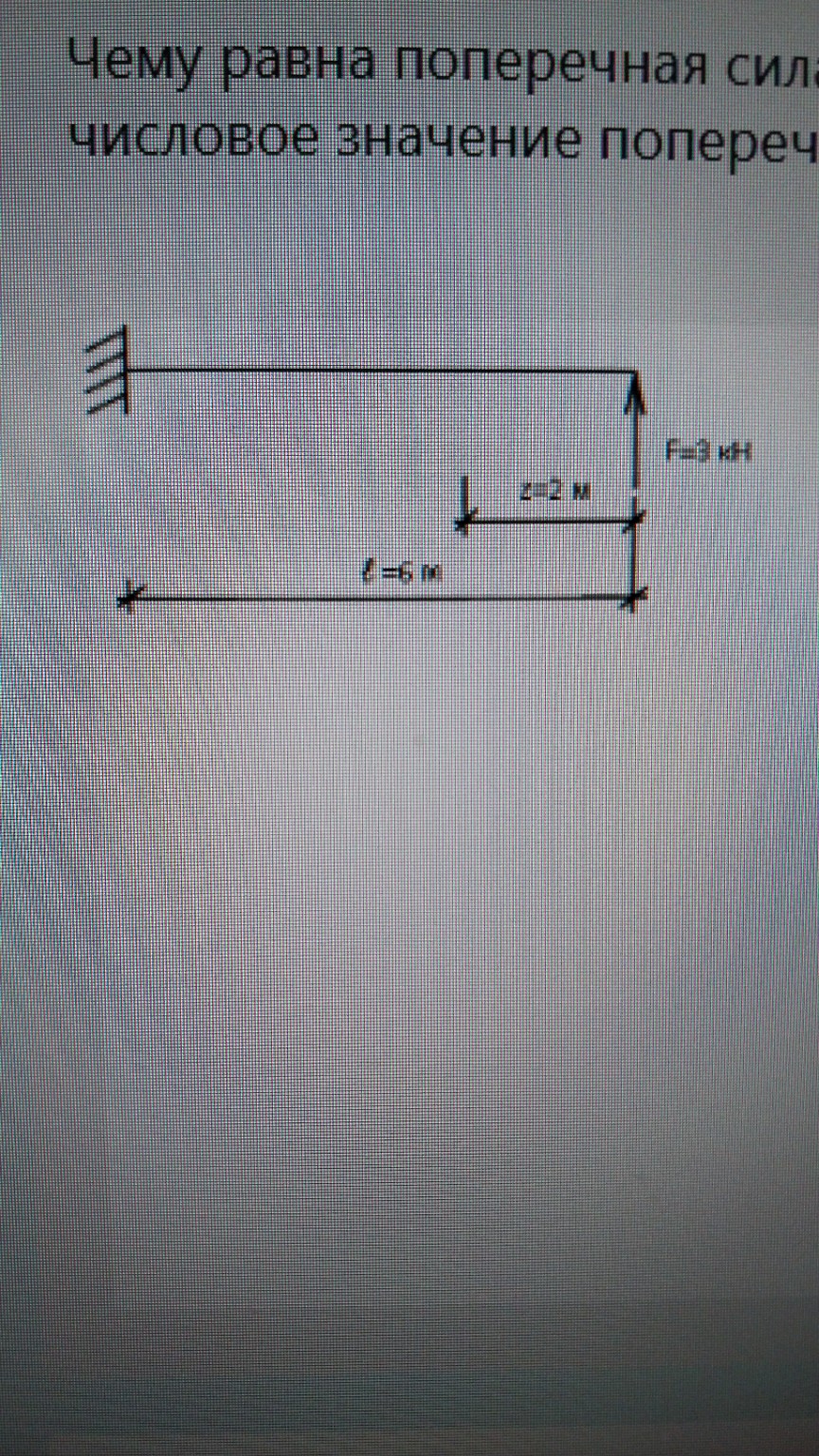

Задача Дано: \( F = 3 \text{ кН} \) (сила направлена вверх) \( L = 6 \text{ м} \) \( z = 2 \text{ м} \) (координата сечения от правого конца) Найти: \( Q_y \) — поперечная сила в сечении \( z \). Решение: 1. Используем метод сечений. Рассечем балку в точке \( z = 2 \text{ м} \) и рассмотрим равновесие правой (отсеченной) части. Это позволяет не вычислять реакции в заделке. 2. На правую отсеченную часть действует только одна внешняя сила \( F = 3 \text{ кН} \), направленная вверх. 3. Согласно правилу знаков для поперечных сил: - Если внешняя сила, действующая на отсеченную часть справа от сечения, направлена вверх, она стремится повернуть эту часть против часовой стрелки относительно сечения. - В отечественной школе сопротивления материалов такая сила (справа вверх) дает отрицательное значение поперечной силы: \( Q_y = -F \). 4. Вычисляем значение: \[ Q_y = -3 \text{ кН} \] Если в поле ответа требуется ввести только числовое значение (величину), то вводится модуль силы. Однако, исходя из строгих правил знаков, значение равно -3. Если система не принимает отрицательные числа, следует ввести 3. Ответ: -3
