Решение задачи по черчению: Виды, разрезы и сечения деталей №5 и №6

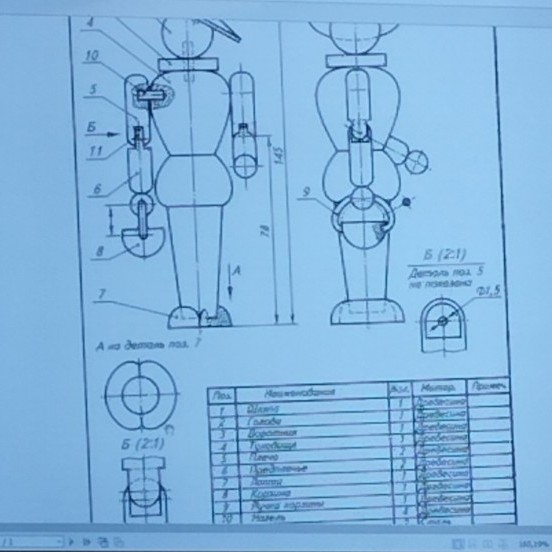

Для выполнения чертежа деталей №5 (Плечо) и №6 (Предплечье) в школьной тетради, необходимо использовать следующие изображения, исходя из правил ГОСТ и анализа сборочного чертежа: Для детали №5 (Плечо): 1. Главный вид с местным разрезом: На главном виде деталь располагается вертикально. В верхней части выполняется местный разрез, чтобы показать глухое цилиндрическое отверстие под нагель (поз. 10), которым рука крепится к туловищу. 2. Вид снизу: Необходим для того, чтобы показать форму и ширину паза (вилки), в который вставляется следующая деталь. На этом виде будет видна П-образная прорезь. 3. Сечение (вынесенное): Рекомендуется выполнить горизонтальное сечение в средней части детали. Оно будет иметь форму круга, что подтверждает цилиндрическую форму плеча. Для детали №6 (Предплечье): 1. Главный вид: Изображается вертикально. Верхняя часть детали имеет скругление (шип) с отверстием под соединительную ось. 2. Фронтальный разрез: Совмещается с главным видом. Он необходим для того, чтобы показать сквозное отверстие диаметром \( 1,5 \text{ мм} \) (согласно выносному элементу Б) для оси поз. 11. 3. Вид сверху: Показывает скругление верхней части и центровку отверстия относительно оси детали. Общие рекомендации для оформления в тетради: - Линии штриховки: Так как детали изготовлены из древесины, на разрезах и сечениях используется штриховка под углом \( 45^{\circ} \). Расстояние между линиями штриховки должно быть одинаковым (около \( 2-3 \text{ мм} \)). - Обозначение: Если сечение вынесенное, оно обозначается буквами, например \( А-А \). Если разрез проходит по плоскости симметрии детали, он не обозначается. - Размеры: Не забудьте проставить габаритные размеры (высоту и диаметр), а также размер отверстия \( \varnothing 1,5 \). Расчет высоты деталей для чертежа: Если общая длина руки от плеча до кисти составляет \( 145 - 78 = 67 \text{ мм} \), то при выполнении чертежа в масштабе \( 2:1 \) (как на узле Б), размеры на бумаге следует увеличить в два раза: \[ L_{чертежа} = 67 \times 2 = 134 \text{ мм} \] Это позволит четко и аккуратно отобразить все внутренние элементы (отверстия и пазы).
