Как соединить блоки в схеме? Решение задачи

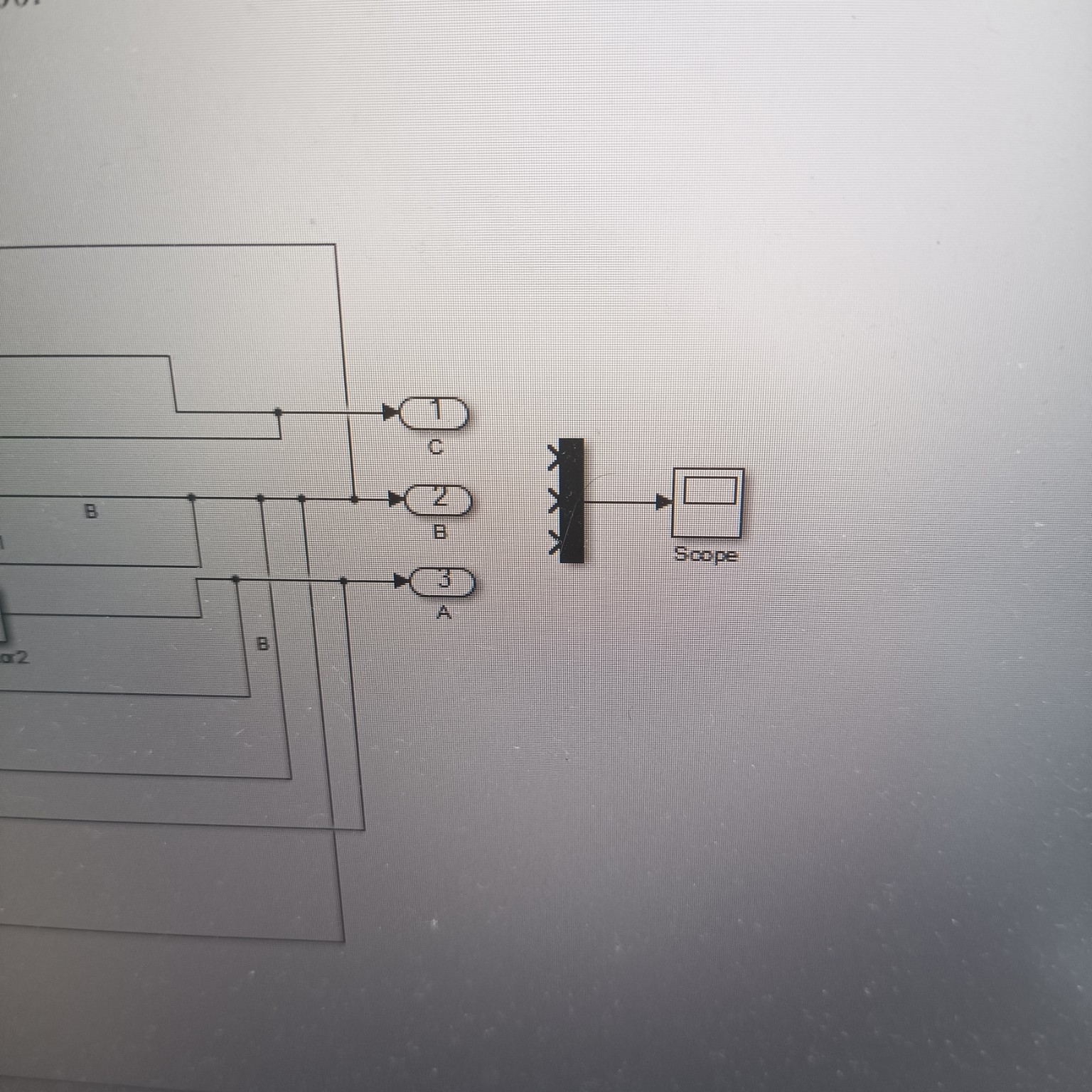

Для того чтобы правильно соединить "большой блок" (подсистему) и завершить схему, следуйте инструкции ниже. Этот блок в вашей схеме является подсистемой, которая должна передавать значение \( A_0 \) внутрь модели. 1. Соединение входа подсистемы На вашей фотографии слева виден блок Constant со значением 0.1 (это \( v \)). Линия от этого блока уже идет на вход In1 "большого блока". Это верно. Внутри этого блока (если в него зайти дважды щелкнув) должен стоять выходной порт (Outport), который передает значение \( A_0 \) наружу. 2. Соединение выхода подсистемы Выход Out1 "большого блока" — это сигнал \( A_0 \). Его нужно соединить со свободным входом нижнего сумматора (Mux), который стоит перед блоком Fcn2. Согласно уравнению для \( \frac{dA}{dt} \), значение \( A_0 \) используется именно там. На нижнем Mux сейчас 4 входа. Соедините Out1 со вторым входом этого Mux (сверху вниз). 3. Соединение с блоком Scope (правая часть схемы) Чтобы увидеть графики всех трех концентраций на одном полотне, как требует задание: Выход порта 1 (сигнал C) соедините с первым (верхним) входом блока Mux, который стоит перед Scope. Выход порта 2 (сигнал B) соедините со вторым (средним) входом этого Mux. Выход порта 3 (сигнал A) соедините с третьим (нижним) входом этого Mux. Выход этого Mux соедините со входом блока Scope. 4. Создание "маски" подсистемы (Mask) Чтобы выполнить требование задания по созданию маски для задания \( v \) и \( A_0 \): Нажмите правой кнопкой мыши на "большой блок". Выберите Mask -> Create Mask. В появившемся окне на вкладке Parameters & Dialog добавьте два поля типа Edit. Для первого поля в строке Prompt напишите "Введите v", а в строке Name (Variable) укажите \( v \). Для второго поля в строке Prompt напишите "Введите A0", а в строке Name (Variable) укажите \( A_0 \). Теперь при двойном клике на этот блок вы сможете вводить значения прямо в нем. 5. Итоговые формулы для блоков Fcn (с учетом \( A_0 \)) Проверьте, чтобы в блоке Fcn2 (нижний) формула выглядела так: \[ f(u) = (u(1) \cdot (u(4) - u(2))) / V + K2 \cdot u(3) - K1 \cdot u(2) \] Где \( u(4) \) — это как раз сигнал \( A_0 \), пришедший из вашей подсистемы на 4-й вход Mux. После этих соединений ваша схема будет полностью соответствовать системе уравнений: \[ \frac{dA}{dt} = \frac{v \cdot (A_0 - A)}{V} + K2 \cdot B - K1 \cdot A \] \[ \frac{dB}{dt} = \frac{-v \cdot B}{V} + K1 \cdot A - K2 \cdot B - K3 \cdot B \] \[ \frac{dC}{dt} = \frac{-v \cdot C}{V} + K3 \cdot B \]
