Как соединить блоки Simulink: Решение задачи

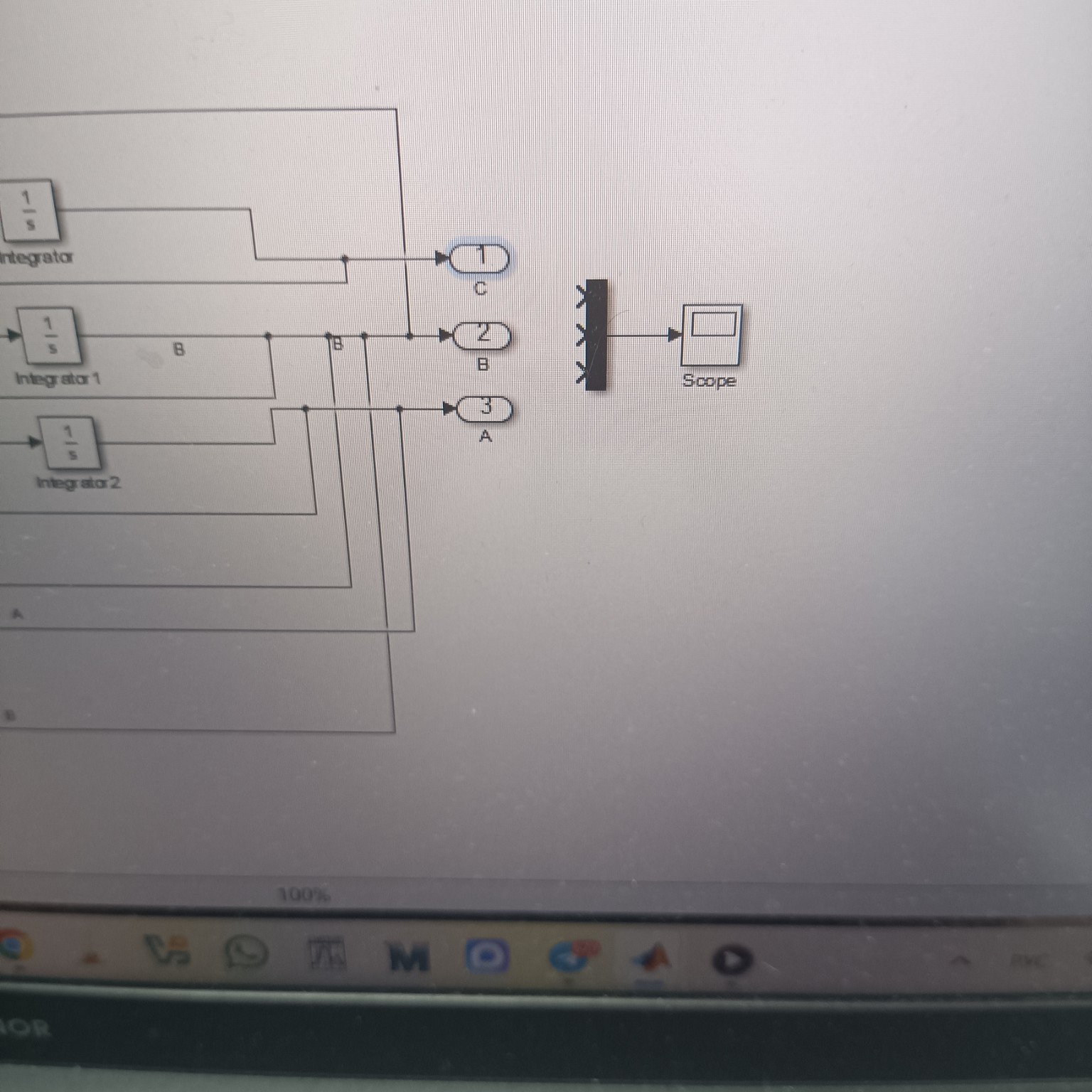

На вашей фотографии выходные порты — это овальные блоки с цифрами 1, 2 и 3, расположенные справа от интеграторов. 1. Где находится выход порта 1: Это самый верхний овальный блок с цифрой 1 и подписью C. Он уже соединен с линией, идущей от первого интегратора. 2. Как соединить с Mux и Scope: Чтобы сигналы попали на график (в блок Scope), вам нужно сделать ответвления от линий, которые входят в эти овальные порты: От линии, идущей в порт 1 (C), проведите линию к первому (верхнему) входу черного вертикального прямоугольника (блока Mux). От линии, идущей в порт 2 (B), проведите линию ко второму (среднему) входу блока Mux. От линии, идущей в порт 3 (A), проведите линию к третьему (нижнему) входу блока Mux. 3. Важное замечание для тетради: Выходные порты (Outport) в Simulink используются для того, чтобы передавать сигналы из подсистемы на верхний уровень модели. В данной задаче они служат для вывода значений концентраций \( C \), \( B \) и \( A \). Порядок сигналов для Scope согласно заданию: Верхний вход Mux (1-й график) — сигнал \( C \) (красный цвет). Средний вход Mux (2-й график) — сигнал \( B \) (синий цвет). Нижний вход Mux (3-й график) — сигнал \( A \) (черный цвет). После того как вы соедините все три входа Mux, его выход (справа) соедините с блоком Scope. Теперь при запуске моделирования (кнопка Run) на одном экране Scope появятся сразу три кривые.
