Что означает символ песочные часы на плане водоснабжения и водоотведения?

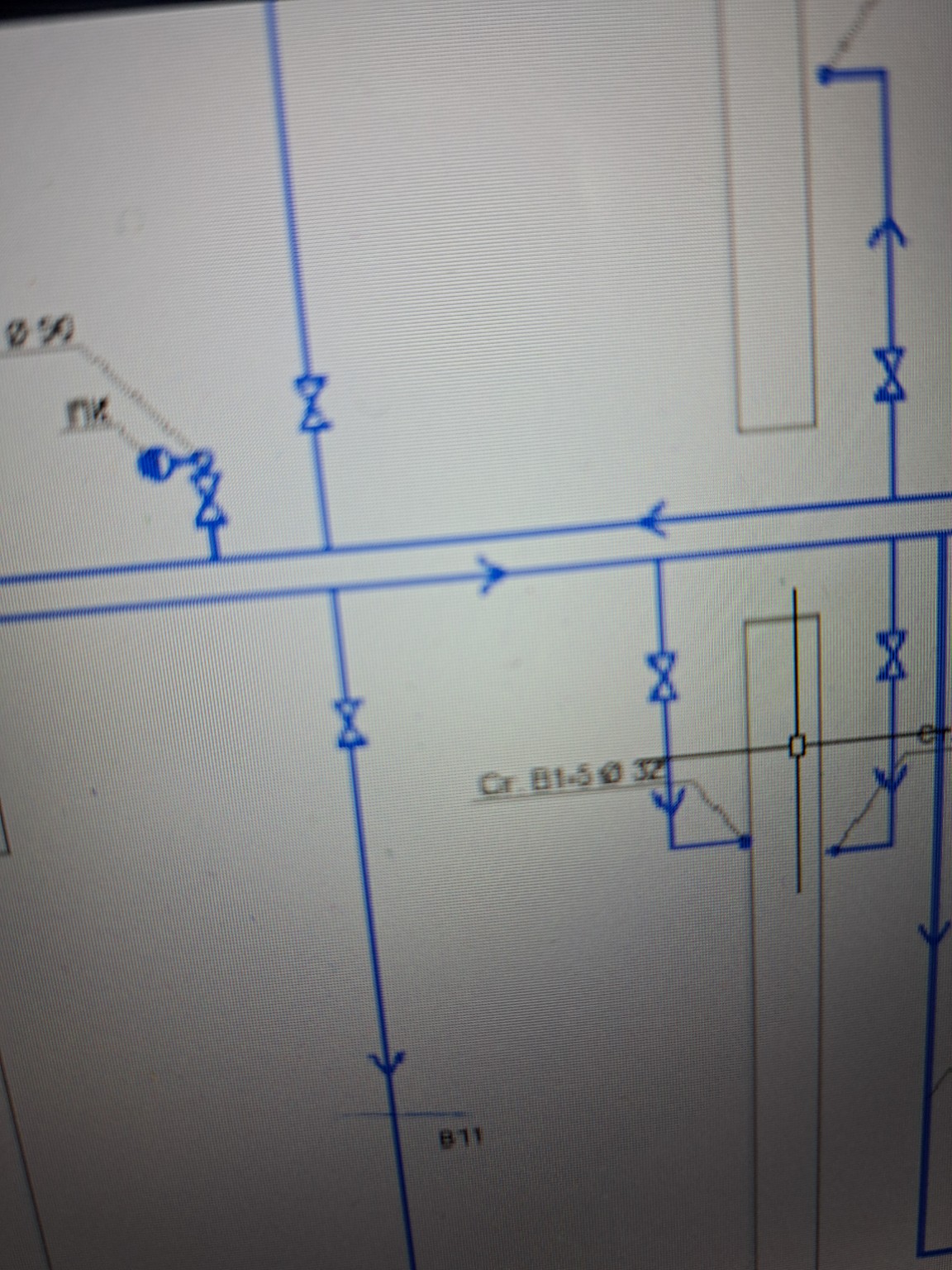

На представленном фрагменте чертежа системы водоснабжения (марка В1) символ, напоминающий «песочные часы», является стандартным условным обозначением запорной арматуры. Согласно ГОСТ 21.205-2016 «СПДС. Условные обозначения элементов санитарно-технических систем», данный символ обозначает: Вентиль (клапан запорный) или задвижку. Разберем подробнее элементы на схеме для записи в тетрадь: 1. Назначение символа: Этот значок указывает на место установки устройства, которое позволяет перекрывать поток воды в трубопроводе. Это необходимо для проведения ремонтных работ или отключения отдельных участков сети (например, стояков или подводок к оборудованию). 2. Контекст на чертеже: — Рядом с надписью «ПК» (Пожарный Кран) и диаметром \( \varnothing 50 \) мы видим такой символ. Это запорный клапан пожарного крана. — На вертикальных линиях (стояках), например, у надписи «Ст. В1-5 \( \varnothing 32 \)», эти символы обозначают запорные вентили на ответвлениях или в основании стояков. 3. Дополнительные обозначения: — Линии со стрелками показывают направление движения воды. — Буквенно-цифровой индекс «В1» обозначает сеть хозяйственно-питьевого водопровода. — Знак \( \varnothing \) с числом (например, 32 или 50) указывает на наружный диаметр трубы в миллиметрах. Вывод: «Песочные часы» на схеме — это графическое изображение запорного вентиля (крана), предназначенного для управления потоком воды в системе.
