Решение: Реле Давления PS-70-20. Определение и Регулировка

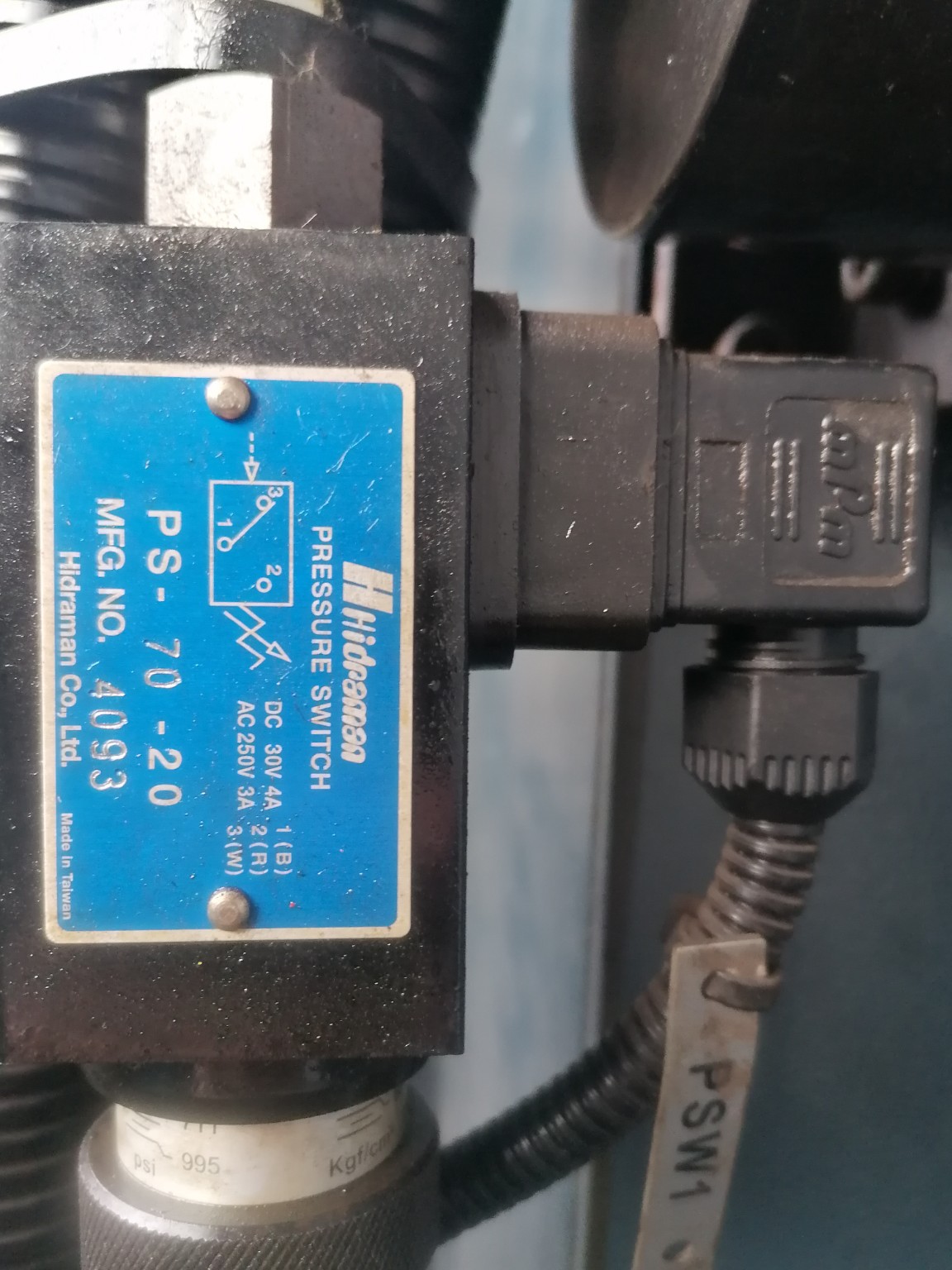

На фотографии изображено реле давления (Pressure Switch) модели PS-70-20 от производителя Hidraman. Это электромеханическое устройство, которое замыкает или размыкает электрическую цепь при достижении определенного уровня давления в гидравлической или пневматической системе. Основные характеристики с шильдика: 1. Модель: PS-70-20. 2. Электрические параметры: постоянный ток (DC) до \(30 \text{ В}\), \(4 \text{ А}\); переменный ток (AC) до \(250 \text{ В}\), \(3 \text{ А}\). 3. Схема подключения: на корпусе нарисована схема перекидного контакта. Контакт 1 — общий, контакт 2 — нормально закрытый (NC), контакт 3 — нормально открытый (NO). Инструкция по регулировке: Регулировка данного датчика осуществляется с помощью вращения нижней части корпуса (поворотной муфты с нанесенной шкалой), которая видна в нижней части снимка. 1. Ослабление фиксации: Если на регулировочном кольце есть стопорный винт (обычно под шестигранник), его нужно слегка ослабить. 2. Настройка порога срабатывания: — Для увеличения давления срабатывания нужно вращать регулировочную муфту так, чтобы значения на шкале увеличивались. — Для уменьшения давления срабатывания муфту вращают в противоположную сторону. 3. Контроль по шкале: На нижней части датчика видна шкала в единицах \( \text{psi} \) (фунты на квадратный дюйм) и \( \text{kgf/cm}^2 \) (килограмм-сила на квадратный сантиметр). Соотношение между ними примерно следующее: \[ 1 \text{ kgf/cm}^2 \approx 14.22 \text{ psi} \] 4. Фиксация: После установки нужного значения по шкале затяните стопорный винт (если он предусмотрен конструкцией). Важно: Точную настройку рекомендуется проводить при работающей системе, контролируя момент срабатывания по манометру, установленному в этой же линии, так как шкала на самом датчике является ориентировочной. При работе с электрооборудованием соблюдайте технику безопасности.
