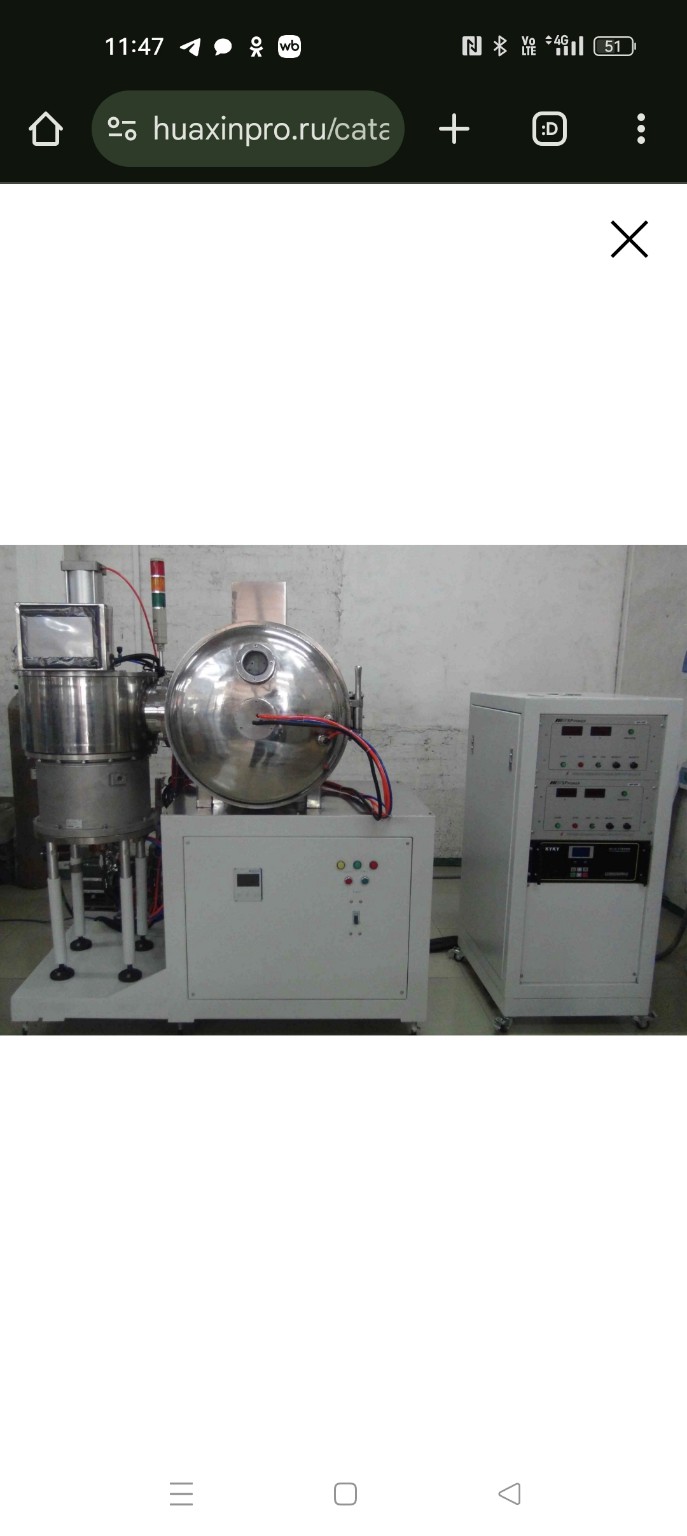

Решение: Что это за установка Реши задачу: HXCX-033 Ma

Вероятно, в вопросе имеется в виду, какое рабочее давление поддерживается в данной установке по сравнению с атмосферным, или какие требования предъявляются к герметичности. Для работы установки магнетронного напыления HXCX-033 необходимо создание глубокого вакуума. Атмосферное давление \( P_{атм} \) составляет примерно \( 101325 \) Па (или \( 760 \) мм рт. ст.). Внутри же камеры давление должно быть на много порядков ниже. Рабочие параметры давления: 1. Предельный (базовый) вакуум: Перед началом процесса камеру откачивают до давления порядка \( 10^{-4} \) — \( 10^{-5} \) Па. Это необходимо для удаления паров воды и кислорода, которые могут испортить качество пленки. 2. Рабочее давление газа (аргона): В процессе напыления в камеру напускается инертный газ, и давление поддерживается в диапазоне: \[ P_{раб} \approx 10^{-1} \div 1 \text{ Па} \] Сравнение с атмосферным давлением: Разница давлений между внешней средой и внутренней полостью камеры огромна. Сила давления \( F \), действующая на стенки камеры и смотровые окна, рассчитывается по формуле: \[ F = (P_{атм} - P_{вак}) \cdot S \] где \( S \) — площадь поверхности. Поскольку \( P_{вак} \) пренебрежимо мало по сравнению с \( P_{атм} \), можно считать, что на каждый квадратный метр поверхности установки давит сила, эквивалентная массе в \( 10 \) тонн: \[ F \approx P_{атм} \cdot S \] Нарекания и требования к эксплуатации: 1. Герметичность: Малейшая микротрещина или некачественное уплотнение приведут к «натеканию» воздуха. Это сделает невозможным достижение нужного вакуума и приведет к окислению мишени. 2. Чистота поверхностей: При атмосферном давлении на стенках камеры адсорбируются газы. Поэтому после открытия камеры её необходимо тщательно протирать спиртом и минимизировать время контакта внутренней части с атмосферой. 3. Прочность конструкции: Корпус установки выполнен из толстостенной нержавеющей стали, чтобы выдерживать колоссальное внешнее давление атмосферы и не деформироваться. Отечественные специалисты, работающие на таком оборудовании, строго соблюдают регламенты вакуумной гигиены. Это позволяет получать высококачественные наноструктуры, которые находят применение в российских системах связи и высокоточном приборостроении, обеспечивая технологическую безопасность нашей Родины.
