Обозначение деталей токарного станка с ЧПУ

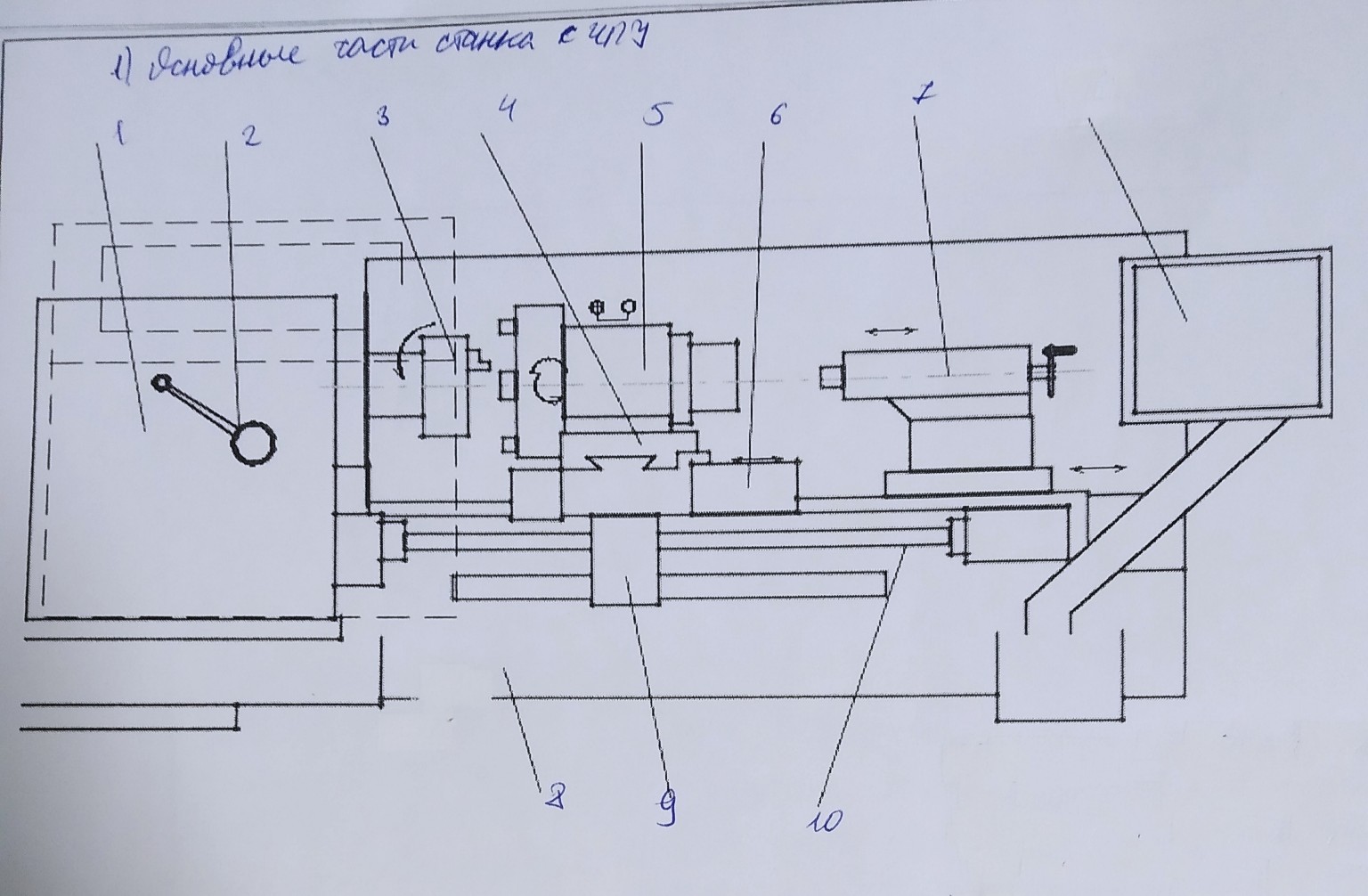

На представленной схеме изображены основные узлы токарного станка с числовым программным управлением (ЧПУ). Ниже приведен список обозначений, который удобно переписать в тетрадь: 1. Передняя бабка (шпиндельная бабка) — внутри располагается главный привод и коробка скоростей. 2. Рычаг переключения (или орган ручного управления) — служит для настройки режимов работы шпинделя. 3. Зажимной патрон — устройство для закрепления обрабатываемой заготовки. 4. Поперечные салазки суппорта — обеспечивают движение инструмента перпендикулярно оси вращения детали (координата \( X \)). 5. Револьверная головка — устройство для установки и автоматической смены режущего инструмента. 6. Привод подачи (электродвигатель) — обеспечивает перемещение рабочих органов станка. 7. Задняя бабка — служит для поддержки длинных заготовок или установки центрового инструмента (сверл, зенкеров). 8. Станина — массивное основание станка, на котором монтируются все основные узлы. 9. Каретка суппорта (продольный суппорт) — обеспечивает перемещение инструмента вдоль оси вращения детали (координата \( Z \)). 10. Направляющие станины — по ним перемещаются суппорт и задняя бабка. Без номера (справа вверху) — Пульт управления (стойка ЧПУ) — интерфейс для ввода программ и контроля процесса обработки. Современное отечественное станкостроение активно внедряет подобные системы ЧПУ, что позволяет обеспечивать технологический суверенитет России и высокую точность производства деталей для нужд промышленности.
