Решение: Анализ поверхностей детали №9 с указанием шероховатости
help_outlineУсловие задачи

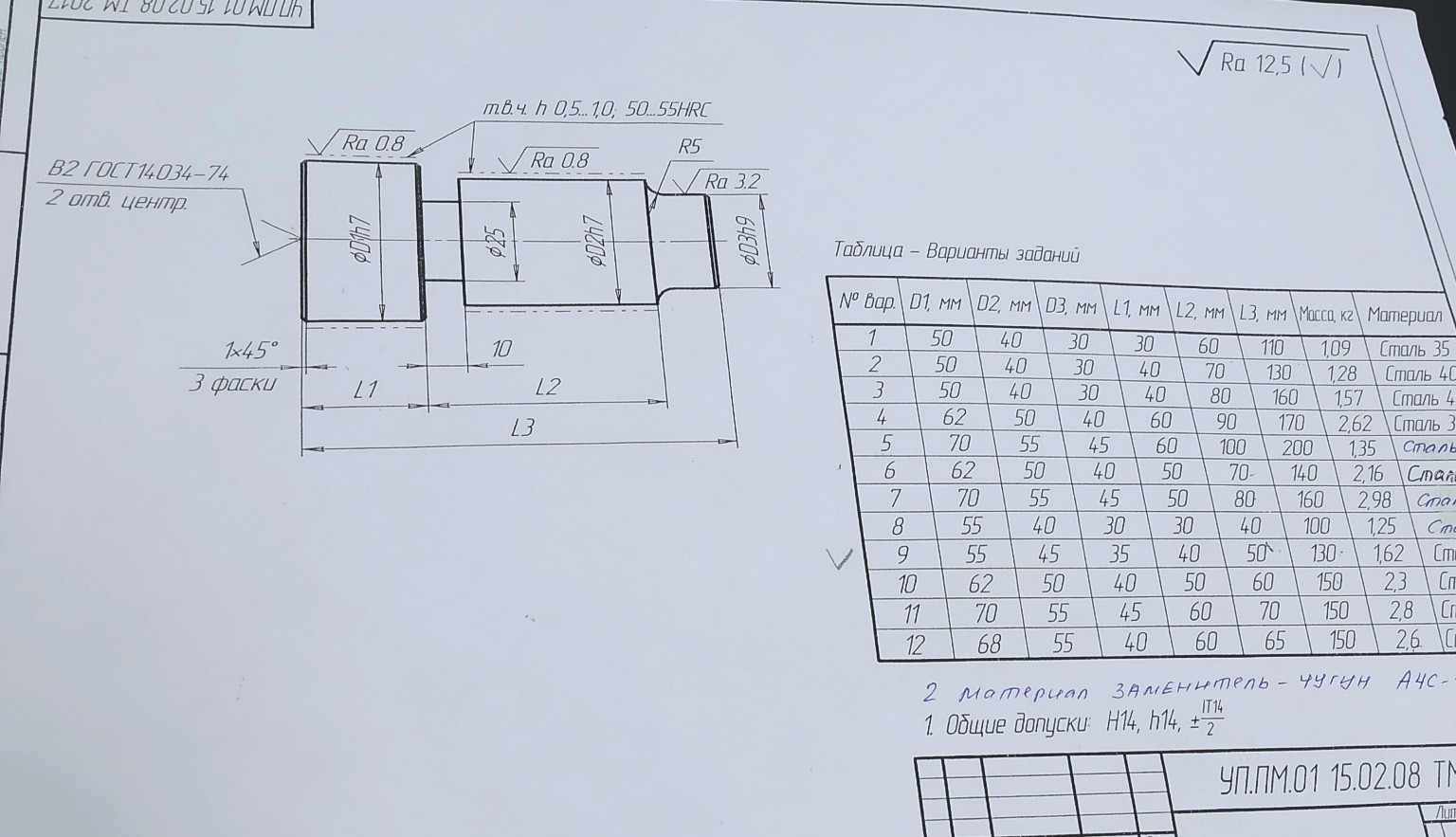

Детали подлежат следующие поверхности: какие? Описать каждую поверхность с шероховатостью
lightbulbКраткий ответ
Деталь №9 имеет две наружные цилиндрические поверхности диаметрами 55 мм и 45 мм, обе с шероховатостью Ra 0,8 мкм и подлежат закалке ТВЧ.
Подробное решение
На основании представленного чертежа (вариант №9) проведем анализ поверхностей детали, подлежащих обработке, с указанием их параметров шероховатости.
Согласно чертежу, обработке подлежат следующие поверхности:
1. Наружная цилиндрическая поверхность диаметром \( D1 \).
Для варианта №9 \( D1 = 55 \) мм. Допуск выполнен по \( h7 \).
Шероховатость данной поверхности составляет \( Ra = 0,8 \) мкм.
Дополнительное требование: поверхность подлежит термообработке (т.в.ч.) на глубину \( h = 0,5...1,0 \) мм до твердости \( 50...55 HRC \).
2. Наружная цилиндрическая поверхность диаметром \( D2 \).
Для варианта №9 \( D2 = 45 \) мм. Допуск выполнен по \( h7 \).
Шероховатость данной поверхности составляет \( Ra = 0,8 \) мкм.
Эта поверхность также подлежит закалке т.в.ч. согласно техническим указаниям на чертеже.
3. Наружная цилиндрическая поверхность диаметром \( D3 \).
Для варианта №9 \( D3 = 35 \) мм. Допуск выполнен по \( h9 \).
Шероховатость данной поверхности составляет \( Ra = 3,2 \) мкм.
4. Торцевые поверхности и проточка диаметром \( 25 \) мм.
Для этих поверхностей на чертеже не указаны индивидуальные значения шероховатости в местах обработки. Следовательно, они обрабатываются согласно общему указанию в правом верхнем углу чертежа:
Шероховатость составляет \( Ra = 12,5 \) мкм.
5. Фаски \( 1 \times 45^{\circ} \).
На детали предусмотрено 3 фаски. Их шероховатость также принимается равной общему значению для детали:
Шероховатость \( Ra = 12,5 \) мкм.
6. Центровые отверстия.
Выполняются согласно ГОСТ 14034-74 (форма B2). Предназначены для установки детали в центрах при токарной и шлифовальной обработке.
7. Галтель (скругление) радиусом \( R5 \).
Переход между поверхностями \( D2 \) и \( D3 \). Шероховатость соответствует общему указанию:
Шероховатость \( Ra = 12,5 \) мкм.
Резюме по основным рабочим поверхностям:
Наиболее чистую обработку (\( Ra = 0,8 \)) имеют шейки вала \( D1 \) и \( D2 \), что характерно для посадочных поверхностей под подшипники или ответственные сопряжения, требующие высокой точности и износостойкости. Поверхность \( D3 \) имеет среднюю чистоту обработки (\( Ra = 3,2 \)), а остальные свободные поверхности обрабатываются грубо (\( Ra = 12,5 \)).
