Решение задачи Дмитрия Борисенко 2/63: Акрон, Великий Новгород

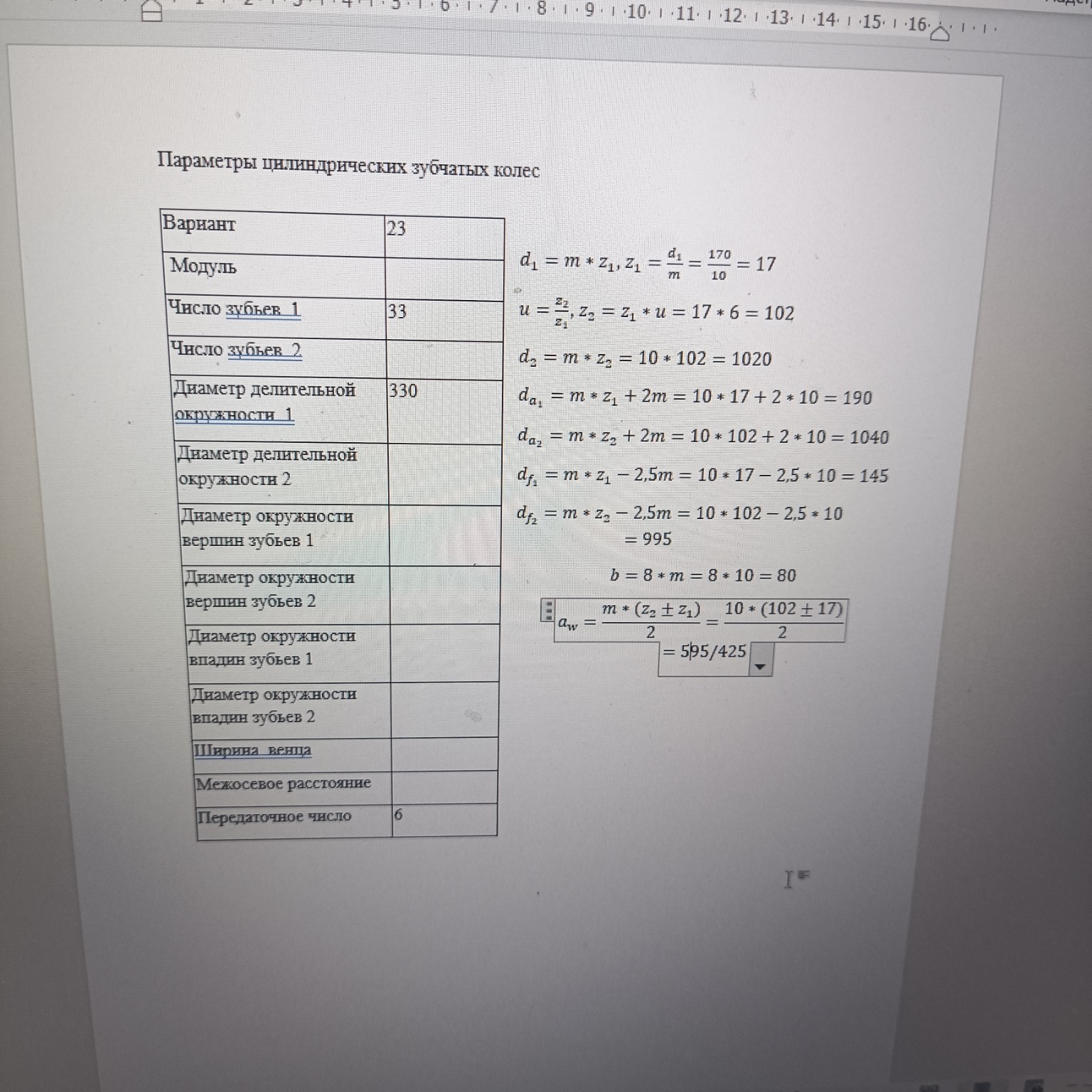

На представленном фото в расчетах допущена ошибка: формулы справа не соответствуют данным в таблице слева (в таблице \( z_1 = 33 \) и \( d_1 = 330 \), а в расчетах использованы данные от другого варианта). Ниже приведен правильный расчет для Варианта № 23, который нужно переписать в тетрадь: Параметры цилиндрических зубчатых колес Вариант № 23 1. Определение модуля \( m \): \[ m = \frac{d_1}{z_1} = \frac{330}{33} = 10 \text{ мм} \] 2. Число зубьев колеса \( z_2 \) (при передаточном числе \( u = 6 \)): \[ z_2 = z_1 \cdot u = 33 \cdot 6 = 198 \] 3. Диаметр делительной окружности колеса \( d_2 \): \[ d_2 = m \cdot z_2 = 10 \cdot 198 = 1980 \text{ мм} \] 4. Диаметры окружностей вершин зубьев \( d_{a1} \) и \( d_{a2} \): \[ d_{a1} = d_1 + 2m = 330 + 2 \cdot 10 = 350 \text{ мм} \] \[ d_{a2} = d_2 + 2m = 1980 + 2 \cdot 10 = 2000 \text{ мм} \] 5. Диаметры окружностей впадин зубьев \( d_{f1} \) и \( d_{f2} \): \[ d_{f1} = d_1 - 2,5m = 330 - 25 = 305 \text{ мм} \] \[ d_{f2} = d_2 - 2,5m = 1980 - 25 = 1955 \text{ мм} \] 6. Ширина венца \( b \) (при коэффициенте \( \psi_{ba} = 8 \)): \[ b = 8 \cdot m = 8 \cdot 10 = 80 \text{ мм} \] 7. Межосевое расстояние \( a_w \) (для внешнего зацепления): \[ a_w = \frac{m \cdot (z_1 + z_2)}{2} = \frac{10 \cdot (33 + 198)}{2} = \frac{10 \cdot 231}{2} = 1155 \text{ мм} \] Данные для заполнения таблицы (Вариант 23): - Модуль: 10 - Число зубьев 1: 33 - Число зубьев 2: 198 - Диаметр делительной окр. 1: 330 - Диаметр делительной окр. 2: 1980 - Диаметр вершин 1: 350 - Диаметр вершин 2: 2000 - Диаметр впадин 1: 305 - Диаметр впадин 2: 1955 - Ширина венца: 80 - Межосевое расстояние: 1155 - Передаточное число: 6
