Решение задач: сила взаимодействия зарядов и сопротивление обогревателя

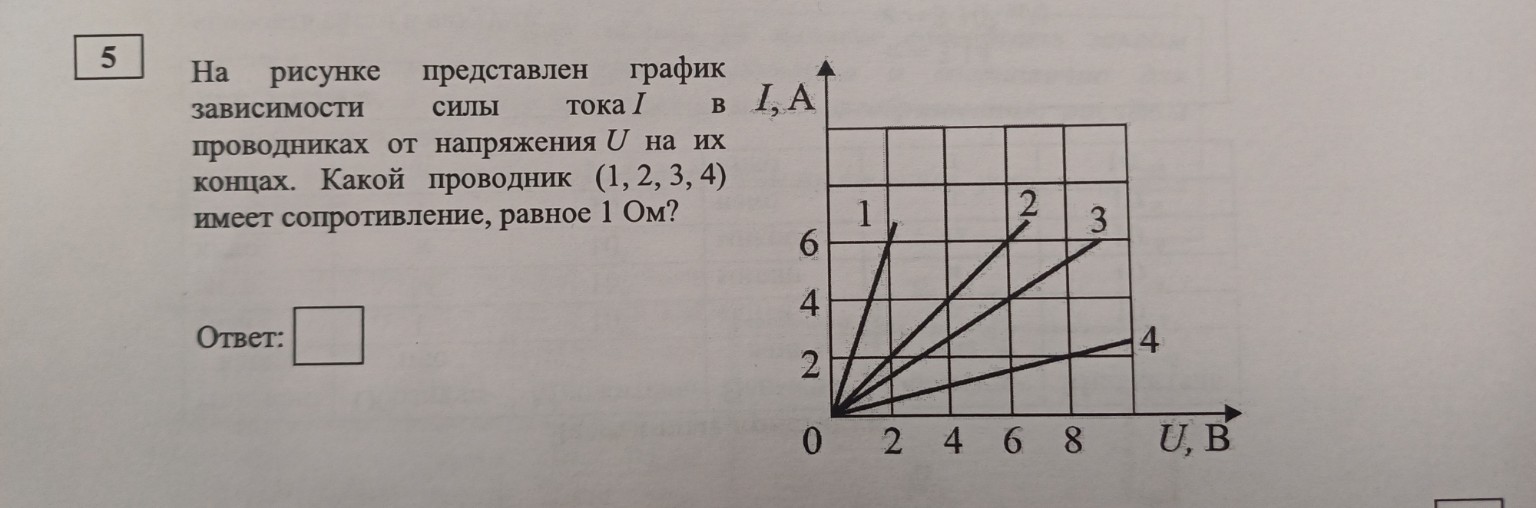

Дано: \(R = 1\) Ом Найти: номер проводника Решение: Согласно закону Ома для участка цепи, сила тока \(I\), напряжение \(U\) и сопротивление \(R\) связаны соотношением: \[I = \frac{U}{R}\] Отсюда сопротивление проводника можно найти как: \[R = \frac{U}{I}\] Чтобы найти проводник с сопротивлением \(R = 1\) Ом, необходимо выбрать на графике такие точки, где значения напряжения и силы тока численно равны (так как при \(U = I\) их отношение даст 1). Проверим каждый график по точкам на пересечении линий сетки: 1) Для проводника 1: при \(U = 2\) В сила тока \(I = 6\) А. \[R_{1} = \frac{2}{6} \approx 0,33 \text{ Ом}\] 2) Для проводника 2: при \(U = 6\) В сила тока \(I = 6\) А. \[R_{2} = \frac{6}{6} = 1 \text{ Ом}\] 3) Для проводника 3: при \(U = 8\) В сила тока \(I = 6\) А. \[R_{3} = \frac{8}{6} \approx 1,33 \text{ Ом}\] 4) Для проводника 4: при \(U = 8\) В сила тока \(I = 2\) А. \[R_{4} = \frac{8}{2} = 4 \text{ Ом}\] Таким образом, сопротивление 1 Ом имеет проводник под номером 2. Ответ: 2.
