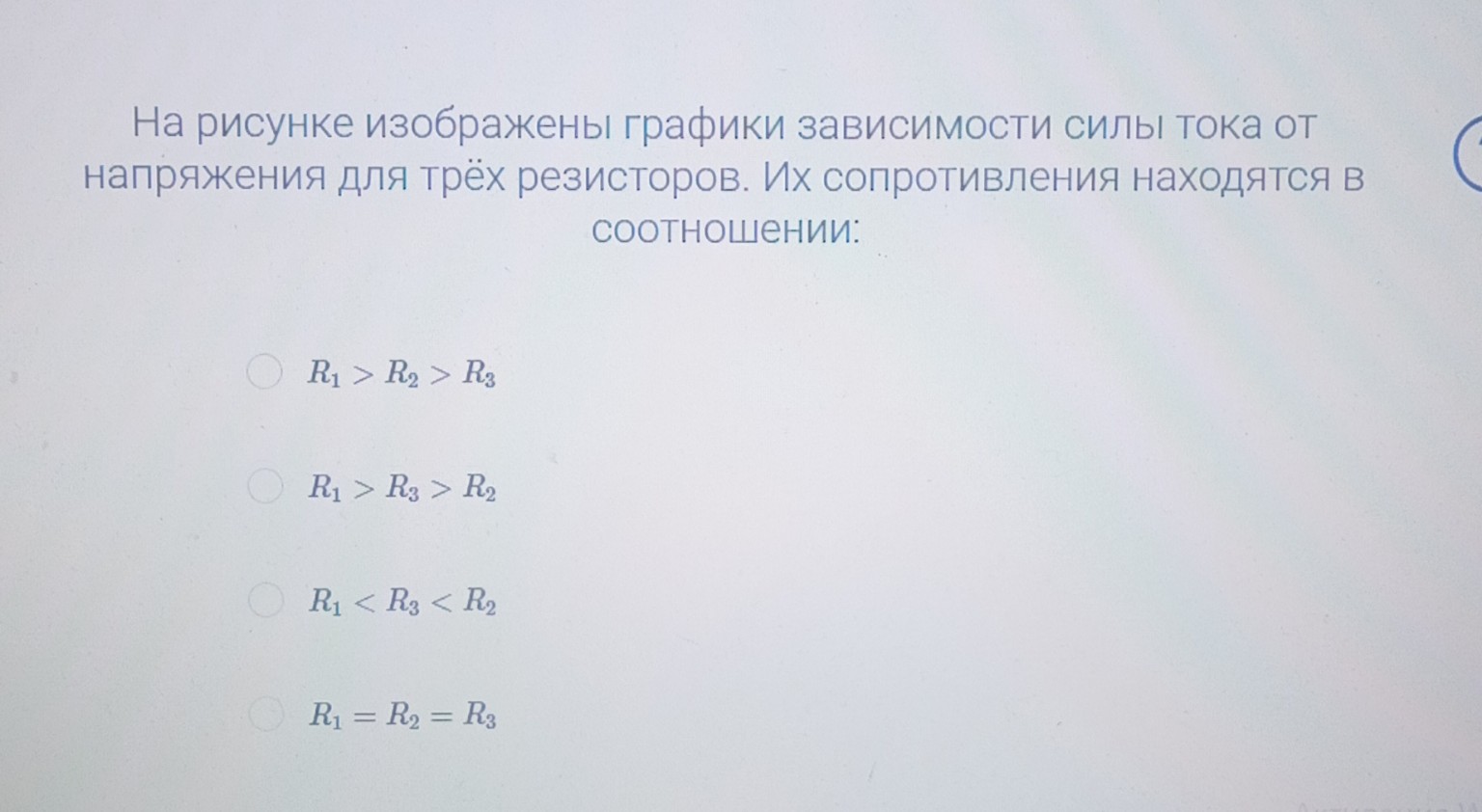

Решение задачи по физике: Анализ графиков I(U) и закон Ома

Для решения данной задачи воспользуемся законом Ома для участка цепи. Закон Ома выражается формулой: \[ I = \frac{U}{R} \] Откуда сопротивление равно: \[ R = \frac{U}{I} \] Проанализируем график зависимости силы тока \( I \) от напряжения \( U \): 1. Выберем на оси \( U \) произвольное фиксированное значение напряжения \( U_0 \). 2. Проведем вертикальную линию вверх от этой точки до пересечения с графиками каждого резистора. 3. Мы увидим, что при одном и том же напряжении \( U_0 \) сила тока в резисторах различна: \[ I_2 > I_3 > I_1 \] 4. Согласно формуле \( R = \frac{U}{I} \), при одинаковом напряжении сопротивление тем больше, чем меньше сила тока (обратная зависимость). 5. Так как \( I_1 \) — самая маленькая сила тока на графике при фиксированном \( U \), то сопротивление \( R_1 \) будет самым большим. 6. Так как \( I_2 \) — самая большая сила тока, то сопротивление \( R_2 \) будет самым маленьким. Следовательно, соотношение сопротивлений будет следующим: \[ R_1 > R_3 > R_2 \] Правильный ответ: второй вариант.
