Как ставить метки узлов (точки) в QUCS: Пошаговая инструкция

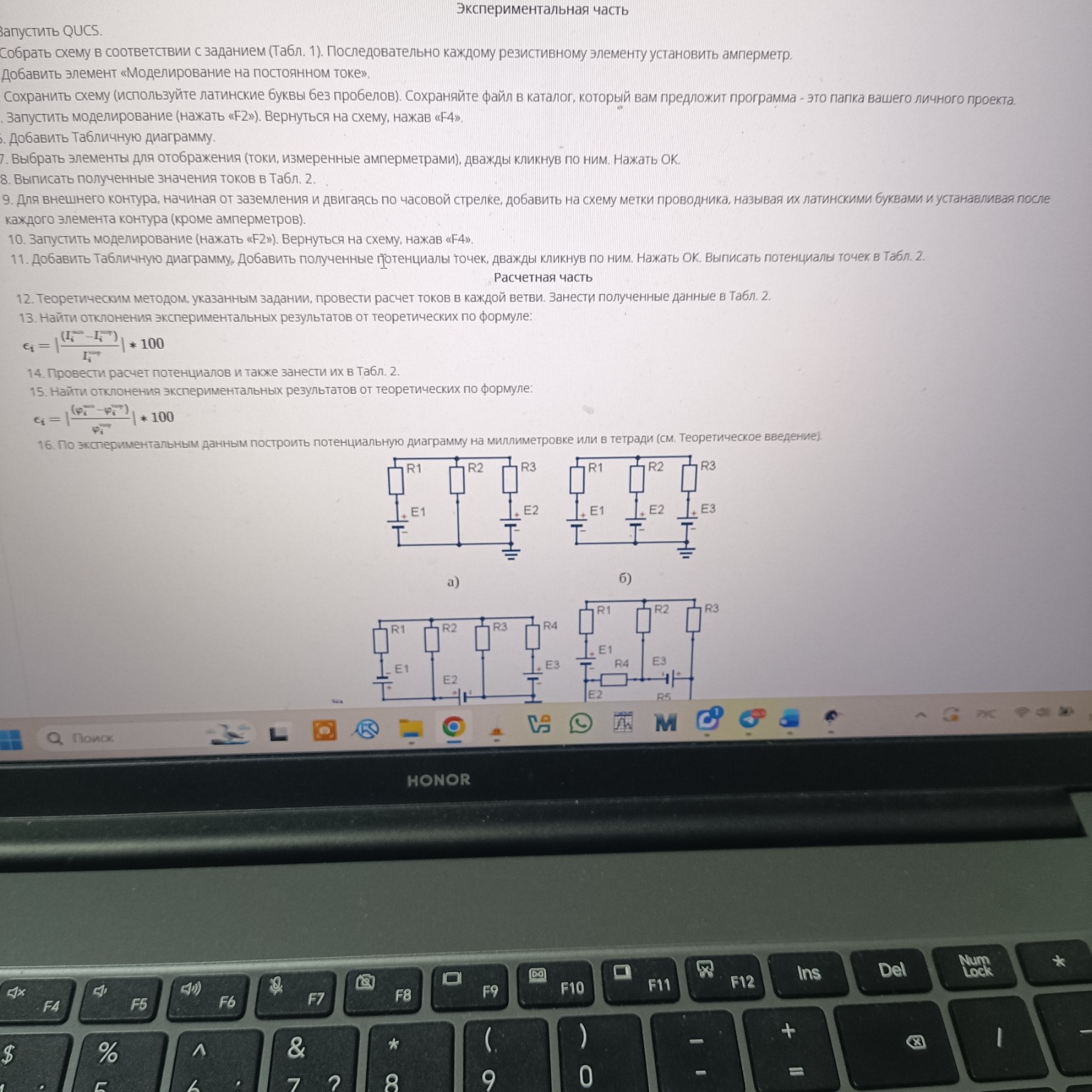

В программе QUCS (в которой выполнена ваша работа) названия точек (метки узлов) ставятся следующим образом. Вот пошаговая инструкция, которую можно кратко записать в отчет: 1. Выбор инструмента: На верхней панели инструментов найдите иконку с изображением провода и маленькой буквой «А» над ним (или просто надпись «Метка узла» / «Node Label»). Также можно нажать горячую клавишу \( Ctrl + L \). 2. Установка на схему: Кликните левой кнопкой мыши на нужный участок провода (там, где вы хотите поставить точку). Появится небольшое окошко для ввода текста. 3. Присвоение имени: В появившемся окне введите название латинскими буквами без пробелов (например: \( A \), \( B \), \( C \) или \( n1 \), \( n2 \), \( n3 \)). Нажмите «ОК» или «Enter». Где именно расставить названия согласно пункту 9 вашей инструкции: - Точка \( A \): Поставьте на проводе в самом низу, рядом с заземлением. - Точка \( B \): Поставьте на проводе между источником \( E_2 \) и резистором \( R_3 \). - Точка \( C \): Поставьте на верхнем горизонтальном проводе (общий узел для всех резисторов). - Точка \( D \): Поставьте на проводе между резистором \( R_1 \) и источником \( E_1 \). - Точка \( E \): Поставьте в левом нижнем углу перед амперметром \( Pr1 \). Что делать после (пункты 10-11): 1. Нажмите клавишу \( F2 \) для запуска моделирования. 2. Если у вас уже создана «Табличная диаграмма» (Tabular), дважды кликните по ней. 3. В списке доступных переменных слева вы увидите названия ваших точек с приставкой «.V» (например, \( A.V \), \( B.V \)). 4. Перенесите их в правое окно кнопкой «Add» и нажмите «ОК». В таблице отобразятся численные значения потенциалов в вольтах. Важное замечание для тетради: Имена точек должны быть уникальными. Если программа выдает ошибку, проверьте, не использовали ли вы русские буквы или спецсимволы. Используйте только латиницу.
