Решение: Настройка IP-адресов по схеме
help_outlineУсловие задачи
как назначите IP строго по схеме и куда что писать и какой ip на icp ставил ip в конце 1
lightbulbКраткий ответ
Для назначения IP по схеме, определите сети и адреса для каждого интерфейса роутера. Обычно роутеру назначается первый доступный адрес (с единицей на конце).
Подробное решение

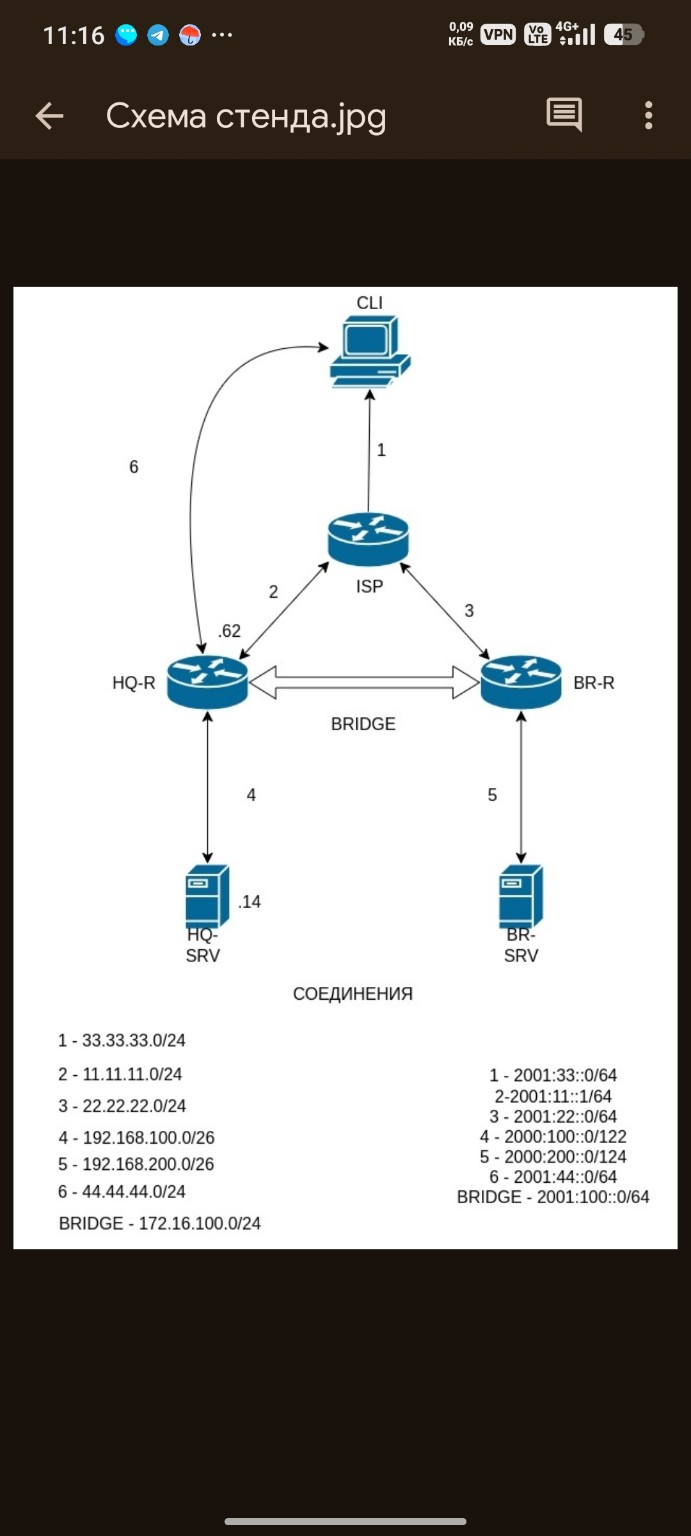

Согласно представленной схеме, необходимо распределить IP-адреса для каждого сегмента сети. В сетях между роутерами и устройствами обычно роутеру назначается первый доступный адрес (с единицей на конце), если на схеме не указано иное.
Ниже приведена таблица распределения адресов IPv4, которую удобно переписать в тетрадь.
1. Сегмент 1 (ISP — CLI)
Сеть: \(33.33.33.0/24\)
Интерфейс ISP: \(33.33.33.1\)
Интерфейс CLI: \(33.33.33.2\)
Маска: \(255.255.255.0\)
2. Сегмент 2 (ISP — HQ-R)
Сеть: \(11.11.11.0/24\)
Интерфейс ISP: \(11.11.11.1\)
Интерфейс HQ-R: \(11.11.11.62\) (согласно метке .62 на схеме)
Маска: \(255.255.255.0\)
3. Сегмент 3 (ISP — BR-R)
Сеть: \(22.22.22.0/24\)
Интерфейс ISP: \(22.22.22.1\)
Интерфейс BR-R: \(22.22.22.2\)
Маска: \(255.255.255.0\)
4. Сегмент 4 (HQ-R — HQ-SRV)
Сеть: \(192.168.100.0/26\)
Интерфейс HQ-R (шлюз): \(192.168.100.1\)
Интерфейс HQ-SRV: \(192.168.100.14\) (согласно метке .14 на схеме)
Маска: \(255.255.255.192\)
5. Сегмент 5 (BR-R — BR-SRV)
Сеть: \(192.168.200.0/26\)
Интерфейс BR-R (шлюз): \(192.168.200.1\)
Интерфейс BR-SRV: \(192.168.200.2\)
Маска: \(255.255.255.192\)
6. Сегмент 6 (HQ-R — CLI прямой канал)
Сеть: \(44.44.44.0/24\)
Интерфейс HQ-R: \(44.44.44.1\)
Интерфейс CLI: \(44.44.44.2\)
Маска: \(255.255.255.0\)
7. BRIDGE (HQ-R — BR-R)
Сеть: \(172.16.100.0/24\)
Интерфейс HQ-R: \(172.16.100.1\)
Интерфейс BR-R: \(172.16.100.2\)
Маска: \(255.255.255.0\)
Куда и что писать:
Для серверов (HQ-SRV, BR-SRV) и клиента (CLI):
Заходите в настройки сетевого адаптера (IP Configuration).
В поле IP Address пишите адрес устройства из списка выше.
В поле Subnet Mask пишите соответствующую маску.
В поле Default Gateway (Основной шлюз) обязательно пишите IP-адрес того роутера, к которому подключено устройство (адрес с единицей на конце в этой сети).
Для роутеров (ISP, HQ-R, BR-R):
Адреса назначаются на конкретные физические интерфейсы (например, Gig0/0 или FastEthernet0/1), которые соединены кабелем согласно номерам линий на схеме. Не забудьте включить интерфейсы командой no shutdown.
