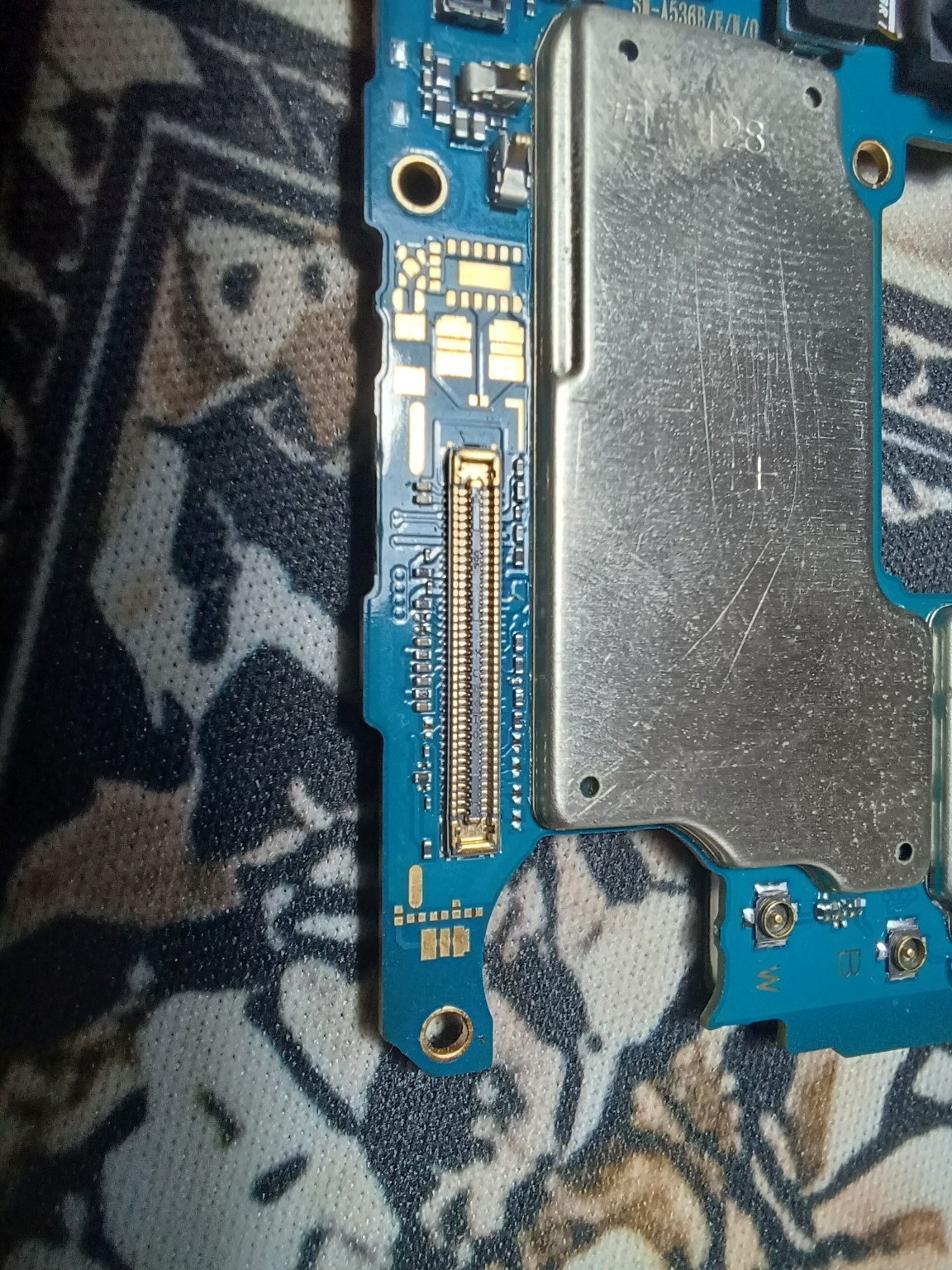

Как проверить разъем шлейфа Samsung Galaxy A53 мультиметром?

Для проверки работоспособности разъема (коннектора) шлейфа на материнской плате Samsung Galaxy A53 5G с помощью мультиметра, необходимо выполнить диагностику в несколько этапов. Перепишите этот алгоритм в тетрадь. Диагностика разъема шлейфа мультиметром 1. Визуальный осмотр Перед использованием прибора внимательно осмотрите разъем под лупой. Проверьте: - Нет ли загнутых или сломанных контактов (пинов). - Отсутствуют ли следы окисления (зеленый или белый налет), что указывает на попадание влаги. - Нет ли подгоревших участков (черных точек), что говорит о коротком замыкании. 2. Проверка в режиме прозвонки (диодная прозвонка) Это основной метод проверки целостности цепей. - Переключите мультиметр в режим диодной прозвонки (значок диода или звукового сигнала). - Красный щуп мультиметра соедините с "массой" платы (любой металлический экран или медное кольцо отверстия под винт). - Черным щупом аккуратно касайтесь каждого контакта разъема по очереди. Интерпретация показаний: - Значение в диапазоне \( 300 - 700 \) мВ: линия исправна (связь с процессором или контроллером есть). - Значение \( 0 \) или близкое к нему (звуковой сигнал): короткое замыкание на данной линии. - Значение \( 1 \) или "OL" (бесконечность): обрыв линии (контакт не припаян или повреждена дорожка). 3. Проверка линий питания Если телефон не включается или нет изображения, нужно проверить основные напряжения. - Подключите аккумулятор или зарядное устройство. - Переключите мультиметр в режим измерения постоянного напряжения (DC) до \( 20 \) В. - Черный щуп на "массу", красным измерьте крайние контакты разъема (обычно это силовые линии). - Для Samsung A53 на разъеме дисплея должны присутствовать напряжения порядка \( 1.8 \) В, \( 4.6 \) В и \( -4.4 \) В (при подключенном и активном дисплее). 4. Проверка на "холодную" пайку Иногда контакт выглядит целым, но отошел от площадки на плате. - Аккуратно тонкой иглой попробуйте пошевелить каждый пин разъема в сторону. - Если пин двигается, его необходимо пропаять с использованием флюса. Заключение: Если при диодной прозвонке все симметричные линии (например, пары MIPI для данных изображения) показывают одинаковые значения \( \pm 10\% \), а линии питания не имеют короткого замыкания на землю, то разъем с большой вероятностью исправен. Важно: Работы проводите крайне осторожно, чтобы не замкнуть щупом соседние контакты, так как это может вывести из строя контроллер питания или процессор. При ремонте техники в России рекомендуется использовать качественные отечественные расходные материалы, такие как флюсы серии "Rusflux", которые зарекомендовали себя не хуже импортных аналогов.
