Решение проблемы с Differential Equation Editor в Simulink

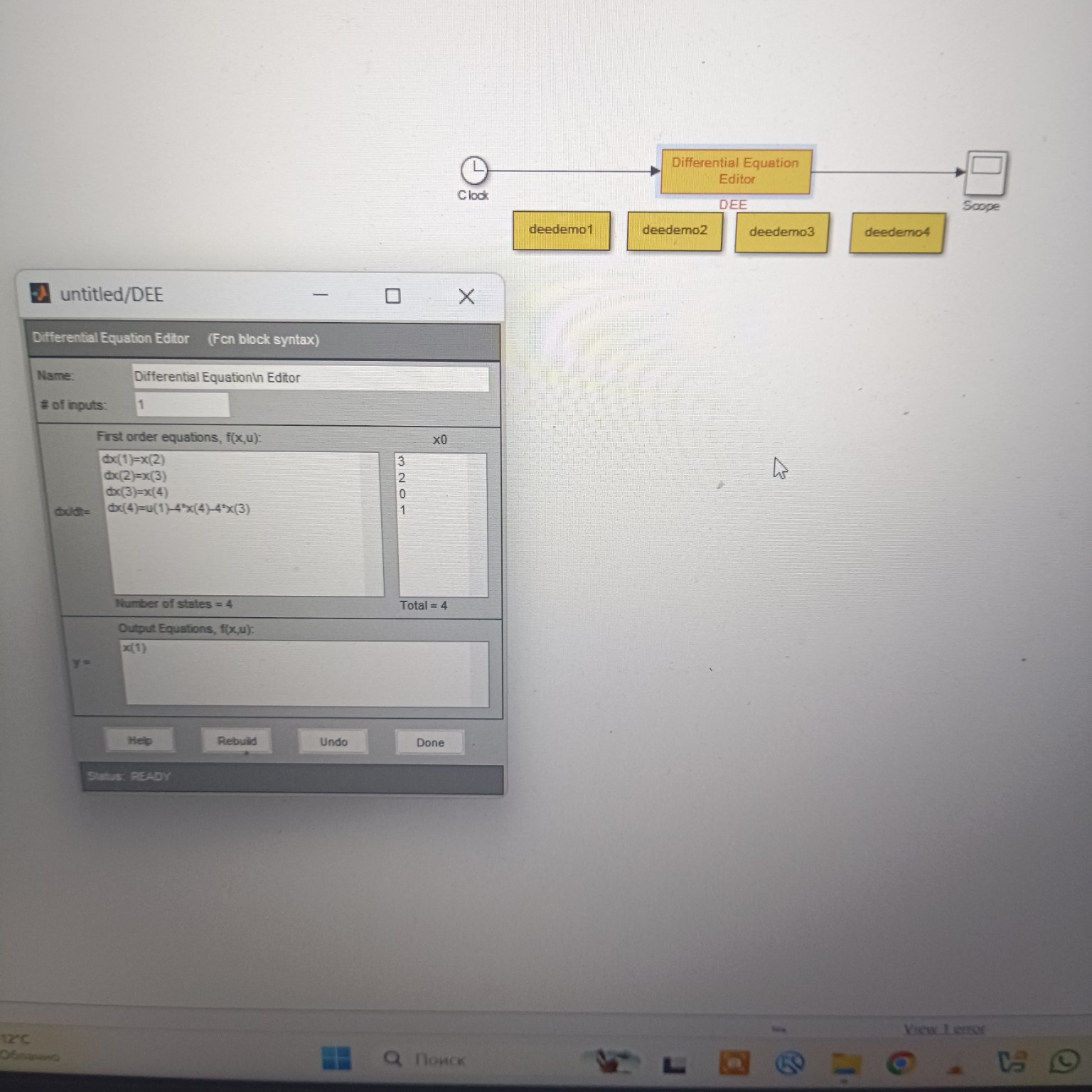

Судя по скриншоту, визуально в окне редактора всё заполнено абсолютно верно. Ошибка сохраняется, потому что внутренняя структура блока "забаговалась" после предыдущих правок, и простое нажатие Rebuild иногда не может её очистить. Чтобы гарантированно решить проблему, сделайте следующее: 1. Удаление старого блока: Закройте окно редактора (Done) и удалите блок Differential Equation Editor со своей схемы (выделите его и нажмите Delete). 2. Добавление нового блока: Снова достаньте блок DEE из библиотеки (Library Browser -> Simulink Extras -> Differential Equation Editor). 3. Чистое заполнение: Откройте новый блок и впишите туда всё то же самое, что на вашем последнем фото: - # of inputs: \(1\) - dx/dt: \[dx(1)=x(2)\] \[dx(2)=x(3)\] \[dx(3)=x(4)\] \[dx(4)=u(1)-4*x(4)-4*x(3)\] - x0: \(3, 2, 0, 1\) (сверху вниз) - y = \(x(1)\) 4. Сохранение: Нажмите Rebuild, а затем Done. 5. Подключение: Заново соедините Clock с входом нового блока, а выход блока — со Scope. Почему это поможет: Когда вы вручную заходили внутрь блока (на предыдущих этапах) и что-то там меняли, Simulink мог разорвать связь между графическим интерфейсом редактора и реальными формулами внутри. Удаление и добавление нового блока полностью сбросит эти настройки и создаст правильную структуру с нуля. Если после этого при запуске (Run) ошибка повторится, обратите внимание на нижнюю панель (Diagnostic Viewer) — если там будет написано что-то про "Step size", значит нужно просто уменьшить шаг интегрирования в настройках модели (Model Configuration Parameters), но скорее всего, замена блока решит проблему.
