Определение масштаба графиков: решение задачи

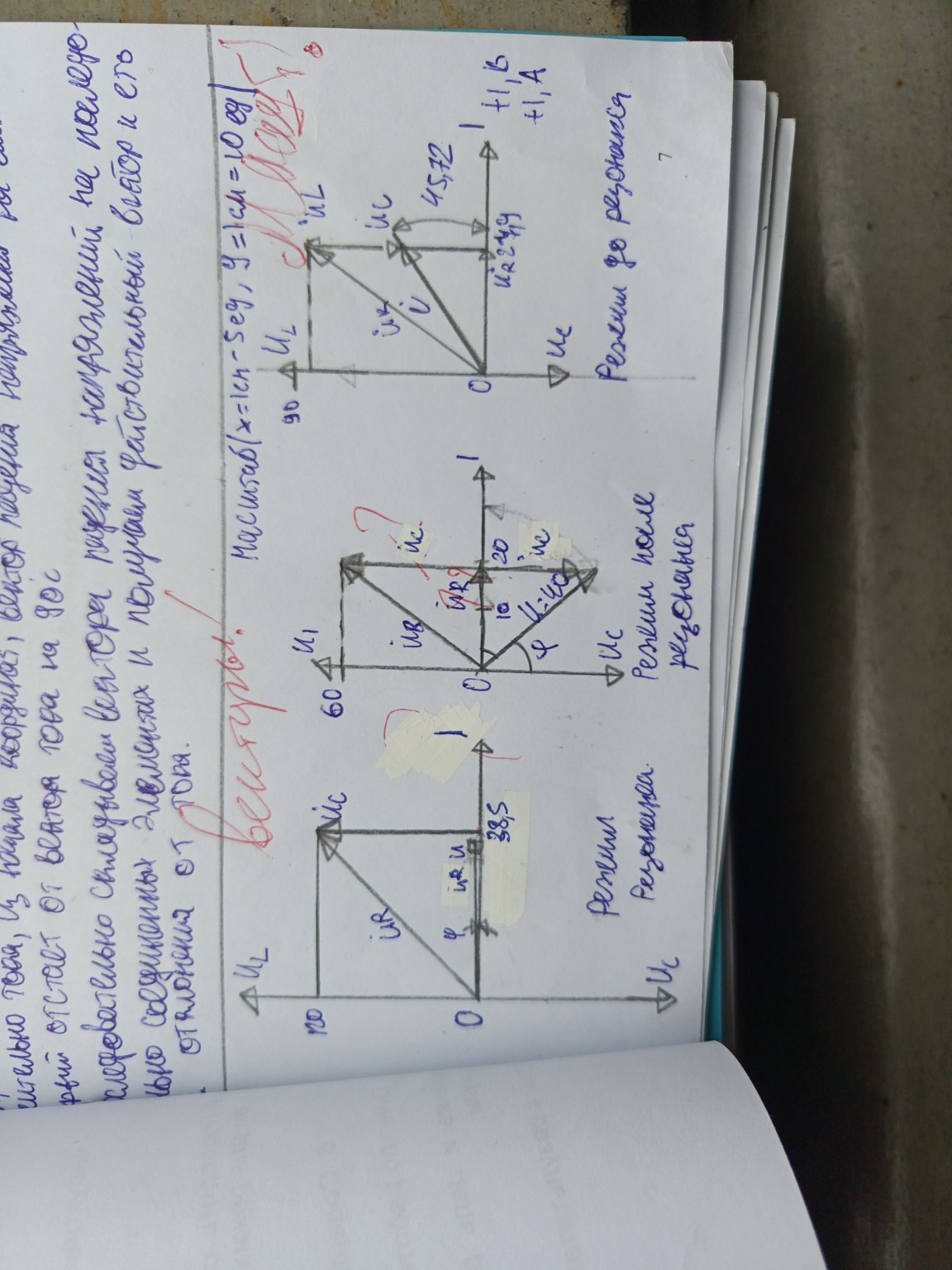

На основании представленного изображения и записей в тетради, можно определить масштабы для построения векторных диаграмм. Для всех трех графиков (режим до резонанса, резонанс и режим после резонанса) используется единая система масштабирования, указанная преподавателем красной ручкой и дополненная в записях. Масштаб по осям: 1. Масштаб для напряжения (ось ординат \(U\)): \[m_U = 10 \text{ В/см}\] Это означает, что каждому сантиметру на чертеже соответствует напряжение в \(10\) Вольт. Например, если вектор \(U_L\) имеет длину \(9\) см, то его значение составляет \(90\) В. 2. Масштаб для тока (ось абсцисс \(I\)): \[m_I = 1 \text{ А/см}\] Это означает, что одному сантиметру на горизонтальной оси соответствует сила тока в \(1\) Ампер. 3. Масштаб по горизонтальной оси для фазовых углов или делений (согласно пометке \(x = 1 \text{ см} - 5 \text{ ед}\)): \[m_x = 5 \text{ ед/см}\] Итоговая запись для тетради: Масштаб диаграмм: По оси напряжений: \(1 \text{ см} = 10 \text{ В}\) По оси токов: \(1 \text{ см} = 1 \text{ А}\) Общий масштаб по осям: \(x = 1 \text{ см} : 5 \text{ ед}\), \(y = 1 \text{ см} : 10 \text{ ед}\)
