Решение задачи: Проверка и доработка схемы

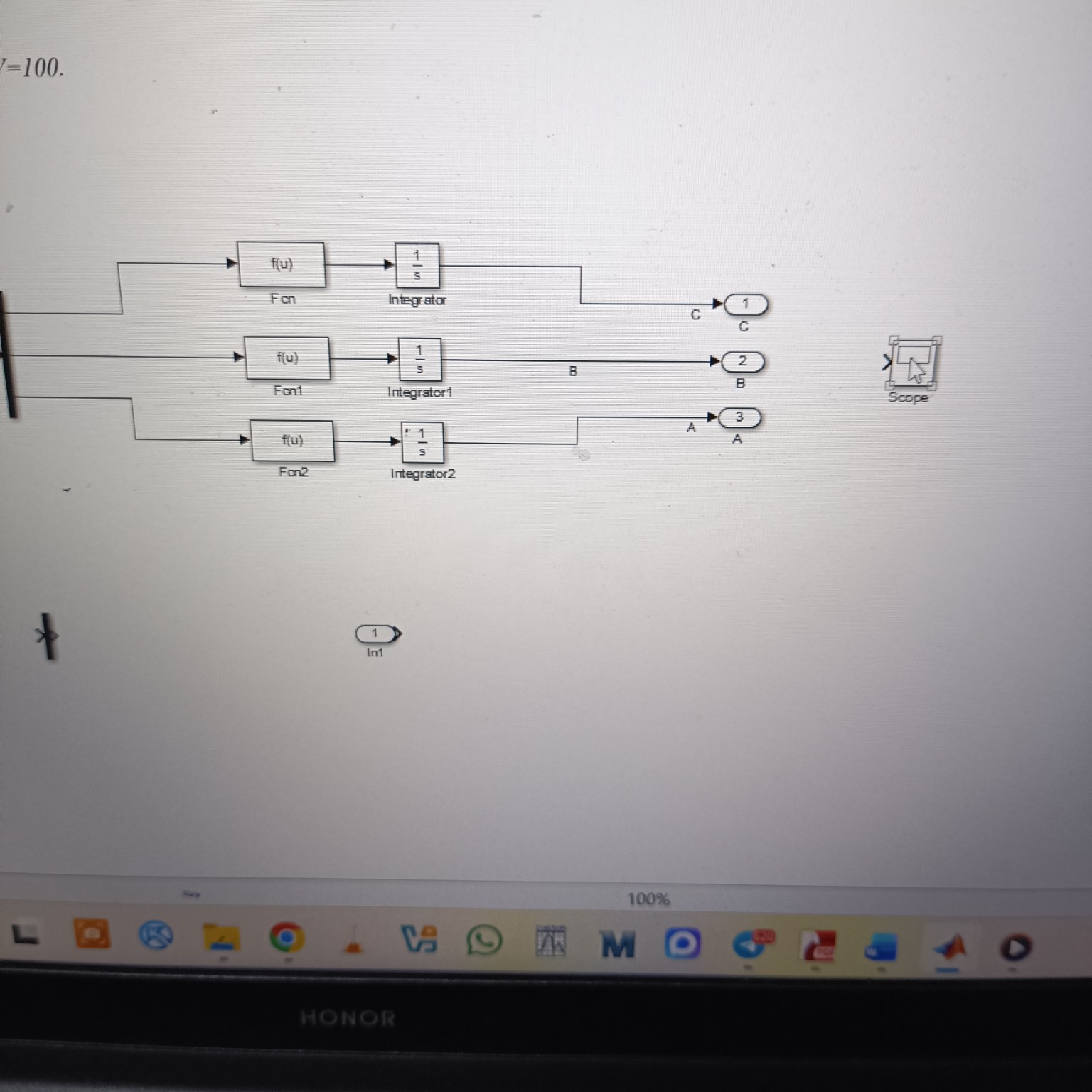

Да, теперь структура выходов \(C, B, A\) (порты 1, 2, 3) выполнена абсолютно верно согласно условию задачи. Чтобы завершить схему внутри подсистемы, осталось сделать следующее: 1. Подключение входа \(v\): Сигнал от блока In1 нужно подать на входы всех трех блоков Fcn. Так как в уравнениях \(v\) умножается на другие переменные, удобнее всего использовать блоки Mux перед каждым Fcn. - Установите 3 блока Mux (по одному перед каждым Fcn). - В каждый Mux подайте сигнал от In1 (это будет \(u(1)\)) и сигналы обратных связей от интеграторов (это будут \(u(2), u(3)\) и т.д.). 2. Обратные связи: - Выход Integrator2 (это \(A\)) должен идти на входы Fcn и Fcn1. - Выход Integrator1 (это \(B\)) должен идти на входы всех трех Fcn. - Выход Integrator (это \(C\)) должен идти на вход Fcn2. 3. Настройка блоков Fcn: Внутри каждого блока пропишите само уравнение. Например, для \(A\) (нижний блок Fcn2): \[ u(1) \cdot (A_0 - u(2)) / V + K2 \cdot u(3) - K1 \cdot u(2) \] Где \(u(1)\) — это \(v\), \(u(2)\) — это \(A\), \(u(3)\) — это \(B\). 4. Начальные условия: Дважды кликните на каждый Integrator и в поле Initial condition поставьте: - Для Integrator2 (выход \(A\)): \(100\) - Для Integrator1 (выход \(B\)): \(0\) - Для Integrator (выход \(C\)): \(0\) После этого можно выходить из подсистемы "наверх", подключать к входу \(v\) константу \(0.1\), а к выходам — Scope через Mux, и запускать расчет. Не забудьте настроить цвета линий в Scope, как того требует задание.
