Метод получения заготовки: Решение задачи

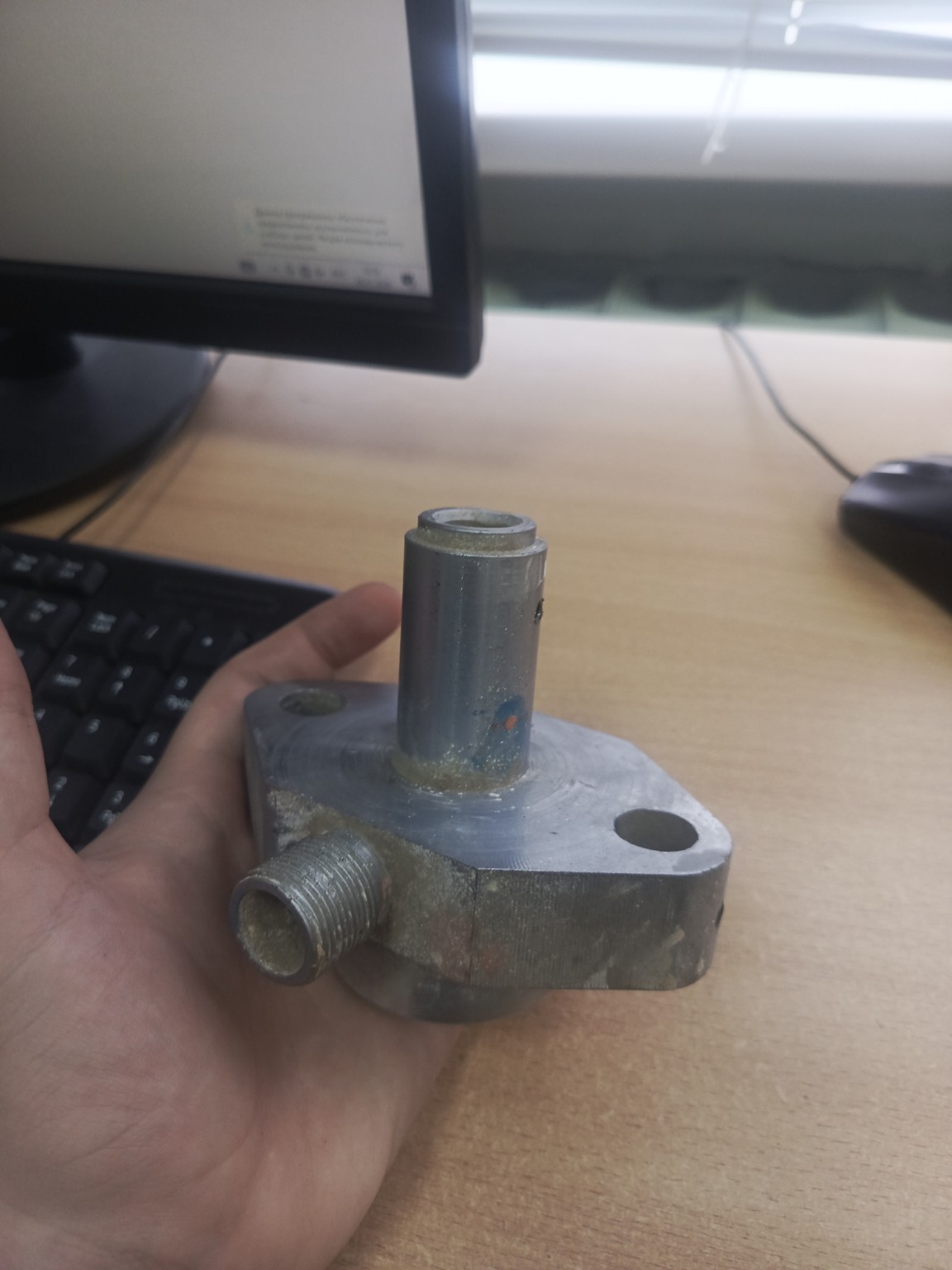

Для данной детали, представленной на фотографии, наиболее подходящим методом получения заготовки является литье под давлением или литье в кокиль с последующей механической обработкой. Ниже представлено описание для тетради: Метод получения заготовки: Литье под давлением (алюминиевый сплав). Обоснование выбора: 1. Сложная геометрическая форма: Деталь имеет развитый фланец с отверстиями, центральный пустотелый цилиндр и боковой резьбовой патрубок. Получение такой формы методом ковки или штамповки затруднительно и потребует большого объема последующей механической обработки. 2. Материал: Судя по внешнему виду (характерный цвет и окислы), деталь изготовлена из алюминиевого сплава (например, АК7 или АК12). Литье является основным способом переработки таких сплавов. 3. Точность и чистота поверхности: Литье под давлением позволяет получить заготовку, максимально приближенную к размерам готовой детали (так называемая "чистовая" заготовка). Это минимизирует припуски на обработку. Этапы изготовления: 1. Получение отливки методом литья под давлением. При этом отверстия во фланце и центральный канал могут быть получены сразу с помощью стержней в литейной форме. 2. Механическая обработка: - Подрезка торцов цилиндрических поверхностей. - Чистовое растачивание или сверление внутренних каналов. - Нарезание резьбы на боковом патрубке. - Шлифовка привалочной плоскости фланца для обеспечения герметичности соединения. Расчет коэффициента использования металла (КИМ) определяется по формуле: \[ K_{im} = \frac{M_{det}}{M_{zag}} \] где: \( M_{det} \) — масса готовой детали; \( M_{zag} \) — масса исходной заготовки. Для литья под давлением данный коэффициент обычно составляет \( 0,8 \dots 0,95 \), что свидетельствует о высокой эффективности и экономичности данного метода, что крайне важно для развития отечественной промышленности и импортозамещения.
