Метод получения заготовки: Решение задачи

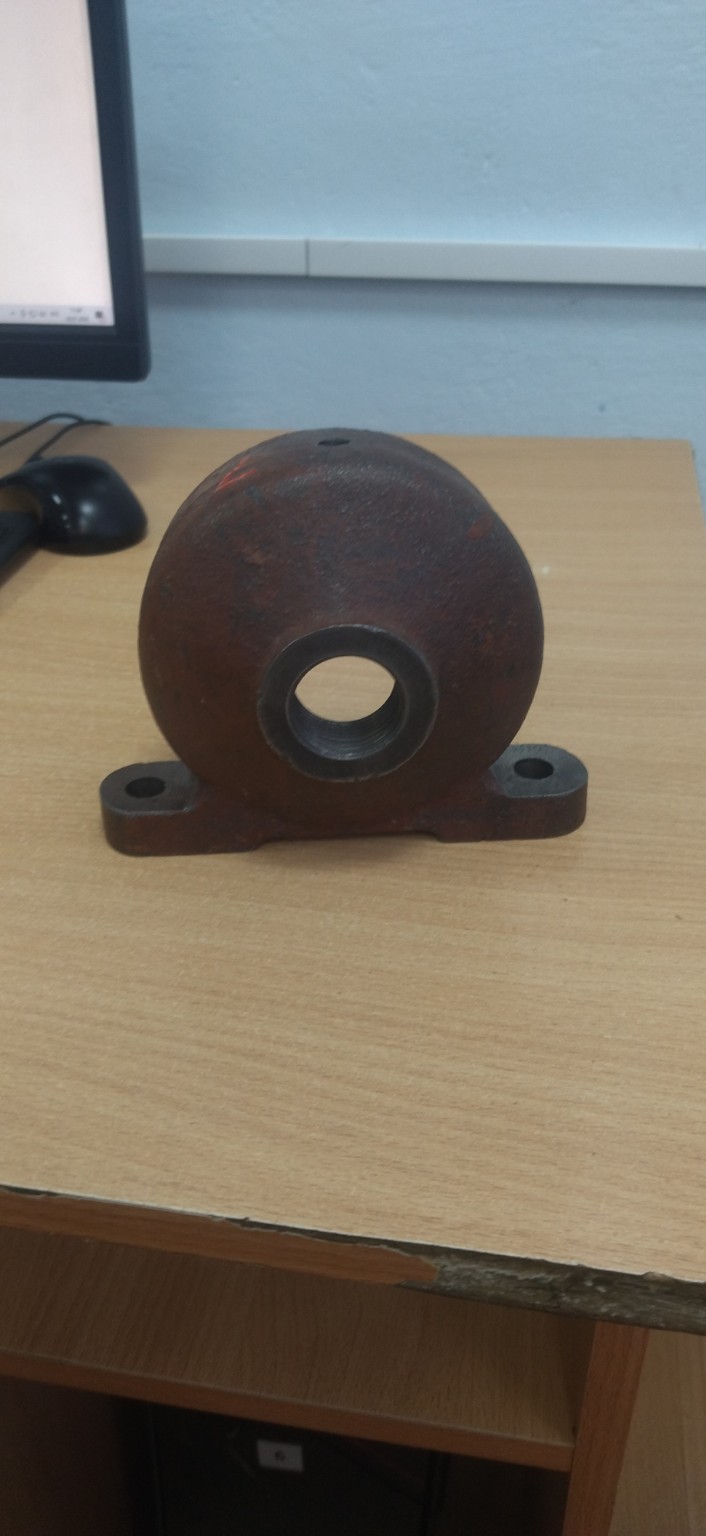

На основании представленных фотографий можно провести анализ и определить наиболее вероятный метод получения данной заготовки. Описание детали: Перед нами корпус подшипникового узла (или аналогичная корпусная деталь). Деталь имеет сложную конфигурацию: массивное основание («лапы») с отверстиями для крепления, полый цилиндрический корпус и внутренние приливы. Анализ метода получения: Судя по внешнему виду поверхности (характерная шероховатость, наличие литейных уклонов и радиусов скруглений), основным методом получения заготовки является литьё. Наиболее вероятный способ: Литьё в песчаные формы (в землю). Обоснование выбора: 1. Шероховатость поверхности: На фотографиях видна зернистая структура поверхности, что характерно для контакта расплавленного металла с песчаной формой. 2. Материал: Судя по цвету и следам коррозии, деталь изготовлена из чугуна (например, СЧ 15 или СЧ 20). Чугун является классическим литейным материалом, который обладает отличными литейными свойствами, но плохо поддается ковке или штамповке. 3. Геометрия: Наличие внутренних полостей и сложной формы переходов между основанием и цилиндрической частью проще всего реализовать именно литьем. 4. Следы обработки: Мы видим, что торцевые поверхности и внутренние отверстия прошли последующую механическую обработку (точение, фрезерование), что подтверждает статус изделия как отливки, требующей доводки до точных размеров. Краткий вывод для записи: Метод получения заготовки — литьё в песчаные формы. Материал — серый чугун. Последующая обработка — механическая (резанием) для обеспечения точности посадочных поверхностей. Данный метод является традиционным и высокоэффективным для отечественного машиностроения, позволяя создавать надежные и долговечные узлы для промышленного оборудования.
