Решение: Опорные стержневые изоляторы (ОНС)

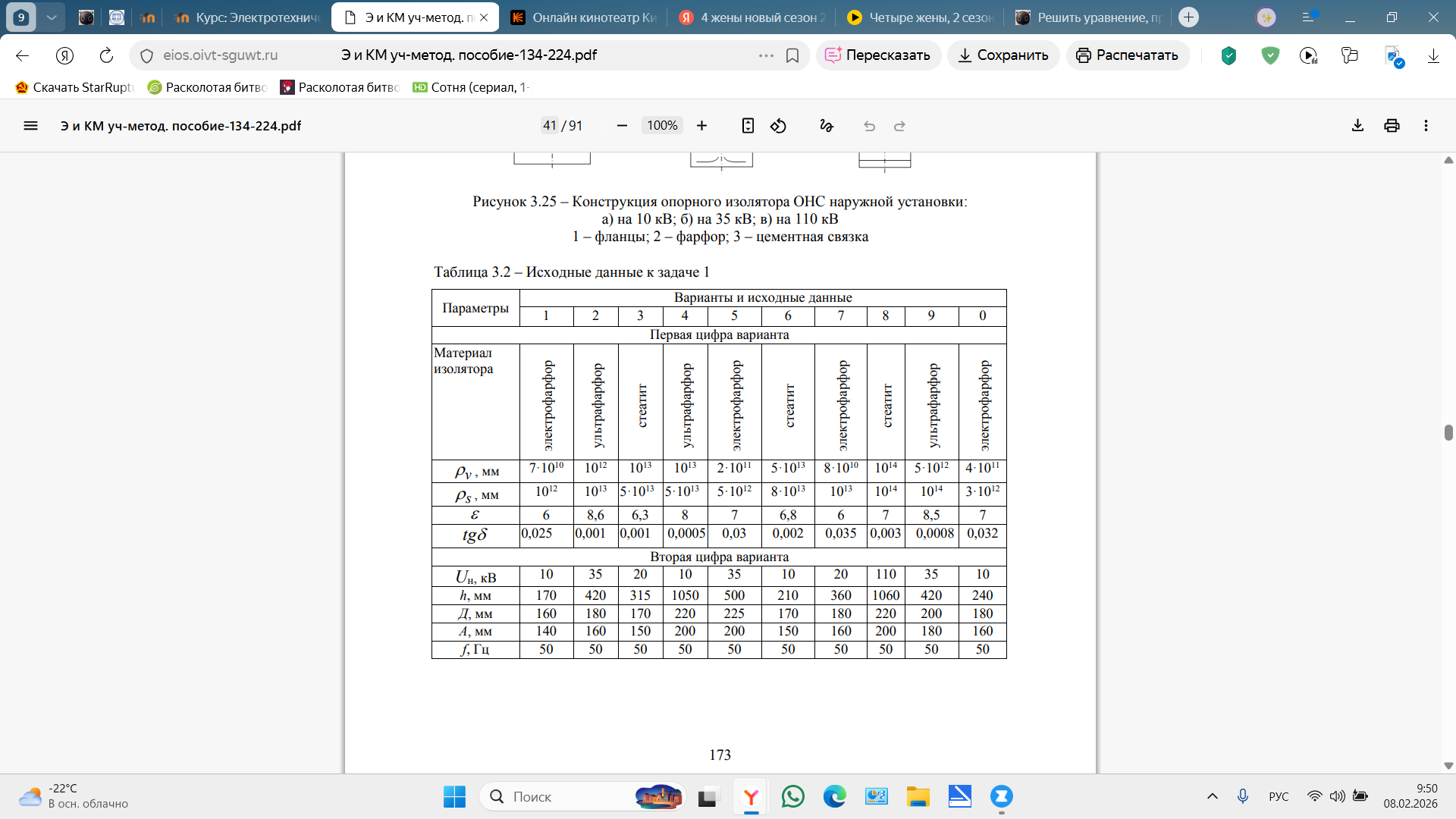

На данном изображении представлена страница из учебно-методического пособия по дисциплине «Электротехнические и конструкционные материалы» (Э и КМ). На странице размещены следующие элементы: 1. Рисунок 3.25 — Схематичное изображение конструкции опорных стержневых керамических изоляторов (ОНС) наружной установки для различных классов напряжения: - а) на 10 кВ; - б) на 35 кВ; - в) на 110 кВ. На рисунке цифрами обозначены основные элементы: 1 — металлические фланцы (колпаки), 2 — фарфоровое тело изолятора, 3 — цементная связка, фиксирующая детали. 2. Таблица 3.2 — Исходные данные к задаче 1. Таблица предназначена для выбора параметров в зависимости от номера варианта (состоящего из двух цифр). В верхней части таблицы (по первой цифре варианта) определяются свойства материала (электрофарфор, ультрафарфор или стеатит): - \(\rho_v\) — удельное объемное сопротивление (в таблице опечатка в единицах измерения, должно быть Ом·м или Ом·см); - \(\rho_s\) — удельное поверхностное сопротивление (Ом); - \(\varepsilon\) — относительная диэлектрическая проницаемость; - \(tg \delta\) — тангенс угла диэлектрических потерь. В нижней части таблицы (по второй цифре варианта) определяются геометрические и электрические параметры: - \(U_н\) — номинальное напряжение (кВ); - \(h\) — высота изолятора (мм); - \(D\) — диаметр с учетом ребер (мм); - \(A\) — диаметр стержня (мм); - \(f\) — частота тока (Гц). Эта таблица используется для выполнения практического задания, условие которого было приведено на предыдущей странице. Если вы укажете свой номер варианта (две цифры), я смогу произвести расчет по этим данным.
