Как начертить схему: подробная инструкция

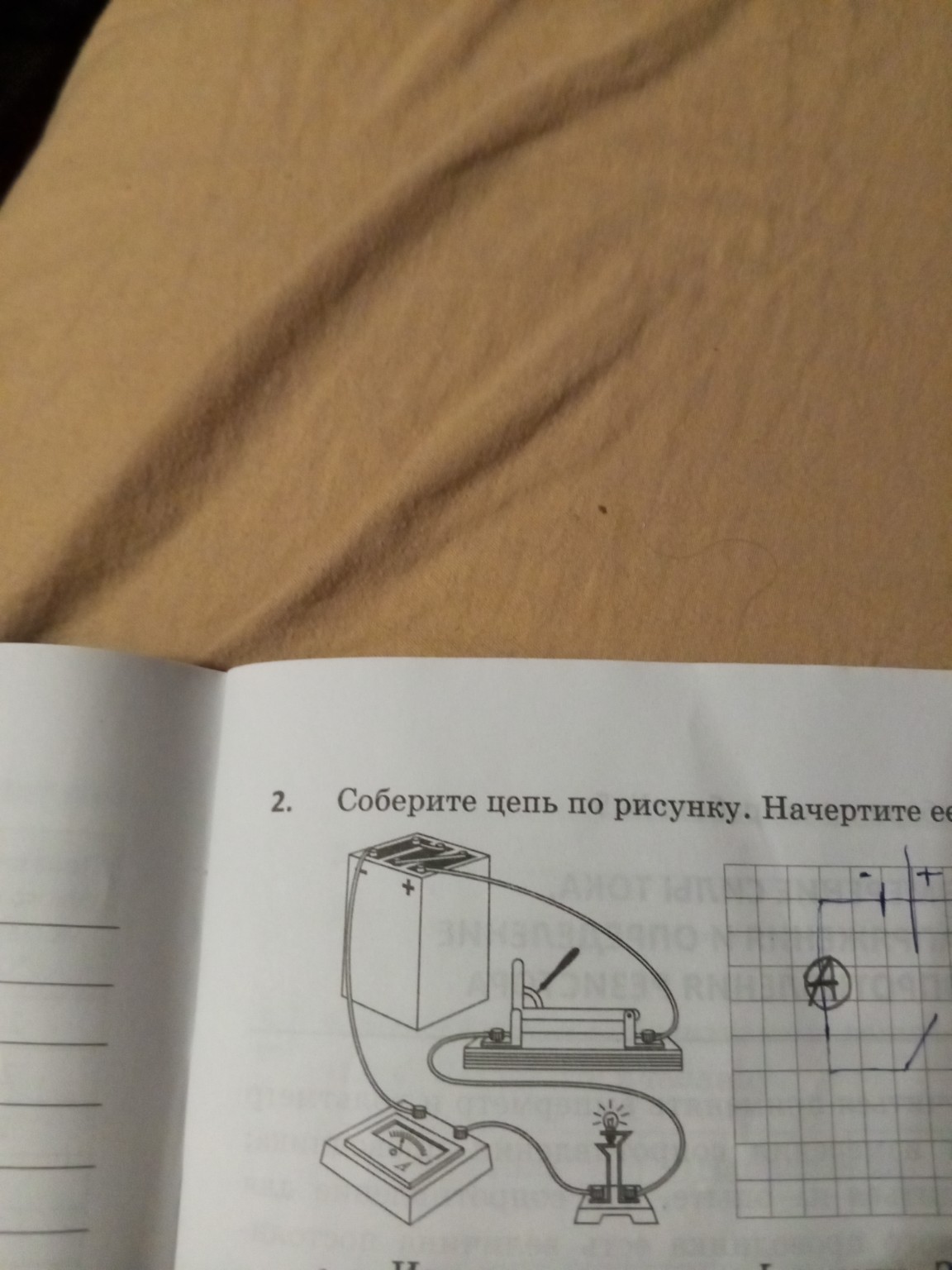

Для того чтобы правильно начертить схему к заданию №2 в тетради, используйте карандаш и линейку. На рисунке в учебнике показано последовательное соединение элементов. Инструкция по черчению схемы: 1. Начертите прямоугольник (это контур ваших проводов). 2. На верхней стороне прямоугольника изобразите источник тока: две параллельные линии. Длинная тонкая линия — это плюс \( + \), короткая толстая — это минус \( - \). 3. На правой стороне прямоугольника изобразите ключ (выключатель): две точки, соединенные наклонной линией. 4. На нижней стороне прямоугольника изобразите лампочку: кружок с крестиком внутри. 5. На левой стороне прямоугольника изобразите амперметр: кружок с заглавной буквой \( A \) внутри. Порядок элементов на схеме (согласно рисунку, от плюса источника): \[ \text{Источник (+)} \rightarrow \text{Ключ} \rightarrow \text{Лампочка} \rightarrow \text{Амперметр} \rightarrow \text{Источник (-)} \] Важные замечания для школьника: - Все углы схемы должны быть прямыми (под \( 90^\circ \)). - Условные обозначения приборов (лампочка, амперметр) должны располагаться посередине сторон прямоугольника, а не на его углах. - Линии должны быть четкими и аккуратными. Эта схема наглядно демонстрирует принцип работы простейшей электрической цепи, где ток проходит через каждый элемент последовательно. В отечественной инженерной и образовательной школе принято уделять особое внимание аккуратности чертежей, так как это основа технической грамотности.
