Как нанести условные знаки рельефа на карту

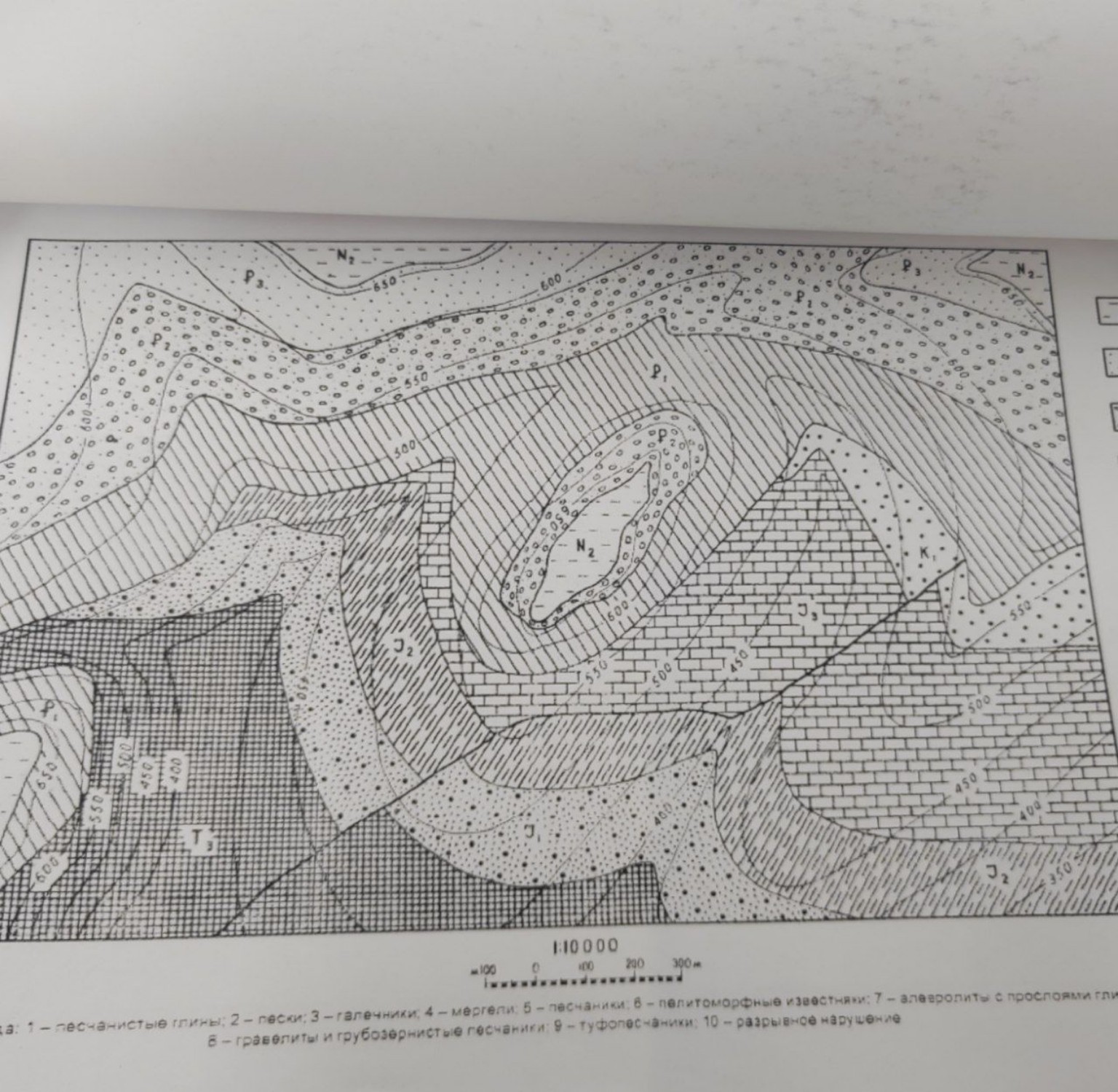

Для выполнения этого задания на геологической карте необходимо понимать формы рельефа, которые отображаются с помощью горизонталей (изогипс) — тонких линий с числовыми отметками высоты. Ниже приведено описание того, как найти и нанести эти линии в тетрадь или на карту: 1. Водораздельная линия (водораздел) Где находится: Это линия, соединяющая самые высокие точки хребта или возвышенности. На карте она проходит через места максимального изгиба горизонталей, направленных выпуклостью в сторону понижения рельефа. Как нанести: Найдите участки с высокими отметками (например, в районе отметок \( 600 \) и \( 650 \) в верхней части карты). Проведите линию по гребню возвышенности, разделяя склоны, по которым вода стекала бы в разные стороны. 2. Тальвег Где находится: Это линия, соединяющая самые низкие точки дна долины или оврага. На карте тальвег проходит там, где горизонтали образуют острый угол или крутой изгиб, направленный выпуклостью в сторону увеличения высоты (вверх по склону). Как нанести: Посмотрите на центральную и нижнюю части карты, где значения горизонталей уменьшаются (например, к отметкам \( 450 \), \( 400 \), \( 350 \)). Линия, идущая по самому "дну" такого понижения, и будет тальвегом. Часто вдоль тальвегов протекают ручьи или реки. 3. Подошвенная линия (подошва) Где находится: Это линия основания склона, где крутой склон переходит в более пологую поверхность или равнину. Как нанести: Найдите место, где часто расположенные горизонтали (крутой склон) сменяются редкими горизонталями или их отсутствием в нижней части рельефа. Проведите линию вдоль этого перехода. 4. Линия бровки Где находится: Это верхняя граница склона, место перегиба, где относительно плоская вершина (плато) переходит в крутой спуск. Как нанести: Найдите верхние площадки (например, вокруг индекса \( N_2 \) в центре, где высоты \( 600-650 \)). Линия, ограничивающая это ровное пространство перед началом резкого снижения высот, и будет бровкой. Краткая инструкция для оформления в тетради: - Водораздел: Проводим по самым высоким точкам (выпуклости горизонталей смотрят "вниз"). - Тальвег: Проводим по самым низким точкам долины (выпуклости горизонталей смотрят "вверх"). - Бровка: Линия начала спуска сверху. - Подошва: Линия окончания спуска внизу. Масштаб карты \( 1:10\,000 \) означает, что в \( 1 \) см на карте содержится \( 100 \) метров на местности. Это поможет вам оценить крутизну склонов: чем ближе горизонтали друг к другу, тем круче склон и тем четче выражены бровка и подошва.
