Как сделать вход v в Simulink: Краткое решение

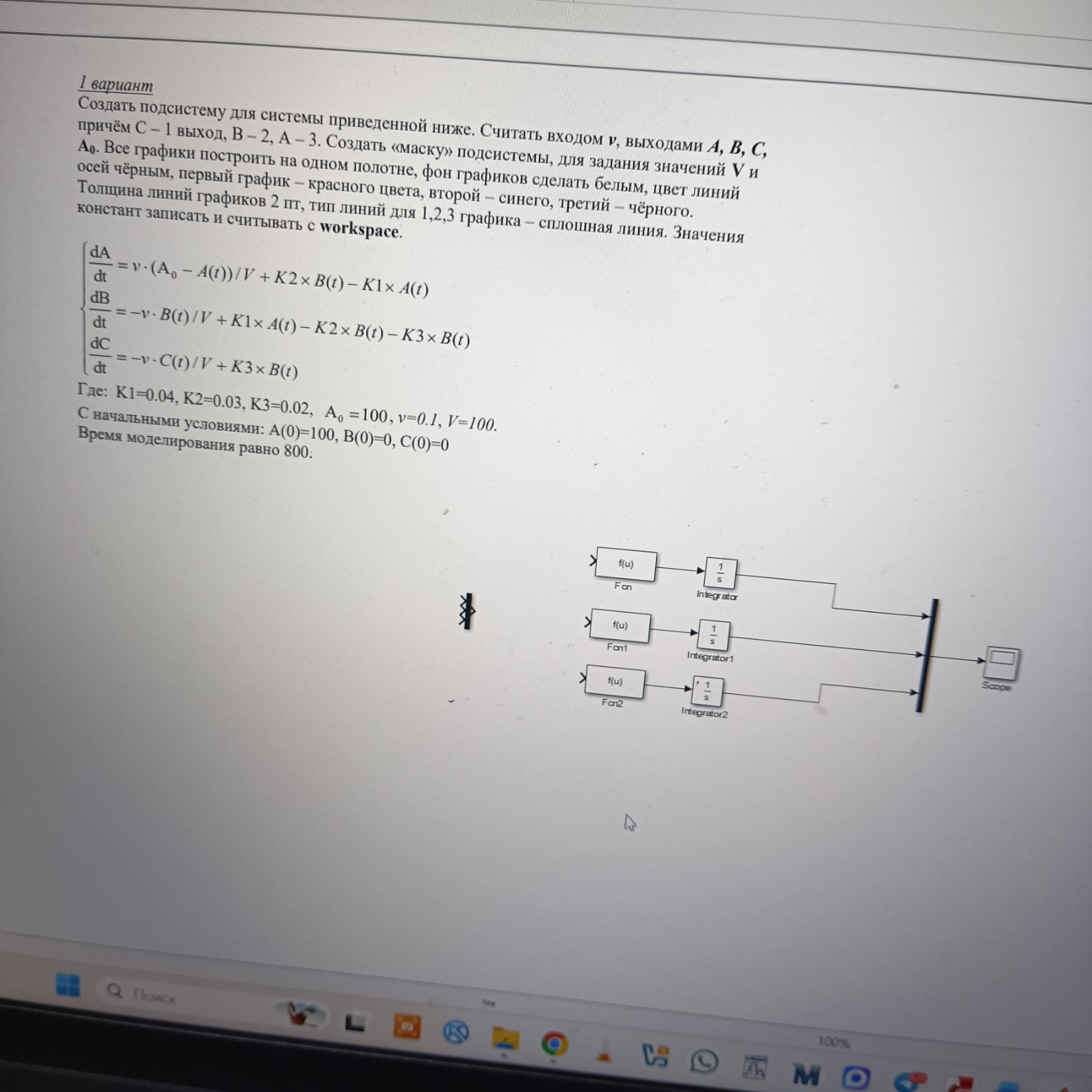

Для того чтобы сделать вход \(v\) в Simulink для данной задачи, следуйте краткой инструкции: 1. Создание входного порта: Внутри подсистемы (Subsystem) используйте блок In1 из библиотеки Ports & Subsystems. Переименуйте его в \(v\). Этот блок станет входным разъемом вашей подсистемы на верхнем уровне. 2. Использование сигнала \(v\) в уравнениях: Поскольку в задаче используются блоки Fcn (как видно на скриншоте), вам нужно подать сигнал от входного порта \(v\) на входы этих блоков. - Если блок Fcn имеет один вход, а вам нужно использовать и \(v\), и значения \(A, B, C\), используйте блок Mux перед каждым блоком Fcn. - На вход Mux подайте сигнал \(v\) и сигнал обратной связи с соответствующего интегратора. - В самом блоке Fcn пропишите формулу, где \(u(1)\) будет соответствовать первому входу (например, \(v\)), а \(u(2)\) — второму (например, \(A\)). 3. Альтернативный способ (через блоки умножения): Вы можете реализовать часть уравнения \(v \cdot (A_0 - A(t)) / V\) с помощью обычных блоков Product (умножение). В этом случае линия от входного порта \(v\) просто тянется к одному из входов блока Product. 4. Маскирование (Mask): Чтобы вход \(v\) был именно внешним управляемым параметром, после создания порта In1 выйдите из подсистемы. На самом блоке подсистемы появится входной "порт". К нему в основной схеме можно подключить блок Constant со значением \(0.1\) или блок Step, если нужно менять \(v\) в процессе моделирования. Краткий порядок действий для тетради: - Добавить блок Inport (In1) внутрь подсистемы. - Соединить его с блоками умножения или завести в блоки Fcn через сумматоры/мультиплексоры. - На главном экране модели подать на созданный вход подсистемы сигнал от блока Constant.
