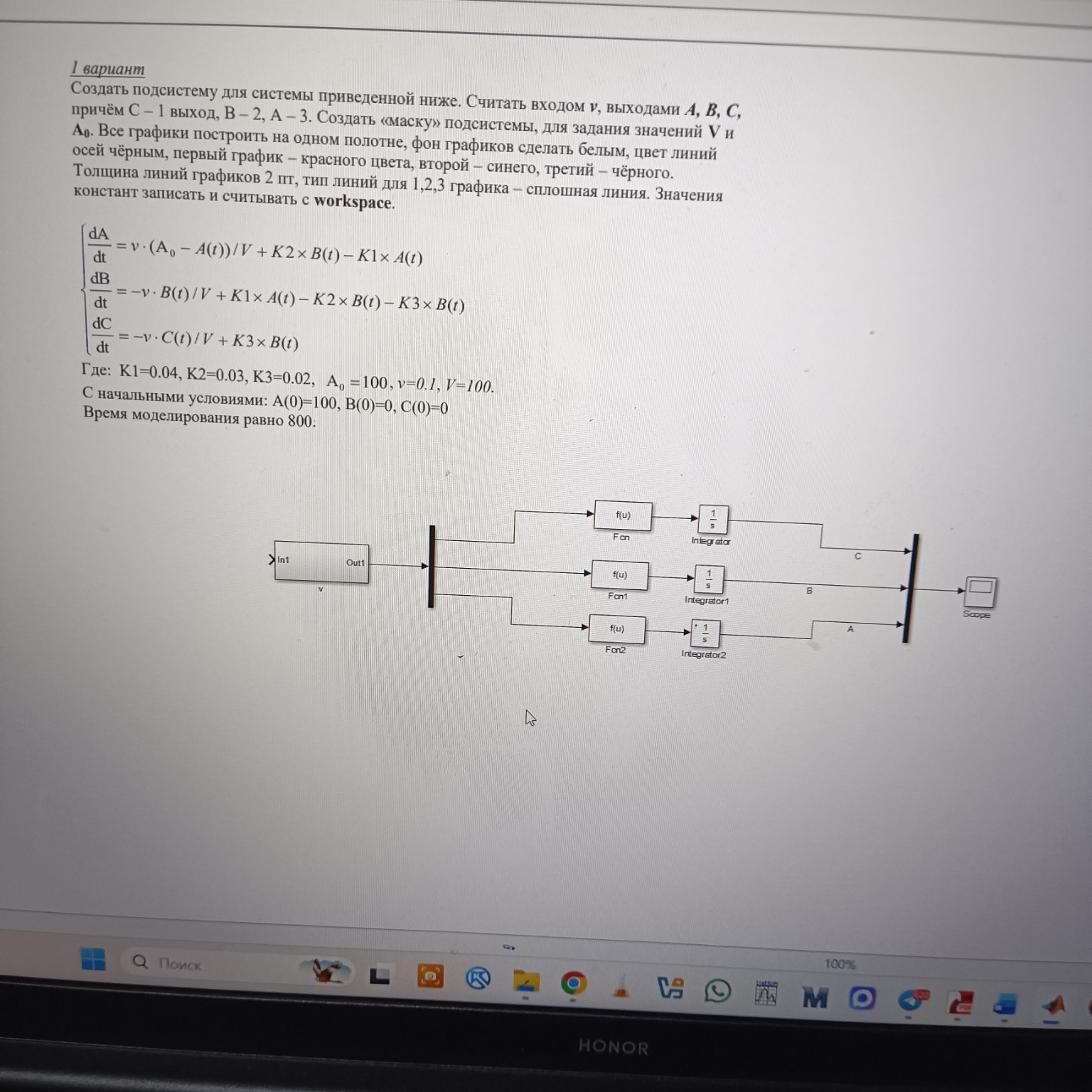

Почти верно, но есть важные уточнения по портам и структуре, чтобы модель заработала правильно. Порядок исправлений для тетради: 1. Выходы подсистемы: На вашей схеме выходы \(A, B, C\) идут в один блок Mux и на Scope. Это правильно для визуализации, но по заданию подсистема должна иметь три отдельных выхода. - Внутри подсистемы вместо одного общего выхода поставьте три блока Outport. - Переименуйте их согласно заданию: первый выход — \(C\), второй — \(B\), третий — \(A\). Это важно, так как в условии указан конкретный порядок: \(C-1, B-2, A-3\). 2. Вход \(v\): - Блок In1 (v) у вас стоит перед подсистемой. Он должен быть внутри неё. - Сигнал от \(v\) должен поступать на вход каждого блока Fcn. Для этого используйте блок Mux перед каждым Fcn, чтобы подать туда и \(v\), и значения переменных из обратных связей. 3. Блоки Fcn (функции): Чтобы блоки Fcn заработали, в них нужно прописать выражения. Если на вход Fcn подается вектор через Mux, то: - \(u(1)\) — это будет \(v\). - \(u(2)\) — это будет переменная (\(A, B\) или \(C\)). Например, для первого уравнения в блоке Fcn нужно написать: \[ u(1) \cdot (A_0 - u(2)) / V + K2 \cdot B - K1 \cdot u(2) \] (Примечание: значения \(A_0, V, K1, K2, K3\) должны быть определены в Workspace или в маске подсистемы). 4. Обратные связи: Не забудьте соединить выходы интеграторов со входами соответствующих блоков Fcn (как вы начали делать тонкими линиями), чтобы система стала замкнутой. Итог по выходам: На вашей картинке выходы подписаны верно (\(C, B, A\)), но убедитесь, что в настройках блока Mux (который перед Scope) сигналы идут именно в таком порядке, чтобы цвета графиков соответствовали заданию (1-й красный, 2-й синий, 3-й черный). В вашем случае 1-й — это \(C\), он должен быть красным.
