Решение задач: Классификация опор ВЛ и Запрещенные мероприятия

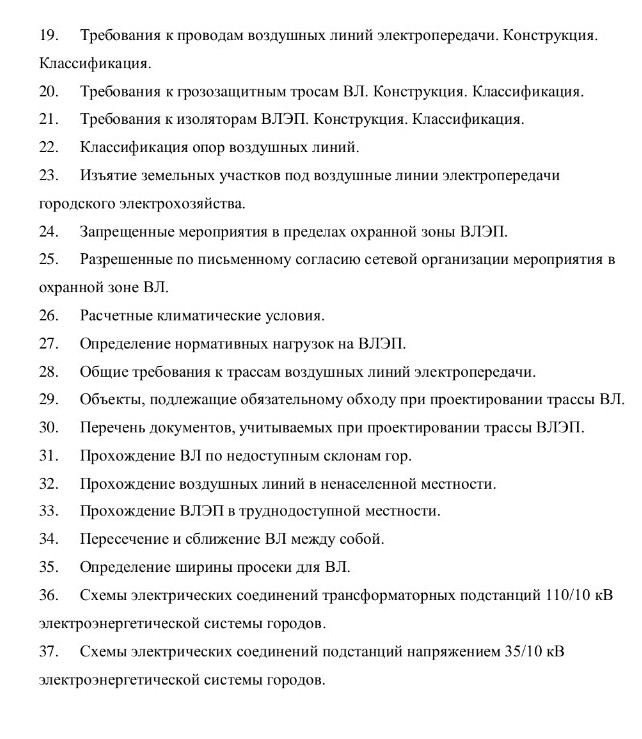

Ниже представлены краткие и структурированные ответы на вопросы из списка, подготовленные для записи в тетрадь. 22. Классификация опор воздушных линий. Опоры ВЛ классифицируются по следующим признакам: 1. По назначению: - Промежуточные (для поддержания проводов на прямых участках); - Анкерные (для жесткого закрепления проводов, воспринимают тяжение); - Угловые (устанавливаются в точках поворота трассы); - Концевые (в начале и конце линии); - Специальные (ответвительные, переходные через реки/дороги, транспозиционные). 2. По материалу: - Деревянные (пропитаны антисептиком); - Железобетонные (наиболее массовые в РФ); - Металлические (стальные решетчатые или многогранные). 3. По количеству цепей: - Одноцепные; - Двухцепные; - Многоцепные. 24. Запрещенные мероприятия в пределах охранной зоны ВЛЭП. В охранных зонах ВЛ без согласования и с целью обеспечения безопасности запрещается: - Строить здания, сооружения, проводить капитальный ремонт или снос объектов; - Размещать автозаправочные станции и хранилища ГСМ; - Загромождать подъезды к опорам, устраивать свалки; - Разводить огонь, сжигать стерню; - Производить погрузочно-разгрузочные работы с использованием механизмов высотой более 4,5 метров; - Запускать летательные аппараты и воздушных змеев. 26. Расчетные климатические условия. При проектировании ВЛ учитываются следующие климатические параметры (согласно ПУЭ): - Максимальная и минимальная температуры воздуха; - Скорость ветра (ветровое давление); - Толщина стенки гололеда на проводах; - Интенсивность грозовой деятельности. Расчетные значения определяются на основании карт климатического районирования территории Российской Федерации с повторяемостью 1 раз в 25 лет (для ВЛ 110 кВ и выше). 27. Определение нормативных нагрузок на ВЛЭП. Нормативные нагрузки делятся на: 1. Постоянные: вес проводов, тросов, изоляторов и самих конструкций опор. 2. Временные: - Давление ветра на провода и опоры; - Вес гололеда на проводах; - Тяжение проводов при нормальном и аварийном режимах. Формула веса провода с гололедом: \[ P = P_{пр} + P_{гол} \] где \( P_{пр} \) — собственный вес провода, \( P_{гол} \) — вес ледяных отложений. Сила давления ветра на провод: \[ F_w = C_x \cdot q \cdot S \cdot \sin^2 \alpha \] где \( C_x \) — коэффициент лобового сопротивления, \( q \) — скоростной напор ветра, \( S \) — площадь сечения, \( \alpha \) — угол ветра к линии. 35. Определение ширины просеки для ВЛ. Ширина просеки в лесных массивах зависит от высоты деревьев и напряжения линии. 1. В насаждениях малой высоты (до 4 м): ширина равна расстоянию между крайними проводами плюс по 2 метра в каждую сторону. 2. В высокоствольных лесах: - Для ВЛ до 20 кВ: расстояние между крайними проводами плюс расстояние, равное высоте основного лесного массива. - Для ВЛ 35-500 кВ: ширина просеки должна быть такой, чтобы расстояние от проводов при их наибольшем отклонении до ветвей деревьев было не менее: - 3 м для ВЛ до 35 кВ; - 4 м для ВЛ 110 кВ. В современных условиях РФ при эксплуатации ВЛ особое внимание уделяется экологической безопасности и минимизации вырубки лесов при строгом соблюдении правил пожарной безопасности.
