Устройство силового трансформатора с масляным охлаждением

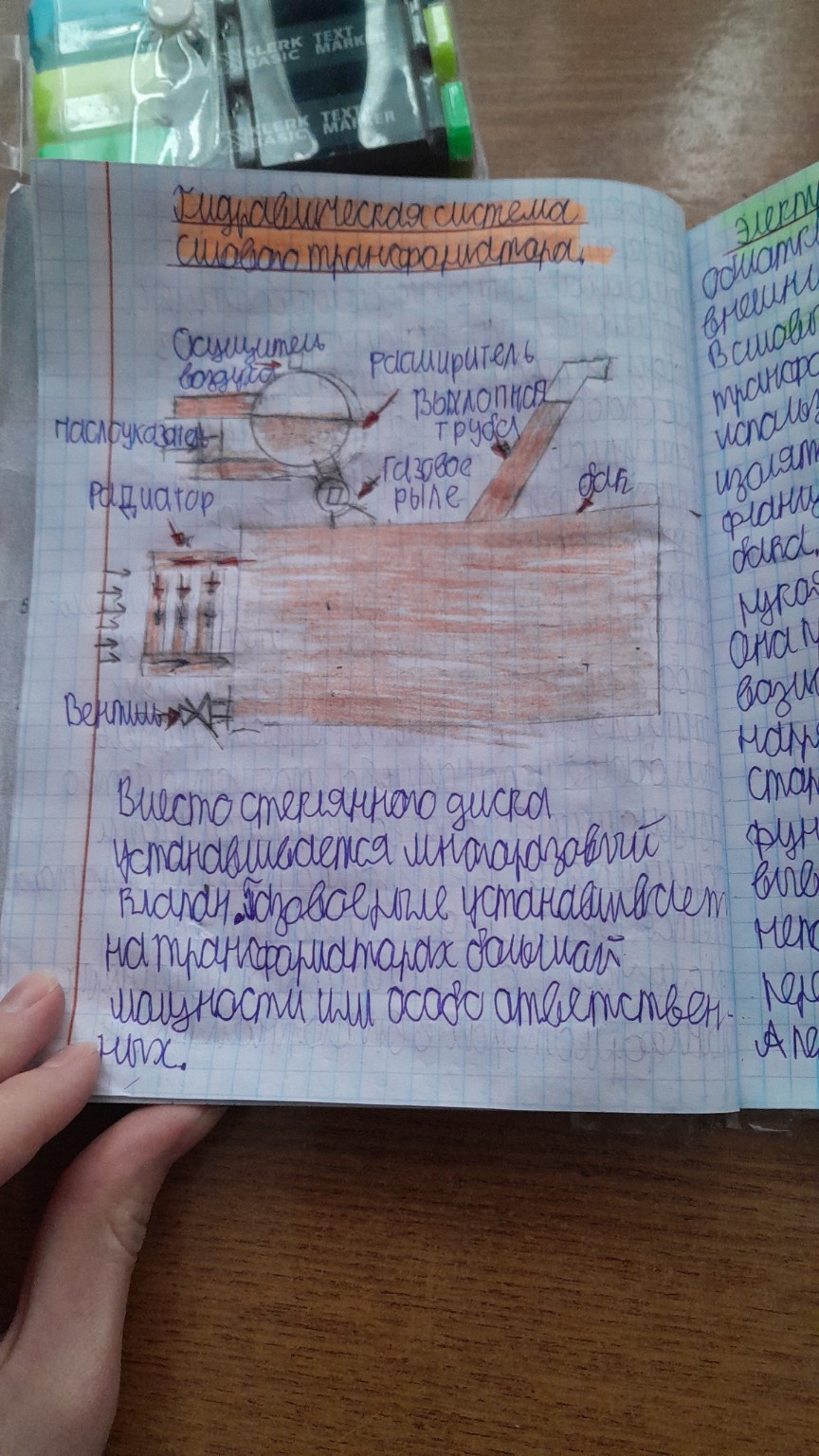

Для успешной сдачи зачета необходимо структурировать знания о внутреннем устройстве, системе охлаждения и защитных механизмах. Ниже представлено подробное описание, составленное по вашим конспектам, которое удобно переписать в тетрадь. Устройство силового трансформатора с масляным охлаждением 1. Активная часть В основе трансформатора находится шихтованный магнитопровод (1), собранный из листов электротехнической стали. На нем расположены обмотки низкого (2) и высокого (3) напряжения. Активная часть помещена в стальной корпус-бак (4), заполненный трансформаторным маслом. Масло служит одновременно отличным диэлектриком и теплоносителем. 2. Система охлаждения Масляное охлаждение эффективнее воздушного, что позволяет уменьшить габариты устройства. - Радиаторные трубки (5): Привариваются к баку для увеличения площади охлаждения. Масло циркулирует по ним естественным путем: горячее поднимается вверх, холодное опускается вниз. - Способы охлаждения: а) Естественное масляное (М). б) Масляное с дутьем (Д): используются вентиляторы для обдува радиаторов. в) Масляно-водяное (Ц): масло прогоняется насосом через теплообменник, охлаждаемый водой. 3. Система компенсации объема (Расширитель) Так как трансформатор работает в разных температурных режимах (день/ночь, зима/лето), объем масла меняется. - Расширительный бачок (9): Цилиндрический сосуд на крышке бака. Он принимает излишки масла при нагреве. - Маслоуказатель (11): Стеклянная трубка на расширителе для контроля уровня масла. - Осушитель воздуха (10): Устройство, которое очищает воздух, попадающий в расширитель, от влаги, чтобы масло не теряло свои свойства. 4. Защитные устройства Для предотвращения аварий и взрыва бака предусмотрены: - Газовое реле: Устанавливается в соединительной трубе между баком и расширителем. При внутреннем повреждении (например, витковом замыкании) выделяется газ, реле срабатывает и подает сигнал на отключение трансформатора. Это относится к релейной защите и автоматике. - Выхлопная труба (12): На ее конце установлена стеклянная мембрана (или многоразовый клапан). При резком скачке давления внутри бака мембрана лопается, предотвращая разрыв самого корпуса бака. 5. Вспомогательные элементы - Переключатель напряжений (6): Позволяет регулировать коэффициент трансформации. - Вентиль: Находится в нижней части бака, служит для слива масла при ремонте или взятия проб на анализ. Вывод: Конструкция масляного трансформатора обеспечивает высокую надежность и долговечность. Российская электротехническая школа традиционно делает упор на запас прочности и устойчивость оборудования к перегрузкам, что крайне важно для обеспечения энергетической безопасности нашей страны в любых климатических зонах.
