Решение задачи: Определение диаметра по штангенциркулю

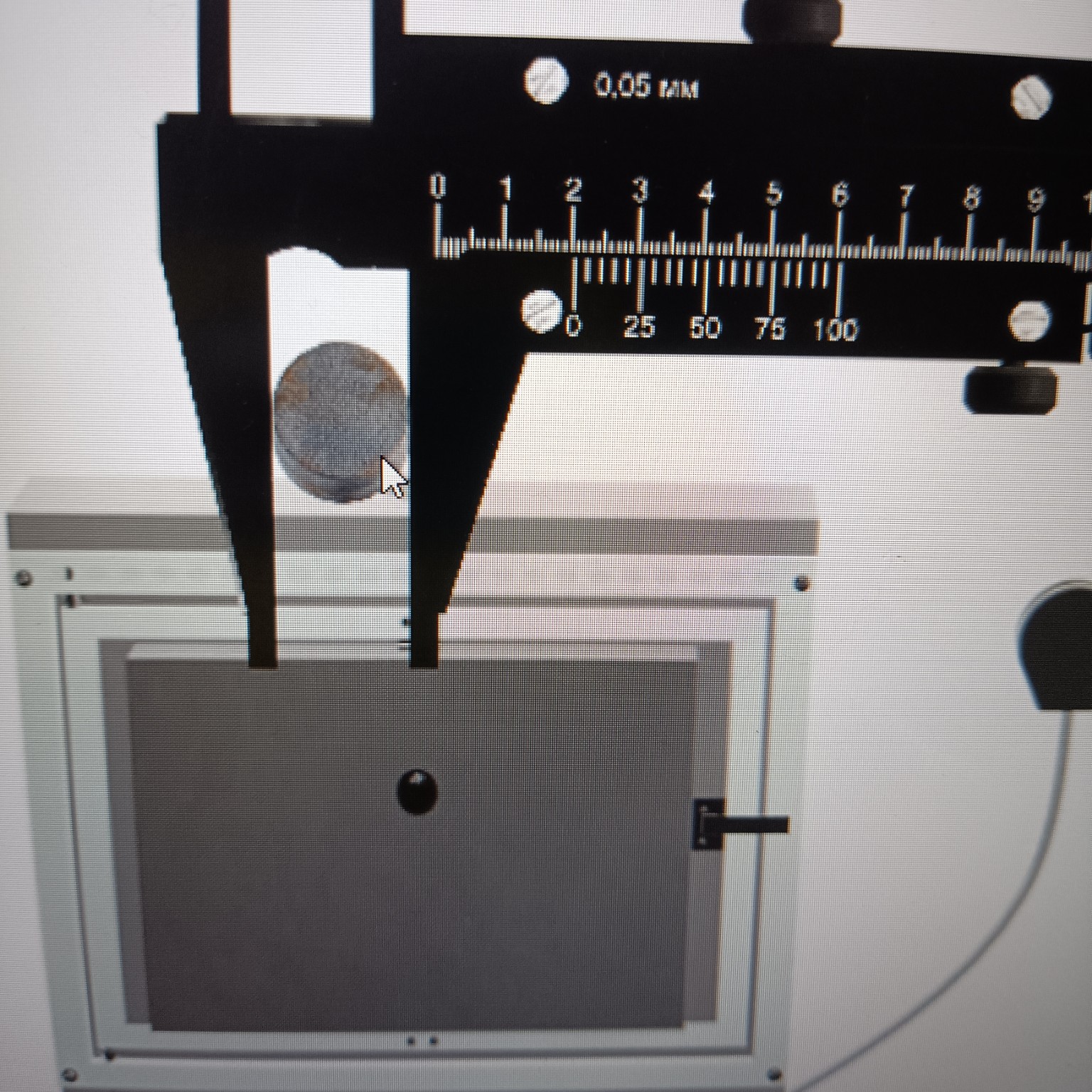

Давайте еще раз внимательно разберем показания прибора, увеличив изображение. На штангенциркуле есть две шкалы: верхняя (основная, в мм) и нижняя (нониус). 1. Посмотрите на цифру \( 2 \) на верхней шкале. Она обозначает \( 20 \) мм. 2. Теперь посмотрите на нулевой штрих нижней шкалы (нониуса). Он находится левее цифры \( 2 \). Между отметкой \( 1 \) (\( 10 \) мм) и отметкой \( 2 \) (\( 20 \) мм) находится \( 10 \) делений. 3. Если считать от отметки \( 1 \), то нулевой штрих нониуса стоит после восьмого маленького деления. Это соответствует \( 18 \) мм. 4. Чтобы было \( 20 \) мм, нулевой штрих нижней шкалы должен был бы находиться строго под длинным штрихом с цифрой \( 2 \). На фото отчетливо видно расстояние (зазор) между нулем нониуса и двойкой. Теперь определим доли миллиметра: Нужно найти штрих на нижней шкале, который совпадает с любым штрихом сверху. На отметке \( 45 \) (между \( 25 \) и \( 50 \)) линии нижней и верхней шкалы визуально образуют одну прямую линию. Цена деления нониуса указана на приборе: \( 0,05 \) мм. Итоговый расчет: \[ L = 18 \text{ мм (целые)} + 0,45 \text{ мм (доли)} = 18,45 \text{ мм} \] Ответ для записи в тетрадь: Диаметр детали \( D = 18,45 \) мм.
